Особое внимание следует уделить изоляции дымохода. Его элементы, проходящие по улице, а также те элементы, которые находятся в непосредственной близости от участков с повышенной пожароопасностью (где присутствуют пластиковые и деревянные детали и т. п.), обязательно должны быть обмотаны слоем экологически чистой пожаробезопасной термоизоляции. Подобное утепление дымохода также поможет предотвратить скопление конденсата и заметно снизит температуру трубы, обеспечивая максимально быстрый прогрев.

Еще одним важным этапом возведения дымохода является гильзовка. Быстрый прогрев дымохода и хорошая тяга достигается благодаря подключению к кирпичному дымоходу газового котла, а внутри канала, выполненного из кирпича, обязательно нужно установить одностенную трубу из нержавеющей стали. Нужно учитывать, что между кладкой и трубой обязательно должен соблюдаться технический зазор.

Обязательным элементом любого дымохода для газового оборудования является конденсатоотвод. Кроме того, необходим тройник. Его нужно подбирать с подходящим для каждого конкретного случая углом отвода. Тройник используется, как правило, в комплекте с лейкой.

Особое внимание при устройстве качественного современного дымохода нужно обратить на крепление. Как и любой другой материал, нержавеющая сталь под влиянием высоких температур может расширяться. Чтобы верхние элементы при колебании температуры не оказывали воздействие на нижние и не деформировали их, они должны быть закреплены к негорючим поверхностям.

Потолок и стены, расположенные в непосредственной близости от дымохода, должны быть отделаны качественными негорючими материалами. Иногда допустимо сделать обшивку из металлического листа с прослойкой из подходящего материала. Проходы трубы через стеновые и потолочные перекрытия выполняются в строгом соответствии с пожарными нормами и обязательно при участии специалиста.

При изоляции дымохода должны быть соблюдены все необходимые противопожарные расстояния. Даже изолированные элементы дымохода не должны располагаться вплотную к горючим материалам. Согласно нормам, на дымоходы для газового оборудования категорически запрещено устанавливать дефлекторы.

Для изготовления дымоотвода не рекомендуется использовать материалы и детали, не предназначенные для этих целей, например, асбест, алюминий и т. п. Также не следует применять гофрированные трубы, так как они препятствуют отводу продуктов сгорания. Не нужно устанавливать одностенный дымоход снаружи строения, так как это может привести к постоянному образованию конденсата, что оказывает негативное воздействие на дымоход, ухудшая его эксплуатационные качества и сокращая срок службы.

Для устройства дымохода бани рекомендуется использовать максимально гладкие трубы. Не следует допускать образование нагрузки на нижние элементы конструкции. В противном случае могут выйти из строя отдельные элементы или весь дымоход. Ни в коем случае нельзя без осуществления расчетов специалиста изменять диаметр дымохода.

Не допускается без предварительной установки гильзы подключать к кирпичному дымоходу газовый котел. Так как кирпич не устойчив к воздействию кислот, то наличие гильзы обязательно. В противном случае дымоход будет нуждаться в частом ремонте.

Без предварительных расчетов, произведенных специалистом, не рекомендуется объединять дымоходы нескольких печных конструкций. К тому же в таких случаях всегда необходимы разрешения контролирующих органов.

Категорически запрещено объединять вентиляционную систему с дымоходом. Нельзя самостоятельно производить изменения любых его элементов или устанавливать их способом, не предусмотренным производителем.

Запрещено осуществлять монтаж дымохода в бане без обустройства изоляционной отделки вблизи деревянных, пластиковых и других легковоспламеняющихся конструкций. Нельзя накрывать вывод вентиляции и окончание дымохода одним грибком.

Рассмотрим подробнее процесс сборки дымохода (рис. 32). По способу монтажа различают насадные и приставные дымоходы.

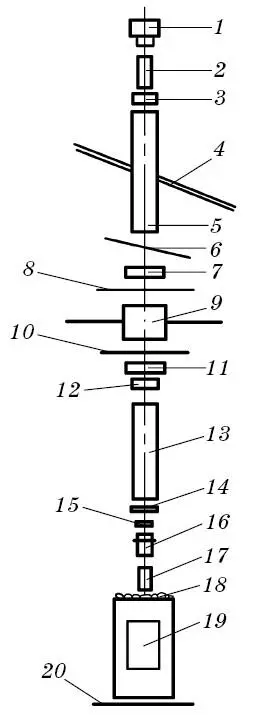

Рис. 32. Схема сборки дымохода: 1 — дефлектор; 2 — труба; 3 — верхняя заглушка на трубу с изоляцией; 4 — противоливневая защита; 5 — труба с изоляцией (50 мм); 6 — фланец под крышу под угол; 7 — верхняя заглушка на проходной стакан; 8 — фланец; 9 — проходной стакан в перекрытие; 10 — фланец; 11 — нижняя заглушка в проходной стакан; 12 — хомут усиленный; 13 — труба с изоляцией (50 мм); 14 — нижняя заглушка в трубу с изоляцией; 15 — хомут усиленный; 16 — шибер; 17 — труба; 18 — камни; 19 — печь; 20 — подставка под печь с термозащитой
