В бани, оборудованные такими печами, проникает определенное количество газообразных компонентов топлива, из-за чего образуются посторонние запахи.

Поэтому в индивидуальных банях рекомендуется использовать печи-каменки, работающие на твердом топливе — дровах, реже — на угле.

Одними из наиболее удобных для использования являются печи-каменки постоянного действия с электрическим нагревом. Мощность такой печи зависит от объема парилки, качества теплоизоляции ее стен и температуры в помещении.

Самая простая электрическая печь-каменка является электропечью закрытого типа. На ней располагается металлическая коробка с камнями. Если мощности данной печи не хватает, чтобы хорошо нагреть воздух, то рекомендуется воспользоваться второй электропечью закрытого типа, закрепив на нее крупный кусок металла для улучшения отвода тепла.

В электрокаменках заводского производства нагрев камней происходит благодаря трубчатым электронагревателям, которые снизу входят в толщу каменной засыпки.

Наиболее приемлемыми считаются электрокаменки, в которых вентиляционный воздух не проникает через насыпь камней, а свободно обтекает каменную засыпку между двумя кожухами. Нагрев воздуха при использовании таких каменок происходит с помощью дополнительных электронагревателей.

Нагрев камней при этом достигает 350–450 °C, а температура воздуха доходит до 100–120 °C. За счет увеличения количества камней в засыпке повышается запас накапливаемого ими тепла для получения пара.

Способ мягкого нагрева представляет собой систему раздельного нагрева каменной засыпки и воздуха с регулированием массы камней.

Ее преимуществом является отсутствие контакта воздуха с раскаленными камнями и нагревателями. Поэтому не возникает неприятного запаха, а также не происходит выгорание кислорода воздуха.

Совет мастера

С целью обеспечения удобства обслуживания электрокаменки такая печь должна быть оборудована регуляторами и ограничителями температуры, которые смогут выключить нагреватели при достижении температуры воздуха заданного предела. Кроме того, рекомендуется использовать реле времени для отключения нагревателей через заданное время.

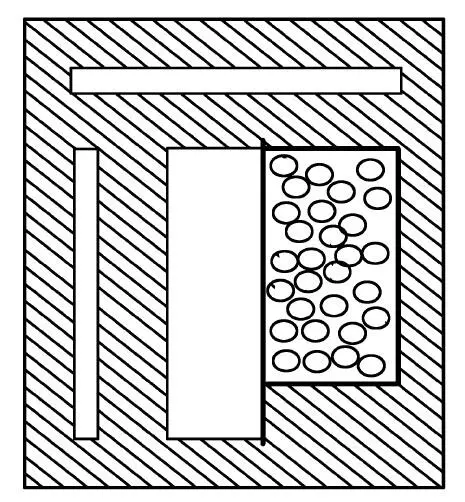

Универсальная печь-каменка конструкции А. Суздальцева (рис. 24) имеет внутренний топливник и присоединенную к нему камеру с засыпкой из камней, отгороженную чугунной плитой. Водонагреватель представляет собой сварной бак из оцинкованной стали, который находится в верхней части печи.

В нижнем массиве печной конструкции располагаются специальные каналы для нагрева воздуха в помещении. Работа печи может осуществляться в двух режимах: с открытым и закрытым дроссель-клапаном.

В режиме с открытым дроссель-клапаном дымовые газы проходят в колпак и по его каналам поступают к водогрейному баку. После выхода через проем дымовые газы попадают в верхнюю часть вертикального канала, который соединен с нижним протоком.

Дымовые газы, выходя из проема и продвигаясь в трубу, засасывают с собой воздух из вертикального канала, а также из других, последовательно с ним соединенных.

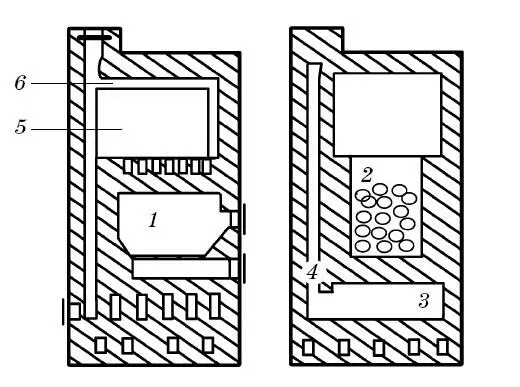

Рис. 24. Печь-каменка конструкции А. Суздальцева: 1 — топливник; 2 — засыпка из камней; 3 — нижний канал; 4 — вертикальный канал; 5 — водогрейный бак; 6 — проем

В режиме с закрытым дроссель-клапаном газы поступают в дымоход, затем опускаются по боковому каналу в нижний проток, а оттуда поднимаются по вертикальному каналу и проходят в дымовую трубу.

В таком режиме печь начинает работать примерно через 20–30 минут после начала топки. Нижний прогрев печи обеспечивается путем прохода дымовых газов через нижние каналы. Горячие газы поступают в каналы колпака благодаря напору, а затем опускаются вниз, охладившись за счет теплообмена с баком.

После топки происходит открытие дроссель-клапана, а дымовые заслонки при этом, наоборот, закрываются. Наблюдается усиление теплообмена между разогретым массивом печи и водогрейным баком.
