При отсутствии средней несущей стены наклонные стропила выполнить не удастся. В данном случае лучше использовать крепление стропил на балочные перекрытия (рис. 98).

При этом балочные перекрытия будут врезаться в мауэрлат на 2–3 см и крепиться между собой с помощью перфорированных уголков под шуруп. Нижнюю часть балочного перекрытия нужно вывести по горизонтальному уровню. Крепеж стропил между собой и к балкам перекрытия следует выполнять с помощью перфорированных пластин под шуруп. Чтобы усилить конструкцию, можно использовать затяжку.

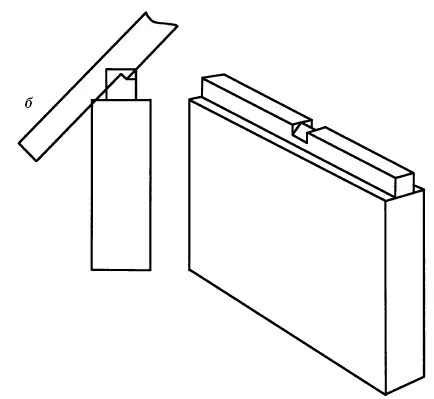

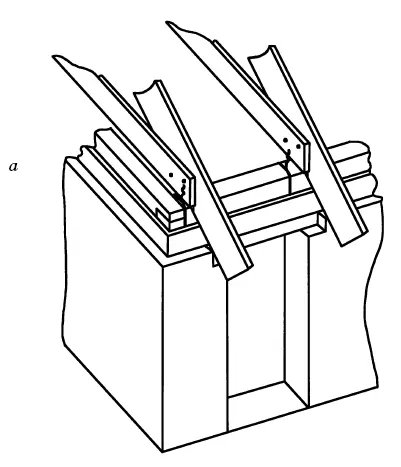

Рис. 98. Прикрепление стропил: а – к мауэрлату

Возводится стропильная ферма с предварительным расчетом конструкции, сделанным на основе сечения стропил и их шага (рис. 99). Можно взять за основу усредненное значение этих параметров, применяемых для строительства двухскатных крыш небольших домов (до 100 м 2). Желательно использовать стропила и балки для перекрытия одинакового сечения – 5 х 15 см. Стропила нужно соединять в нескольких местах с помощью накладок из обрезков стропил и сотого гвоздя или шурупа для экономии крепежного материла вместо перфорированных пластин.

Монтаж стропил начинается с изготовления пазов (глубиной 2–3 см) на закрепленных мауэрлатах под балочные перекрытия. После этого устанавливаются балки с обязательной выверкой их горизонтальности. Сначала нужно устанавливать крайние к фронтонам балки. Потом между ними натягивается веревка, которая будет служить уровнем. По нему устраиваются остальные балки с заданным шагом стропил. Балочные перекрытия крепить к мауэрлатам нужно с помощью усиленного перфорированного уголка на шурупы под ключ.

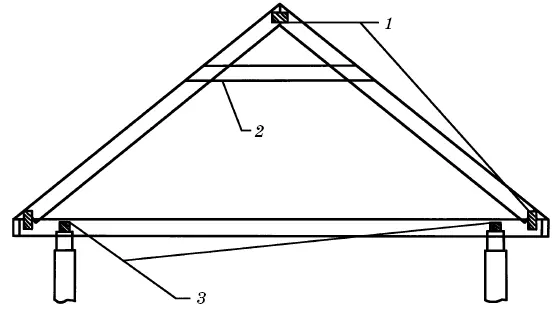

Рис. 99. План-схема стропильной фермы: 1 – металлические перфорированные пластины под шуруп; 2 – место затяжки конструкции; 3 – перфорированный уголок под шуруп

Устанавливается временная коньковая балка, упрощающая монтаж стропил (после работ она демонтируется). Теперь устанавливается одна стропильная нога с упором на коньковую балку. При этом стропильную ногу нужно прижать в нижней части к балке перекрытия с помощью струбцины. Далее делается горизонтальная отметка по стропильной ноге с помощью балки перекрытия. В верхней части стропильной ноги вертикальная отметка реза делается строго посредине коньковой балки. Для этого можно использовать короткий уровень длиной 40–50 см. Таким же способом устанавливается вторая стропильная нога и т. д.

Чтобы в местах стыка не было щелей, нужно делать точный предварительный расчет. В вершине висячие стропила крепятся между собой с помощью сотового гвоздя. Между собой стропила соединяются перфорированными пластинами и шурупами (сечением 4 см) методом накладки на места стыка стропильных ног. Для экономии средств здесь можно использовать обычный листовой металл, который есть в наличии. Отверстия под шурупы в этих самодельных пластинках можно насверлить вручную. Для усиления соединения делается крепление под ключ.

Таким же образом стропильные ноги крепятся к потолочным балкам. Чтобы упрочить место крепления, можно вбить сквозь стропильную ногу в балку гвоздь (25 см). Потом монтируются крайние к фронтонам стропильные фермы. На них натягиваются контрольные веревки, по которым в дальнейшем при кладке поверхности крыши будет выверяться ее ровность.

В конце работы еще раз проверяется вертикальность установленных стропильных ферм с помощью уровня, затем они скрепляются между собой временными рейками. Их нужно оставить до монтажа обрешетки.

Чтобы определить количество материала кровли, нужно установить общую площадь крыши. Для этого составляется план (рис. 100). Он поможет быстрее представить и рассчитать количество требуемого материала. В зависимости от длины, ширины и угла наклона крыши, а также от ширины используемых досок для ее покрытия рассчитывается общий объем материала.

Например, если угол наклона крыши составляет 30°, то длина доски должна быть примерно 255 см.

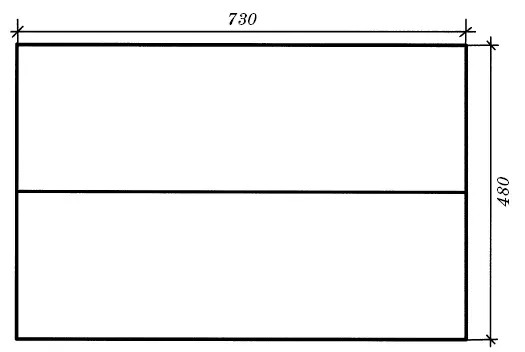

Рис. 100. План крыши (см)
