Для придания жесткости шиповому соединению нужно в его торце просверлить отверстие. Затем в него следует вставить штифт из древесины, предварительно смазанный клеем.

Также можно укрепить соединение с помощью металлических оконных уголков, которые следует устанавливать на торцы коробки.

Оконная рамы монтируется по тем же принципам, что и коробка, только здесь нужно обязательно использовать штифт и уголок, иначе соединение будет ненадежным.

Поскольку оконная рама является подвижным элементом (она будет часто закрываться и открываться), прочность ее конструкции должна быть повышенной.

Для оконной рамы необходимо изготовить профиль с помощью электрорубанка или ручной фрезы (рис. 84). Затем профиль распиливается на части для монтажа рамы.

Размеры рамы должны быть такими, чтобы между ней и коробкой оставался зазор в 1–2 мм.

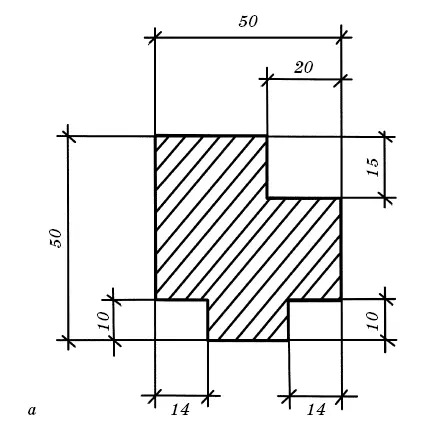

Рис. 84. Профиль: а – двухстекольный;

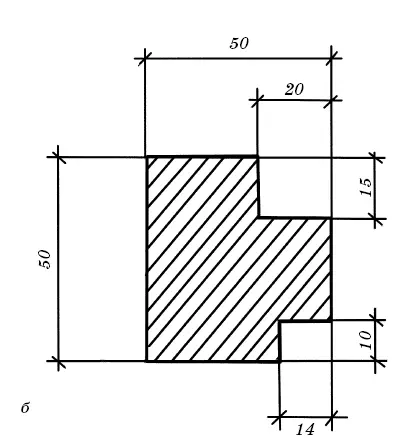

б – одностекольный (мм)

Совет мастера

При изготовлении оконной рамы большое значение придается торцевой части бруска. В его нижней части нужно сделать паз шириной 2 см и высотой 1,5 см. Этот паз будет являться ответным по отношению к оконной коробке. Верхних пазов может быть один или два, в зависимости от количества вставляемых в раму стекол.

Ширина верхних пазов должна быть 1,4 см, а высота – 1 см (размеры берутся с учетом размера бруска 5 х 5 см). Штапики в этом случае должны быть размером 1 х 1 см, а толщина стекла составлять 0,4 см.

Элементы соединяются на шип, стекло крепится с помощью штапиков. После этого к раме и на коробку прикрепляются петли, и конструкция монтируется воедино. В конце деревянное окно нужно обработать антисептиком и окрасить.

Деревянные двери бывают со шпонками, филенчатые, щитовые и целиковые – из массива древесины. Самый простой вариант деревянной двери, не требующий высокого мастерства, – со шпонками. Полотно двери в этом случае составляется из досок, скрепленных между собой поперечными брусками – шпонками. Бруски в конструкции могут располагаться горизонтально или в виде буквы «Z».

Для усиления прочности двери в ее полотне делаются пазы в четверть или полдоски, в которых устанавливаются шпонки.

Обычно двери со шпонками используются в подсобных помещениях.

Но если в дизайне дома присутствует оформление под «деревенский стиль», то такая дверь вполне может вписаться в общую обстановку.

Филенчатые двери создаются из обвязки-каркаса и планок-филенок. Последние вставляются в каркас двери по системе соединения «шип-паз».

Каркас изготавливается из древесины, а филенки могут быть сделаны, помимо древесины, из стекла или другого материала (по собственному усмотрению мастера). Здесь только нужно учитывать прочность материала, например, если будет использоваться стекло, то нужно отдавать предпочтение ударопрочному материалу.

Щитовые двери в основном делаются из ДСП или MDF. Плита просто обшивается по периметру деревянными планками, которые усиливают конструкцию двери, хотя и не будут являться полноценным каркасом. Далее основа листа с планками обшивается фанерой, после чего дверь отделывается шпоном. Другой вариант щитовой двери включает изготовление каркаса из брусьев.

При этом допускается установка трех поперечных ребер жесткости. Далее производится заполнение пустот мелкоячеистым материалом из бумажных или картонных сот. В конце делается обшивка каркаса фанерой и шпоном.

Двери из массива древесины являются самым дорогим типом деревянной двери, ведь для их изготовления используется цельный кусок дерева. Помимо того, что на строительном рынке присутствие деревьев необходимого диаметра ограничено, изготовление такой двери имеет и свои технологические сложности. Чтобы получить стандартную ширину двери в 90 см, нужно использовать древесину дерева со стволом подобного диаметра, что и обуславливает дефицит и дороговизну такого материала.

Поэтому в современной мебельной индустрии применяется другой, более приемлемый способ изготовления двери из массива: на основе склеенного материала из массива натурального дерева. Этот вариант более экономный и практичный.
