Федот Федотов - Научись татуировке. Полноценное пособие для обучения

Случилось так, что в конце XIX века гений Томаса Альва Эдисона (1847 – 1931) подвиг татуировщиков к изобретению тату-машины с электрическим приводом. Американец ирландского происхождения Сэмюэль О’Рэйли взял за основу принцип работы прибора Эдисона под названием «электрическое перо» (Autographic Engraving Pen). Этот аппарат входил в комплект машины для трафаретной печати – мимеографа 5 5 Термин «мимеограф» происходит от греческих слов μηούμαι («миумэ», то есть «подражаю») и γράφω («графо», то есть «пишу»). , запатентованного 8 августа 1876 года.

Эта машина была первым прообразом офисной множительной и копировальной техники, на которой можно было быстро изготовить небольшие партии брошюр, фирменных бланков или объявлений.

Последовательность работы мимеографа была такой.

Электрическим пером создавался оригинал матрицы, с которого после снимались копии. Тупая игла пробивала трафаретный рисунок на листе толстой вощёной бумаги, которая не рвалась, сохраняя чёткий контур букв, и не намокала от типографских чернил.

На ровную полированную металлическую поверхность клали лист чистой бумаги, на него сверху накладывалась и закреплялась готовая матрица. На резиновый широкий валик наносилась типографская краска, после чего валик с нажимом прокатывали по матрице. Через пробитые отверстия краска отпечатывалась на чистом листе, и получалась очередная копия документа.

Рис 1. «Электрическое перо» Эдисона, модель № I

Хочу заметить, что первый татуаппарат, как и его прототип, изобретённый Эдисоном, приводился в движение ротационным 6 6 Название происходит от латинского rotator («вращатель»). (роторным) электрическим двигателем. Индукционный привод тату-машин, называемый сейчас классическим, появился позднее.

В следующей главе я подробно опишу, чем они отличаются.

В некоторых изданиях говорится, что, стоило О’Рейли увидеть «перо» Эдисона, его тут же пробило на создание тату-машины. Но между появлением «электрического пера» и обнародованием машины ирландца прошло 15 лет. Трудно сказать, когда О’Рейли обратил внимание на «электрическое перо». Неизвестно также, сколько времени Сэмюэль работал над своим аппаратом, усовершенствуя его и подгоняя, как говорится, под руку.

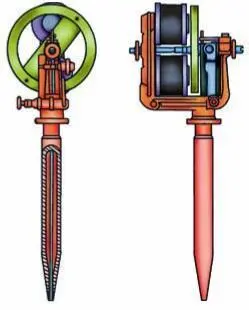

(Обратите внимание на рис. 1 и 2, это две совершенно разные конструкции.) Датой рождения тату-машины принято считать 8 декабря 1891 года – момент получения ирландцем патента на своё детище.

Как раз к тому моменту закончился срок патента на Autographic Engravin Pen Томаса Эдисона, что и позволило О’Рейли без проблем запатентовать свою Tattooing Machine .

Для удобства пользователя двигатель был смещён на полтора дюйма назад, при этом вес тату-машины почти полностью ложился на кисть руки, её оставалось только придерживать пальцами, что было менее утомительно, чем при пользовании «электрическим пером». Вместо одной толстой «иглы» в иглодержатель можно было крепить их сразу три штуки, что в несколько раз ускоряло закрашивание больших поверхностей (рис. 2).

Рис. 2. Тату-машина О’Рейли

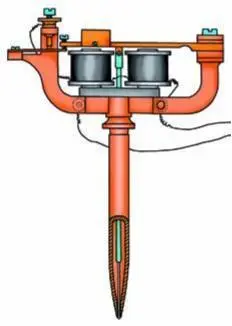

Рис. 3. «Электрическое перо» Эдисона, модель № 2

Многие авторы пишут, что машина ирландца была снабжена неким резервуаром, куда заливалась краска…

Но, на мой скромный взгляд, это утолщение внизу держателя было сделано просто для удобства. Удерживать толстый «маркер» менее утомительно, чем тонкое «перо» Эдисона.

А прототип индукционного татуировочного аппарата был создан тем же Эдисоном. Это была одна из моделей его «электрического пера» с приводом от двух электромагнитных катушек (рис. 3).

Двоюродный брат Сэмюэля О’Рейли – Том Райли, один из самых известных татуировщиков Европы, запатентовал собственную тату-машину на 20 дней позже, 28 декабря 1891 года. Его модель татуаппарата имела металлический корпус, напоминающий шкатулку. Но в отличие от «пера» Эдисона машина О’Райли приводилась в действие всего одной электромагнитной катушкой. Так появилась татуировочная машина с индукционным приводом. (К великому сожалению, ни одного изображения этого аппарата мне нигде раскопать не удалось.)

Сазерленд МакДональд, заклятый конкурент ирландца, не уступал Райли во всём. И в 1894 году запатентовал собственную тату-машину, которая выглядела как толстенный металлический маркер. Она, кстати, была очень похожа на машины для перманентного макияжа. Только размером этот артефакт крупнее современных машин.
