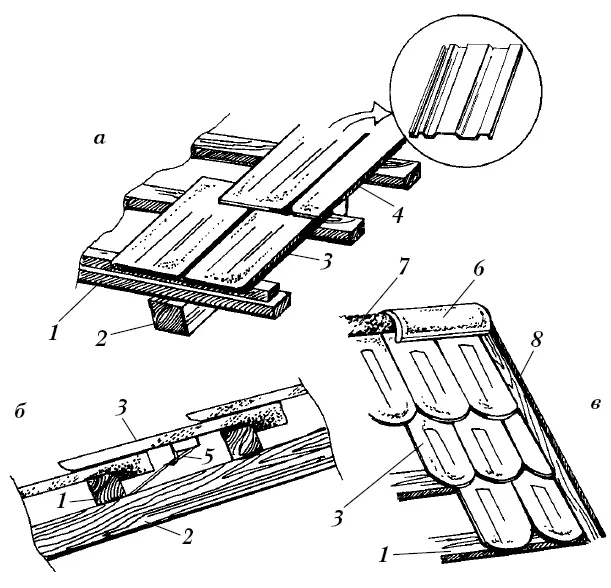

Рис. 25. Покрытие кровли пазовой ленточной черепицей: а – начальный период укладки; б – крепление черепицы; в – покрытие конька. Элементы кровли: 1) брусок обрешетки; 2) стропильная нога; 3) пазовая ленточная черепица; 4) половина пазовой ленточной черепицы; 5) проволока для крепления черепицы; 6) коньковая черепица; 7) раствор; 8) ветровая доска

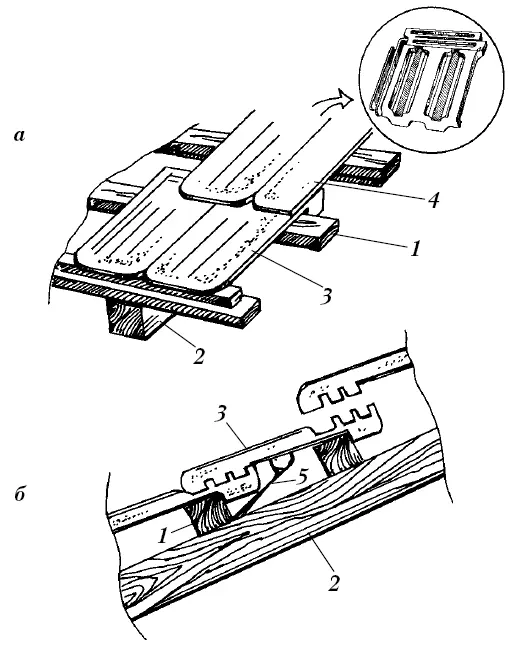

Рис. 26. Покрытие ската кровли пазовой штампованной черепицей: а – начальный период укладки; б – крепление черепицы; 1) брусок обрешетины; 2) стропильная нога; 3) пазовая штампован черепица; 4) половина пазовой штамповой черепицы; 5) проволока

Желобчатую черепицу можно класть на кровлях с уклоном 20–30°. При меньшем уклоне нельзя обеспечить нужную водонепроницаемость кровли, а при уклоне свыше 33° черепица просто сползет вниз, поскольку ее удерживает на скате лишь сила трения.

Эту черепицу лучше всего класть на известковом растворе слоем 10–12 мм толщиной по сплошному дощатому основанию, добавив в него очесы. Можно класть на глине, смешанной с рубленой соломой.

Работу вести от фронтона слева направо параллельными рядами и параллельно коньку крыши (рис. 27).

Каждую верхнюю черепицу в нижнем ряду суженным концом вставлять в расширенный конец нижней черепицы примерно на 1 /6—1 /4 ее длины. Каждая верхняя черепица в покрывающем ряду должна накрыть своим расширенным концом суженный конец нижней черепицы на ту же величину.

Поперечные желобчатые ряды на скате нужно делить промежутками, заполняя их в процессе укладки кирпичным и черепичным боем. Когда верхние ряды перекроют нижние, то образуется водонепроницаемое покрытие ската крыши.

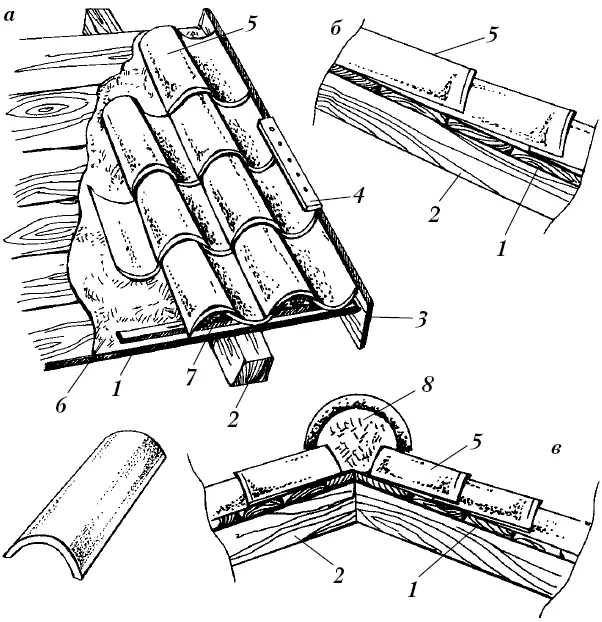

Рис. 27. Кровля из желобчатой черепицы: а – покрытие кровли; б, в– поперечные разрезы ската и конька;1) дощатый настил; 2) стропильная нога; 3) ветровая доска; 4) уравнительная рейка; 5) черепица; 6) известковый или глиняный раствор; 7) заполнение из черепичного боя; 8) глиняный раствор

Сланец – это натуральный природный камень, горная порода, которая формировалась миллионы лет из глинистых камней под влиянием высоких температур и давления при горообразовании. Сланец, имеющий слоистую структуру, по сути, является природным кровельным материалом, очень упругим, прочным и долговечным.

Сланец легко поддается колке, резке и сверлению, он не горит, не имея внутренних капилляров, не пропускает воду.

Материал обладает прекрасной тепло– и звукоизоляцией, не шумит при дожде и ветре, хорошо выдерживает перепады температур, морозоустойчив, не теряет цвет. Сланцевые плитки устойчивы к агрессивным средам, деформациям и ультрафиолетовому излучению.

При добыче сланца, обтесывании и расщеплении его на плитки, при кровельных работах затрачивается большой объем ручного труда – это является причиной того, что сланец относится к разряду элитных материалов. На сегодня кровля из сланца стоит дороже кровли из любых других материалов (рис. 28).

Пластины из сланца формируют вручную по отработанной столетиями технологии. Каждую пластинку откалывают от глыбы, затем придают ей нужный размер. Из более качественных пород создают плитку класса А до 4–6 мм толщиной. Плитку класса В создают из менее качественных пород, ее толщина может достигать 12 мм. Вес 1 м 2укладки из сланцевой плитки равен примерно 25 кг, при двойной укладке вес доходит до 50 кг.

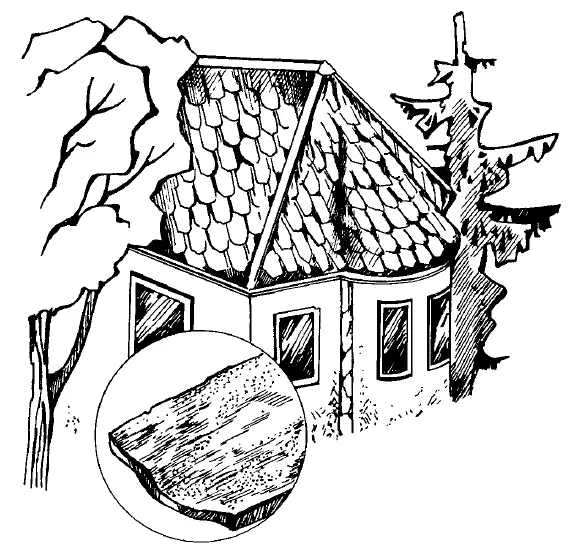

Рис. 28. Крыша, покрытая природным сланцем

Сланец преимущественно окрашен в темно-серый или светло-серый цвет, но встречаются темно-красные и зеленые оттенки. Сланцевая кровля интересна тем, что каждый раз выглядит по-новому, в зависимости от высоты солнца и преломления света.

Высокая стоимость сланцевой кровли обусловлена ее эстетическими и эксплуатационными преимуществами перед остальными видами кровли. Многообразие видов укладки и редкостные природные качества сланца позволяют на долгие годы надежно обустраивать кровли любой степени сложности. Сланцевыми плитками можно покрывать крыши любой конфигурации, имеющие сложнейшие поверхности, включая любые сложные конструкции, расположенные на крыше (ендовы, слуховые окна, башенки различных форм, трубы, отвесные скаты и пр.). В некоторых случаях самые сложные элементы исполняют в комбинации с кровельными сегментами, произведенными из листовой меди.
