Виктория Крейс - Крыши. Устройство и ремонт

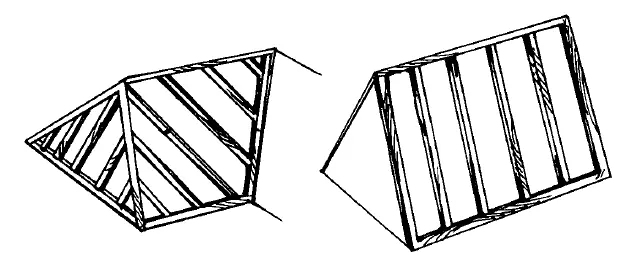

Рис. 19. Примерные схемы устройства обрешетки

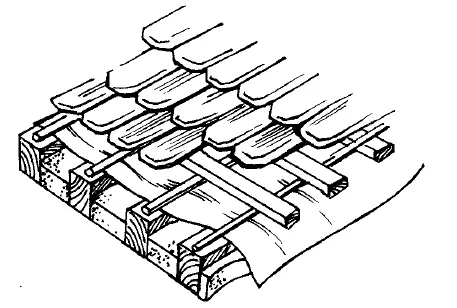

Рис. 20. Устройство подстила или утеплителя под черепицу

Расчетный шаг обрешетки определяют так: от длины черепицы, которая составляет 400 мм, отнимают величину нахлеста, равную 50—100 мм. Точную подгонку ширины покрытия можно обеспечить свободным люфтом 3 мм в каждом стыке черепиц. Если ширина ската равна 10 м, то длину ряда можно увеличить на 9,9 см, при этом рекомендуется свободная укладка черепицы. Допустимые уклоны крыши составляют 10–90°, рекомендуемые уклоны – 22–60°. Разметку рядов обрешетки удобно производить шнуровкой, натягивая ее на крайних контробрешетинах (стропилах) и одновременно замеряя вероятный провис каждой контробрешетки. При необходимости, под контробрешетку можно подкладывать рейки или бруски нужной толщины, чтобы выровнять плоскость ската. Удобно набивать обрешетины с помощью шаблонов.

Для обрешетки предпочтительнее брать бруски длиной 135–137 см и толщиной 30–50 мм. Их лучше всего прибивать только оцинкованными гвоздями, выдерживая размер шага примерно 30 см не выше промаркированных линий на пленке. Для обеспечения удобства дальнейшего проведения работ по монтажу гидроизоляционной пленки и передвижения по крыше на обрешетку можно набить черновые бруски или доски

В районе ендов основную обрешетку по стропильным ногам следует прибивать с зазором 10 см к настилу или по продольным контробрешетинам ендовы или хребта. Это необходимо для свободного отвода конденсата, снега, строительного мусора и пыли, осуществления вентиляции подкровельного пространства на конкретных участках.

Бруски на коньке рекомендуется запилить под нужным углом с противоположных скатов так, чтобы обеспечить пересечение плоскостей верхних граней обрешетки в одной точке. В таком случае не будет нарушена конструкция конька кровли из натуральной черепицы.

Плоскую ленточную черепицу можно уложить двумя способами: двухслойным (рис. 21, а) или чешуйчатым (рис. 21, б).

При выборе любого из указанных способов предварительно необходимо выполнить ранее описанным способом обрешетку крыши, благодаря которой происходит крепление черепицы. Для разметки выложить, не закрепляя, первый и последний ряды черепицы, отбить красящим шнурком на обрешетке фронтовые столбцы и каждые 3–5 вертикальных столбцов. На вальмовых и шатровых крышах разметку начинать от середины скатов по направлению к хребтам.

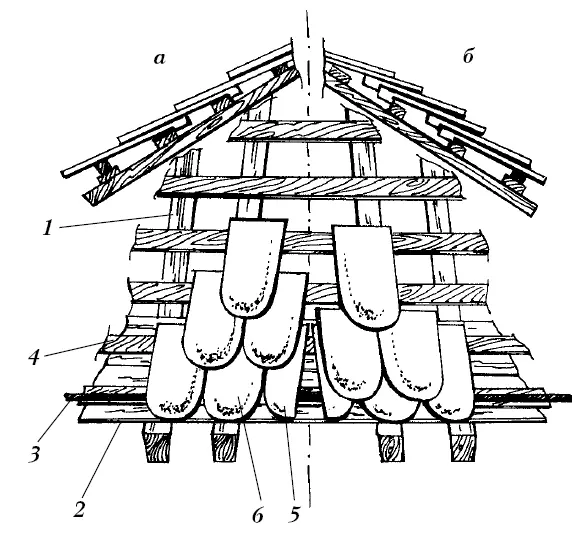

Рис. 21. Покрытие ската крыши плоской ленточной черепицей:

а – двухслойное покрытие; б – чешуйчатое покрытие. Элементы кровли на рисунке: 1) стропильная нога; 2) настил; 3) уравнительная рейка; 4) обрешетина; 5) половина плоской ленточной черепицы; 6) цельная черепица

Черепицу нужно класть в направлении снизу вверх, от карниза к коньку так, чтобы черепичины, укладываемые выше, перекрывали нижеуложенные ряды.

Черепицу первого ряда рекомендуется класть на две обрешетины, цепляя шипами за тыльную грань верхней обрешетины. Во втором ряду черепичины следует цеплять за верхний торец первого ряда. Третий и все остальные ряды класть как первый, приконьковый ряд – как второй. При укладке смещать одну черепицу относительно другой, т. е. все нечетные ряды начинать и заканчивать целыми черепицами, четные ряды начинать и заканчивать половинками.

Все черепицы, уложенные вдоль карнизных и фронтонных свесов, крепить вне зависимости от уклона крыши. В других рядах на скатах крепить каждую вторую или третью черепицу. При очень сильном уклоне нужно закреплять черепицу во всех рядах.

Плоскую черепицу крепить к обрешетке гвоздями или кляммерами попарно. Кляммеры ставить после зацепления черепицы шипом за обрешетку. Правый горизонтальный отворот кляммера нужно расположить сверху уложенной черепицы, а под левый отворот подвести смежную черепицу. Сверху отвороты закрыть очередным укладываемым рядком. Отогнутые вниз концы кляммерных крючков забить в обрешетку со стороны чердака. По завершению работ на основных скатах можно начинать покрытие вальмовых скатов и ребер.

Конек (рис. 22, а) и ребра крыши (рис. 22, б) нужно покрывать коньковыми желобчатыми черепицами, укладывая их на коньке в том же направлении, в каком производится укладка на скате. На ребрах нужно всегда устанавливать черепицу в направлении снизу вверх. Место соединения ребер и конька следует закрывать специальной кровельной розеткой из оцинкованного стального листа или цементным раствором.
