Владимир Жабцев - Крыши и кровли

В деревянных и брусовых домах стропильные ноги опираются на верхние венцы, составляющие горизонтальный ряд сруба, в каркасных – на верхнюю обвязку. В каменных (кирпичных, легкобетонных) домах для опирания стропильных ног используют мауэрлаты (подстропильные брусья), служащие для закрепления концов ног и распределения давления от крыши на большую площадь каменной кладки. Если стропильные ноги ставят редко, мауэрлаты представляют собой короткие брусья (коротыши) длиной 500–700 мм; при частом расположении стропильных ног мауэрлат укладывают по всей длине стены. Все деревянные элементы стропил изолируют от каменной кладки слоем гидроизоляционного материала.

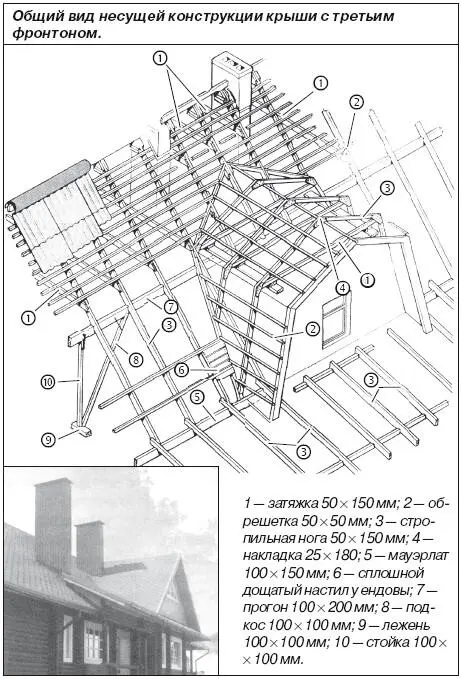

При четырехскатных или более сложных формах крыш стропильные конструкции усложняются. В местах пересечения скатов ставят диагональные стропильные ноги. На них опирают короткие стропильные ноги торцевых скатов. Верхними концами диагональные ноги опираются на консоль конькового бруса или коротыш в месте стыка стропильных ног у конька; нижними – на мауэрлаты в месте их стыкования в углу. Диагональные ноги имеют большую длину и несут значительную нагрузку, поэтому их поддерживают промежуточной опорой. На мансардных крышах применяют фермы особых конструкций с межэтажным перекрытием вместо затяжки.

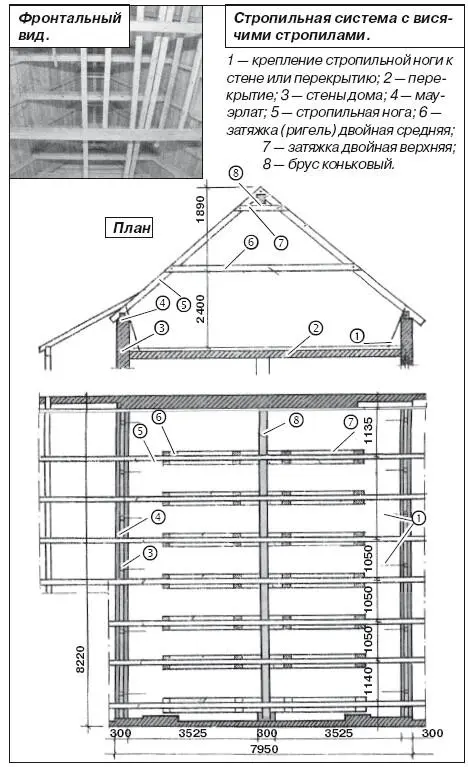

Простейшая несущая конструкция для двухскатной крыши состоит из стропильных ног, двойных затяжек, конькового бруса. Стены первого этажа здесь подняты над уровнем перекрытия, что позволяет существенно расширить площадь мансарды; стропильные ноги опираются на деревянные мауэрлаты, закрепленные анкерными болтами к несущей стене. Поверхность мауэрлата отделена от стены сплошной гидроизоляцией (рубероид на битумной мастике). Средние затяжки придают конструкции необходимую жесткость и одновременно могут являться несущими элементами для чердачного перекрытия. Такие стропила называются висячими. Благодаря многим преимуществам эта конструкция широко применяется при строительстве индивидуальных домов.

На стропильную систему набивается обрешетка, которая служит основой для кровельного покрытия. Она может быть сплошной и разреженной. Выбор обрешетки зависит от типа кровли. Сплошной настил укладывают под гибкую черепицу Разреженную обрешетку устраивают для натуральной черепицы, керамической черепицы и металлочерепицы, фальцевой металлической кровли, из пиленых брусков хвойных пород обычно сечением (30–50) × 50 мм.

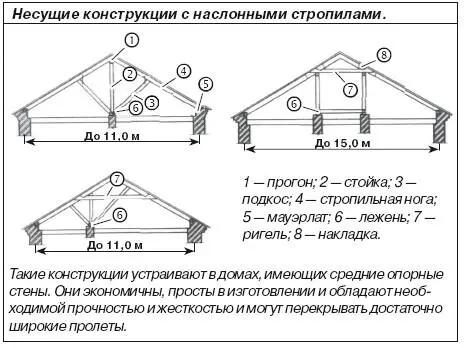

ДЛЯ ОДНОЙ И ТОЙ ЖЕ ФОРМЫ КРЫШИ МОГУТ БЫТЬ ПРИМЕНЕНЫ РАЗЛИЧНЫЕ ТИПЫ СТРОПИЛЬНЫХ СИСТЕМ. ОСНОВНЫМИ ФАКТОРАМИ ПРИ ВЫБОРЕ КОНСТРУКЦИЙ ЯВЛЯЮТСЯ:

❐ расположение несущих стен и расстояние между ними. Безопорные пролеты классифицируют по размеру на малые (до 5 м) и большие (свыше 5 м);

❐ высота чердачного помещения для жилого должна быть не менее 2,5 м, для нежилого достаточно 1,9 м;

❐ угол наклона крыши;

❐ нагрузки, где помимо собственного веса конструкции крыши и кровли необходимо учесть дополнительные нагрузки от погодных факторов (ветер, осадки, снеговая нагрузка).

При этом расстояние между брусками принимают в соответствии с размерами и прочностью кровельных плит и листов. Для черепичных покрытий оно зависит от длины черепицы и уклона крыши, для металлочерепицы – от длины волны и т. д. Толщину настила и сечение брусков обрешетки определяют уклон ската, вид кровельного материала и шаг стропил. Стыки брусков или досок должны располагаться на опорах, а длина их – быть не меньше двух пролетов между опорами. Вокруг дымоходов и других выступающих элементов, в ендовах, на карнизах обрешеткой служит настил из обрезной доски сечением 25 × (100–150) мм. Элементы обрешетки (доски, бруски) прибивают к стропильным ногам оцинкованными гвоздями.

Многие виды соединительных узлов стропильной системы могут быть унифицированы и выполнены с использованием элементов, изготовленных из листовой стали.

Для соединения деревянных элементов применяются гвозди, шурупы, нагели, болты и шпонки установленного диаметра, гвоздевые пластины. Монтаж стропильной системы начинают с выравнивания стяжкой верхней поверхности несущих стен. На стяжку укладывают гидроизоляцию, а поверх нее мауэрлаты и лежень. Далее собирают подстропильную опорную конструкцию из стоек, прогонов, подкосов и устанавливают сначала крайние стропила, а затем промежуточные. Расстояние между фермами определяется конструкцией системы и несущей способности обрешетки.
