Мауэрлат кладется с некоторым отступом от внешней кромки стены и крепится к ней. Снизу изолируется водонепроницаемым материалом (например, рубероидом), предотвращающим гниение древесины. Каждое звено мауэрлата связывается с двумя соседними, что вкупе с креплением к стропилам создает надежную, устойчивую конструкцию по всему периметру кровельной системы.

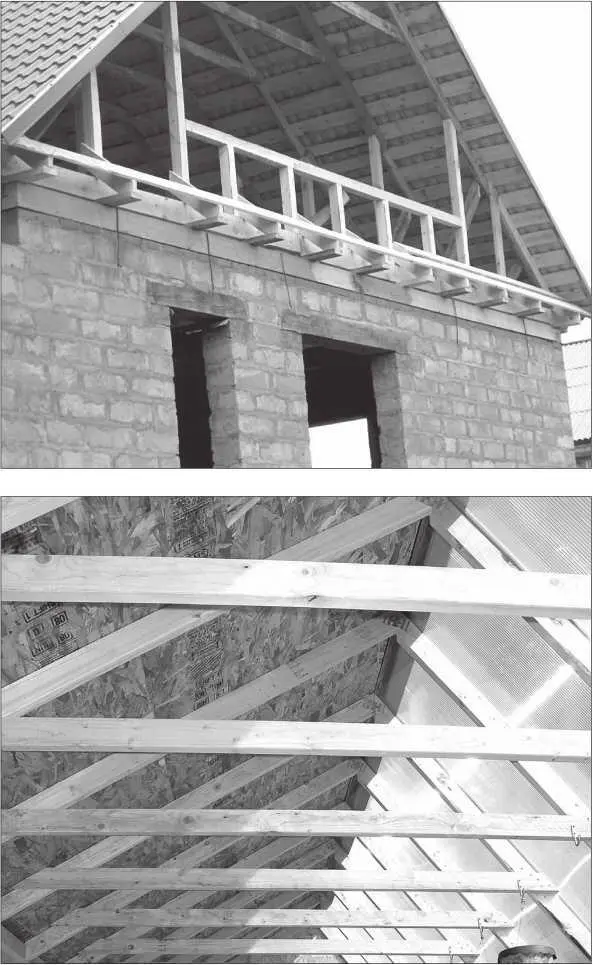

При балочном перекрытии возможна иная конструкция – с опорой стропильных ног на «кобылки» – короткие балки, лежащие на балках перекрытия и являющиеся как бы продолжением стропильных ног. Стропильные ноги для увеличения жесткости конструкции соединены горизонтальным элементом – затяжкой. Обычно затяжку располагают в середине стропильной ноги либо немного выше. При этом нижняя часть стропильной ноги (от мауэрлата или кобылки) до затяжки должна быть не длиннее 4,5 м, а от затяжки до конька – не более 2,7 м. Есть два основных типа конструкции крыши, применение которых зависит от величины пролета. Если длина затяжки не превышает 3,5 м, можно использовать классическую конструкцию с затяжками. Если предполагается жилой мансардный этаж, нижняя грань затяжки должна располагаться на высоте не менее 2 м над уровнем пола. Для обеспечения необходимой высоты мансарды при небольшом уклоне крыши понадобится возведение мансардной стены. В этом случае часть распорных нагрузок от кровли приходится на стену мансарды. Поэтому ее придется усилить железобетонным поясом и столбами.

При широкой крыше и, соответственно, слишком длинных затяжках применяют конструкцию с прогонами и затяжками. В данном случае затяжки подпираются стропильными балками. Эта конструкция требует установки дополнительных деревянных балок основания, на которые опираются столбы, передающие нагрузку от стропильных балок. При пролете крыши 7,5—10 м достаточно одной стропильной балки, если пролет 9—12 м, устанавливают две. Несущие столбы должны быть усилены подкосами, увеличивающими жесткость конструкции и подпирающими стропильную балку.

Какой бы конструкции ни была крыша, необходимо обеспечить ей достаточную продольную жесткость. Для предохранения стропильных конструкций от опрокидывания при монтаже, сразу после установки стропила со стороны чердачного пространства соединяют диагональными досками. Дополнительно усиливают жесткость конструкции коньковые прогоны. Если же диагональные (так называемые ветровые) доски врезаны в стропильные ноги либо чердачное помещение – нежилое, то их можно оставить и после окончания монтажа конструкции для дополнительного усиления.

Стропила или стропильные фермы бывают наслонные (самый распространенный вариант) и висячие. Основная стропильная конструкция – треугольник, как наиболее жесткая и экономичная. Сложные стропильные фермы состоят из стропильных балок (стропильных ног), затяжек, ригелей, стоек, подкосов и других дополнительных элементов.

Наслонные стропила устанавливают в домах со средней несущей стеной. Они состоят из двух наклонных стропильных ног, нижними концами опирающихся на продольные брусья – мауэрлаты, верхними – на коньковый прогон, поддерживаемый стойками, устанавливаемыми на лежень на внутренней несущей стене. Лежень и мауэрлат распределяют нагрузки на стены. Если нет внутренних продольных стен, стропила опирают на внутренние поперечные стены или столбы. Расстояние между опорами не должно превышать 6,5 м. Дополнительная опора позволяет увеличивать ширину перекрываемого помещения до 12 м, а две дополнительные опоры – до 15–16 м. С увеличением пролета конструкция усложняется за счет введения дополнительных элементов – стоек, подкосов, увеличивающих поперечную жесткость и устойчивость стропильной системы в целом и превращающих стропильную конструкцию в ферму.

Висячие стропила применяют там, где нет внутренних опор; их опирают только на наружные стены. Висячие стропила состоят из наклонных стропильных ног и затяжки – горизонтального бруса для восприятия распора от стропильных ног. Нижние концы стропильных ног опираются через затяжку на мауэрлаты, верхние соединяются между собой у конька. Простейшие висячие стропила – симметричная треугольная ферма. Величина перекрываемого пространства при этом составляет 7—12 м. Для усиления конструкции предусматривают дополнительную горизонтальную стяжку – ригель. Висячие стропила трудоемки в изготовлении и обходятся значительно дороже наслонных, поэтому для снижения стоимости крыши иногда создают комбинированные стропильные системы, состоящих как из висячих, так и наслонных стропил.
