1 – отвес; 2—основание; 3—боковины треугольника

Рис. 1.12. Ватерпас строительный:

1 – колодка;2 – ампула; 3 – воздушный пузырек

Рис. 1.13. Отволока:

а – общий вид; б— прочерчивание соединяемых досок; 1 – брусок; 2 – игла (гвоздь); 3 – соединяемые доски

Ватерпас простой треугольный(рис. 1.11). Это простейший инструмент для проверки горизонтальности поверхностей и измерения небольших углов наклона.

Ватерпас строительный(рис. 1.12). Еще одно название – плотничный уровень. Он имеет стеклянную цилиндрическую ампулу с подкрашенной жидкостью, внутри которой плавает пузырек воздуха. Срединное положение пузырька помечено рисками на ампуле или на грани самого прибора. При проверке горизонтальности смещение пузырька влево или вправо от центра говорит о том, в какую сторону плоскость имеет наклон.

Отволока(рис. 1.13) – не самый известный инструмент. С его помощью наносят разметочные линии для плотного соединения двух деталей.

При разметке отволоку вставляют рабочим концом между сопрягаемыми деталями и прижимают к обработанной кромке нижней детали.

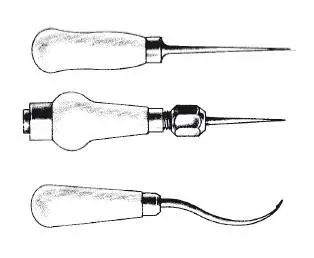

Рис. 1.14. Шилья

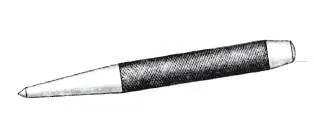

Рис. 1.15. Кернер

Отволоку перемещают, а специальная игла (острый гвоздь) прочерчивает на плоскости верхней детали линию, параллельную кромке нижней детали.

Шило(рис. 1.14) служит для прокалывания отверстий в дереве, коже и пр., разметки мест сверления и т. д.

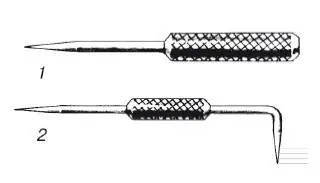

Рис. 1.16. Чертилка

Кернер обыкновенный(рис. 1.15). Наметка точек (кернов) при разметке металлических заготовок для их механической обработки.

Чертилка(рис. 1.16).

На поверхность заготовки перед ее обработкой

можно наносить риски обыкновенным гвоздем или карандашом, но лучше воспользоваться специальным инструментом – чертилкой. Иглы у них вставные. Вариант 2 применяют для нанесения рисок в труднодоступных местах.

Топор(рис. 1.17) – одно из древнейших орудий труда. Еще в каменном веке им рубили дрова и строили жилье. Сейчас топор используется почти исключительно для обработки древесины. Все типы этого инструмента условно подразделяются на собственно топоры (перерубка, выборка пазов и тесание древесины), колуны (колка и раскалывание бревен) и топоры-колуны (двоякого назначения).

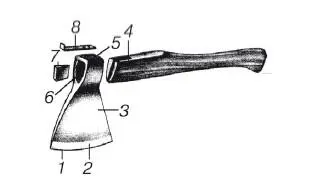

Рис. 1.17. Топор:

1 – лезвие; 2 – фаска;3 – головка; 4 – топорище; 5 – обух; 6 – проушина (всад); 7— клин;8 – металлическая накладка

Топор считается довольно простым и грубым орудием, но это на первый взгляд. Выбирая тип топора, хозяин должен мысленно «прикрепить» его к определенному виду работ. Скажем, широкое прямое лезвие больше подходит для тесания; узкое округлое – для перерубания стволов, бревен, толстых сучьев (топор с таким лезвием пригодится разве что на дачном участке). Стандартные лезвия с овальными фасками не годятся для обработки древесины, поэтому у нового топора следует спрямить фаски на точиле. У топора для тесания угол заточки составляет 20–30°.

Плотничные и строительные топоры имеют характерное отличие – выступ у головки длиной 15–25 мм, так называемую «бородку». Она повышает прочность топорища, защищает его нижнюю кромку от ударного контакта с материалом.

Мотайте на ус!

Рукоятки ручного инструмента нежелательно оголять. Обтяните их хлорвиниловыми трубками. Чтобы трубка разбухла, опустите ее на 15 мин в ацетон. После этого легко надеть ее на ручку, а высохнув, трубка будет как влитая.

При поломке фабричной ручки для инструмента не огорчайтесь. Используйте оргстекло. В патрон дрели зажимается инструмент; как сверлом, им сверлят оргстекло. Оно разогревается и «пропускает» стержень на нужную глубину. После остывания пластмасса схватывается намертво.
