Рулетка по сравнению со складным метром измеряет точнее благодаря отсутствию шарниров.

Метр складной (рейсшина)(рис. 1.2)служит для измерения деталей длиной до 1 м.

Рейсмус столярный.В домашних условиях он, правда, применяется нечасто. Но как еще быстро и точно нанести линии разметки (риски), параллельные одной из сторон детали, или перенести размеры с чертежа на заготовку? Рис. 1.3 показывает, как с помощью рейсмуса прочертить линию на доске.

Рис. 1.3. Рейсмус:

1 – клин; 2 – колодка;3 – шпилька (игла); 4 – передвижные рейки

Рис. 1.4. Угольники:

а – металлический плоский; б – деревянный с широким основанием

Рис. 1.5. Малка (складной угольник):

1 – колодка; 2 – линейка; 3 – зажимной винт

Угольник(рис. 1.4) служит для измерения углов и проверки соединения деталей под прямым углом. Чем длиннее ножка угольника, тем точнее определяется перпендикулярность плоскостей.

Малка (складной угольник)(рис. 1.5) служит для перенесения углов при разметке деталей. Малка представляет собой складной угольник (металлический или деревянный) из двух шарнирно соединенных частей – колодки и линейки, взаимное положение которых фиксируется боковым или торцевым (что предпочтительнее) винтом.

Транспортир-угломер(рис. 1.6). Его функция – измерение углов. Стрелкой-указателем устанавливается на шкале требуемый угол и воспроизводится на детали при разметке.

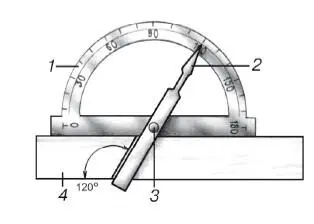

Рис. 1.6. Транспортир-угломер:

1 – шкала; 2 – стрелка-указатель; 3 – винт;4 – деталь

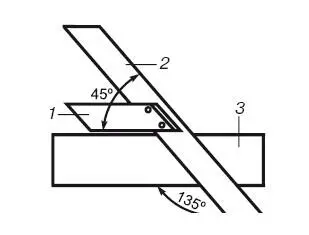

Рис. 1.7. Ярунок:

1 – колодка (основание);2 – линейка;3—размечаемая деталь

Ярунок(ерунок) (рис. 1.7). Измерение и разметка углов 45° и 135°. Здесь колодка и линейка жестко соединены между собой под углом 45° (135°).

Циркули разметочные(рис. 1.8). Предназначены для перенесения размеров на деталь (материал), очерчивания круглых разметок.

Рис. 1.8. Циркули

Штангенциркуль(рис. 1.9). Измерение наружных и внутренних линейных размеров с точностью до ОД и 0,05 мм. Как вести отсчет? Целые миллиметры отсчитывайте непосредственно по шкале штанги до нулевого штриха нониуса, а дробные – по шкале нониуса. При этом количество десятых долей миллиметра можно определить умножением 0,1 (принято за величину отсчета) на порядковый номер штриха (кроме нулевого), совпавшего со штрихом штанги. Пример (по шкале на рис. 1.9): 61 + 0,1 × 4 = 61,4.

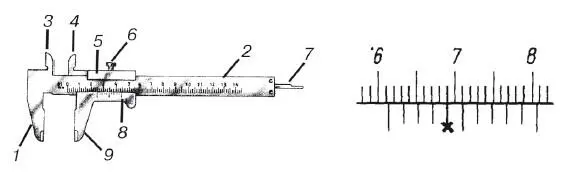

Рис. 1.9. Штангенциркуль:

1 и 9 – неподвижная и подвижная губки наружных размеров; 2 – штанга; 3 и 4 – неподвижная и подвижная губки внутренних размеров;5 – подвижная рамка; 6 – зажим;7 – линейка глубиномера; 8— шкала нониуса

С помощью штангенциркуля можно также измерить диаметр сверла или отверстия, толщину доски или металлического листа, глубину паза.

Несколько лет назад был сконструирован электронный штангенциркуль. Это очень умный инструмент, снабженный устройством с цифровой индикацией. Результат измерений (в миллиметрах либо дюймах, что немаловажно при определении размеров труб) высвечивается на табло, причем погрешность измерения в 3–5 раз ниже, чем у обычного инструмента.

Рис. 1.10. Отвес

Отвес простой с грузиком(рис. 1.10). Проверка вертикальности поверхностей и линий.

Рис. 1.11. Ватерпас простой:
