Рис. 2. Диаграмма фазового равновесия в системе этиловый спирт-вода

На практике, если перегонять смесь из 10 мл. спирта и 90 мл. воды, то первые 40 мл. перегнанной жидкости – первая фракция будет содержать весь спирт, находившийся в перегоняемой смеси, т.е. первая фракция перегоняемой жидкости будет содержать 25% спирта. При повторной перегонке этих 40 мл. весь спирт будет содержаться в первых 20 мл. отгона, а его концентрация будет соответственно равна 50%. Повторяя эту процедуру некоторое число раз, можно полностью разделить водный раствор спирта на воду и азеотропную смесь спирта с водой, т.е. 95,6% спирт. Такой способ разделения смеси жидких веществ с различающимися в чистом виде температурами кипения называется дробной перегонкой.

Существуют два типа дробной перегонки:

1). Последовательная многократная дробная перегонка.

2). Точная дробная перегонка, осуществляемая в одну операцию – ректификация (этот термин встречается ещё в работах М.В.Ломоносова 62).

В первом случае при перегонке смеси нескольких жидких веществ с различными температурами кипения поступают следующим образом. Смесь перегоняют, отбирая фракции в заранее намеченных температурных интервалах или в температурных интервалах, разделённых промежутками, в которых значительно изменяется температура жидкости (или её паров) в перегонном кубе. Затем каждую фракцию перегоняют ещё и ещё раз, отделяя после каждой перегонки головную и хвостовую часть так, чтобы, в конце концов, жидкость в кубе кипела и испарялась в холодильник при постоянной температуре. Постоянная температура кипения жидкости до полного испарения свидетельствует о её чистоте.

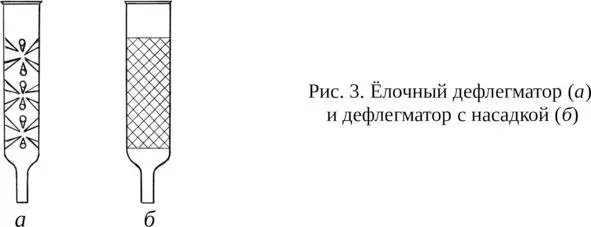

Для увеличения эффективности процесса разделения смеси при дробной перегонке и, следовательно, для уменьшения числа перегонок, в лабораторных условиях широко используют дефлегматоры . Они изготавливаются из термостойкого стекла и бывают различных конструкций. На практике хорошо зарекомендовал себя так называемый ёлочный дефлегматор. Он представляет собой тонкостенную стеклянную трубку диаметром 15—20 мм, внутрь которой после разогрева и размягчения стекла при помощи подходящего инструмента отформованы группы игл по 4 шт. на одном уровне по диаметру трубки (рис. 3 а ). При этом иглы нижнего ряда направлены остриями вверх, а иглы в ряду над ними – остриями вниз. Оба ряда игл повёрнуты относительно друг друга примерно на 45 градусов, чтобы иглы двух соседних рядов сходились к центру трубки.

К другим относительно простым конструкциям дефлегматоров относится дефлегматор с насадкой (рис.3 б ). Он представляет собой стеклянную трубку несколько большего диаметра, чем у ёлочного дефлегматора, в которую насыпаны контактные элементы, например, обрезки спирали в 1—3 витка из нержавеющей или нихромовой проволоки диаметром 0,2—0,3 мм или из тонкой стеклянной нити. Диаметр спирали составляет 2—4 мм. По сравнению с ёлочным дефлегматором

насыпной имеет существенно большую массу и требует значительно большего времени на разогрев.

Сущность работы дефлегматоров заключается в следующем. Проходящий через дефлегматор пар содержит низкокипящий легко летучий компонент – спирт и высококипящий менее летучий компонент – воду. Вследствие охлаждения в дефлегматоре, пар частично конденсируется и его температура понижается. Как видно из рис.2, при понижении температуры пара содержание в нём низкокипящего компонента – спирта возрастает. А в конденсате или в так называемой флегме происходит возрастание концентрации высококипящего компонента – воды и она стекает вниз. Таким образом, в дефлегматоре в результате встречного движения двух контактирующих потоков происходит теплообмен и массообмен. Восходящие потоки пара непрерывно обогащаются легко летучим низкокипящим компонентом – спиртом, а стекающая вниз флегма – менее летучим высококипящим компонентом водой. При этом флегма на пути к кубу непрерывно разогревается встречным потоком пара, в результате чего из неё улетучивается спирт. Эффективность обмена компонентами между жидкой и паровой фазой в первую очередь определяется величиной площади поверхности, на которой происходит взаимодействие и разделение фаз, для чего, собственно, нужны иглы и насадки.
