Самвел Мовсисян - Подготовка горной пехоты. Практическое пособие. Часть 1

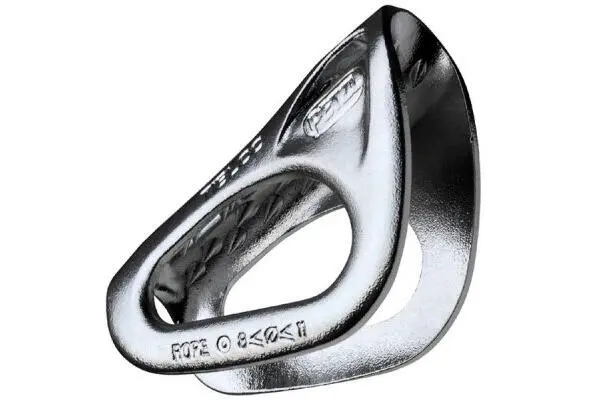

Фото 30. Зажим типа Тиблок .

При снятии нагрузки, карабин лёгким усилием смещается в сторону широкой части отверстия, освобождая верёвку. Как и жюмар, тиблок плохо держит на обледеневших верёвках. При больших нагрузках сильно портит верёвку. Часто применяется в качестве страховочного зажима. Сам автор долгое время применял тиблок в паре с гиббсом(фото 32, 33) в качестве подъёмных зажимов.

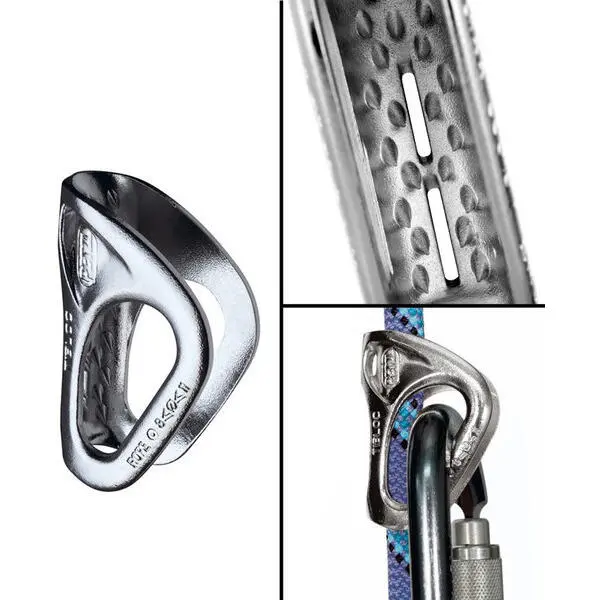

Фото 31. Тиблок и его закрепление на верёвке .

В военном альпинизме, в условиях большого количества грузов и снаряжения, очень лёгкие и компактные устройства типа «корзинки», тиблока и т.п., достойны особого внимания.

Ещё одним типом зажимов, очень простым по своей конструкции, является уже упомянутый зажим Гиббса («гиббс»).

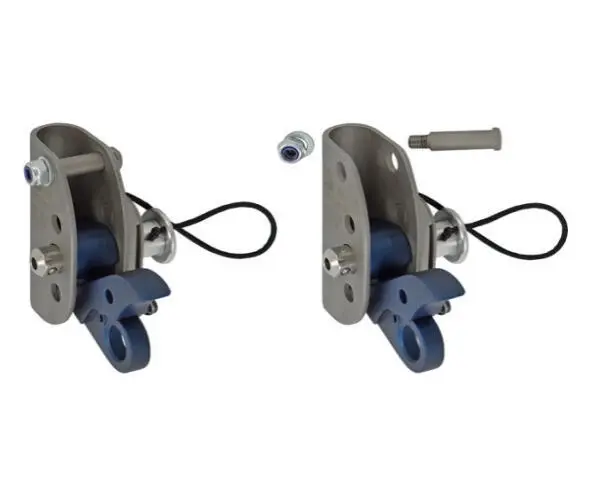

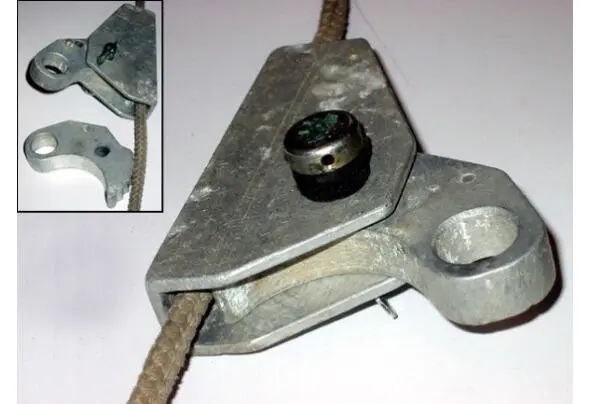

Фото 32. Зажим Гиббса

Фото 33. Зажим Гиббса

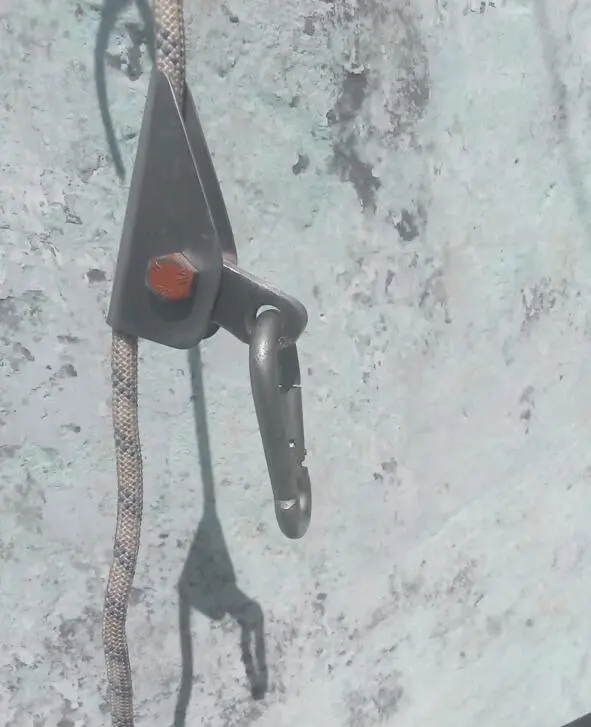

На фото 34 показан зажим типа «гиббс», изготовленный автором данной книги.

Фото 34. Зажим типа «гиббс», изготовленный и используемый автором книги

Зажим типа Гиббс представляет собой универсальный механизм рычажного типа. Применяется зажим в качестве *страховочного устройства (для самостраховки),

*для движения по несущей верёвке в безопорном пространстве; подъёма по верёвке;

*для регулирования длины самостраховочного стропа.

Состоит зажим из корпуса-направляющей, прижима-рычага, его оси. Может также иметь в своей конструкции пружину преднатяжения рычага-прижима, направляющий ролик и антипанический рычаг 6 6 В состоянии паники человек склонен рефлекторно хвататься за что-то. В данном случае, захват за зажим может привести к отжиманию рычага-прижима и как следствие, соскальзывание по верёвке. Во избежание этого на прижим устанавливается дополнительный рычажок – таким образом, что в случае захвата рукой устройства и его сжимания, прижим сдавливал верёвку с ещё большей силой. (фото 35).

Прижим-рычаг вращается на своей оси. Пружина преднатяжения постоянно стремится прижать прижим рычага к рабочей верёвке. Рабочие нагрузки составляют 6—10 кН.

Применение зажима данного типа с самостраховочным усом без амортизатора запрещается.

Фото 35. Зажим Гиббса с антипаническим рычагом .

Запрещенохватать зажим рукой при проталкивании его по тросу. Для перемещения зажима необходимо держаться за карабин, прощёлкнутый в отверстие рычага, либо подталкивать зажим снизу.

Страховочные системы (обвязки), согласно предназначению, имеют множество видов (скалолазные, альпинистские, и т.д.). Предназначение страховочной системы – принять на себя силу рывка при срыве альпиниста и для удобного закрепления на ней альпинистского снаряжения.

Страховочные системы бывают трёх типов:

*нижняя обвязка (беседка);

*верхняя обвязка (грудная);

*полная обвязка.

Наиболее часто применяемая – нижняя обвязка. В ней удобно ходить и бегать, лазать по скалам, спускаться и подниматься по верёвкам. Беседки имеют малый вес и достаточно хорошо справляются с задачей распределения веса, в том числе при рывках, вызванных падением с высоты. Из множества видов беседок, в армейском применении наиболее оптимальны обвязки для альпинизма и горного туризма, поскольку являются самым универсальным из всех видов (обвязки для скалолазания, для высотного альпинизма, скитура, промальпа и т.д.).

Беседка состоит из поясного ремня, ножных петель, страховочного кольца, петель для навески снаряжения, регулировочных пряжек (фото 36). Обвязки для альпинизма и горного туризма имеют регулировочные пряжки и на поясе, и на ножных обхватах (в отличие, например, от обвязок для скалолазания). Пояс и ножные обхваты довольно широкие, что даёт большую комфортность при висении. Грузовая петля усилена, и имеется много петель для навески снаряжения.
