1/R = 1/R1 + 1/R2.

Из этого вытекает, что

R = R1R2/(R1 + R2).

Данная формула справедлива только для определения общего сопротивления двух проводников, соединенных параллельно. Величину, обратную сопротивлению, называют проводимостью. При параллельном соединении проводников их сопротивления и сила тока связаны соотношением

I 1/ I 2 = R 2/ R 1.

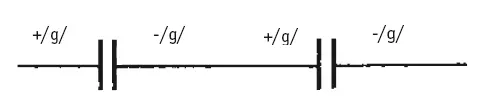

Последовательное соединение двух конденсаторов.

При последовательном соединении обкладка одного конденсатора, заряженная отрицательно, соединена с обкладкой другого конденсатора, заряженного положительно.

В этом случае величина, обратная емкости батареи конденсаторов при последовательном соединении, равна сумме величин, обратных емкостям отдельных конденсаторов. Из этого следует:

1/ С = 1/ С 1 + 1/ С 2 + 1/ С 3 +….

При этом типе соединения емкость батареи конденсаторов меньше емкости любого из конденсаторов.

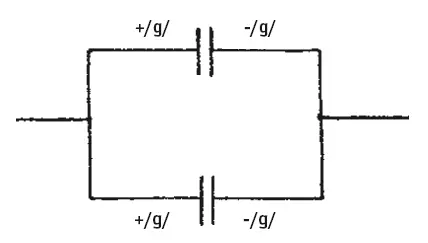

Параллельное соединение двух конденсаторов.

При параллельном соединении конденсаторов положительно заряженные обкладки соединены с положительно заряженными, а отрицательно заряженные — с отрицательными.

В этом случае емкость батареи конденсаторов будет равна сумме электрических емкостей конденсаторов:

С = С 1 + С 2 + С 3 +….

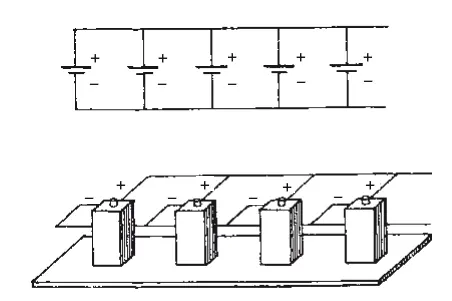

Параллельное соединение источников тока.

При параллельном способе соединения источников тока соединяют между собой все положительные и все отрицательные полюсы. Напряжение на разомкнутой батарее будет равно напряжению на каждом отдельном источнике, т. е. при параллельном способе соединения эдс батареи равна эдс одного источника. Сопротивление батареи при параллельном включении источников будет меньше сопротивления одного элемента, потому что в этом случае их проводимости суммируются.

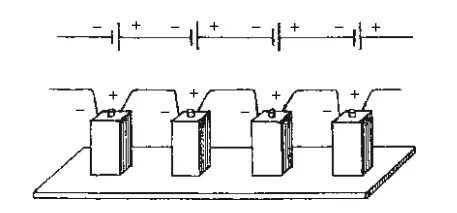

Последовательное соединение источников тока.

При последовательном соединении источников тока два соседних источника соединяются между собой противоположными полюсами.

Разность потенциалов между положительным полюсом последнего источника и отрицательным полюсом первого будет равна сумме разностей потенциалов между полюсами каждого источника. Из этого вытекает, что при последовательном соединении эдс батареи равна сумме эдс источников, включенных в батарею. Общее сопротивление батареи при последовательном включении источников равняется сумме внутренних сопротивлений отдельных элементов.

Пример расчета электрических цепей.

Основой расчета электрических цепей является определение силы токов в отдельных участках при заданном напряжении и заранее известном сопротивлении отдельных проводников. Бывают случаи, когда нужно вычислить сопротивления отдельных участков цепи по уже известным напряжениям, силе токов и сопротивлению других участков, а также определить нужное напряжение по заданным сопротивлениям и силе токов. Метод расчета электрических цепей всегда одинаков и основан на законе Ома.

Допустим, общее напряжение на концах цепи нам известно. Известны также сопротивления R 1, R 2… R 6 подсоединенных к цепи резисторов R 1, R 2, R 3, R 4, R 5, R 6 (сопротивление амперметра в расчет не принимается). Следует вычислить силу токов I 1, I 2,… I 6.

В первую очередь, нужно уточнить, сколько последовательных участков имеет данная цепь. Исходя из предложенной схемы, видим, что таких участков три, причем второй и третий содержат разветвления. Допустим, что сопротивления этих участков R 1, R ', R ''. А значит, все сопротивление цепи можно выразить как сумму сопротивлений участков:

R = R 1 + R ' + R '',

где R ’ — общее сопротивление параллельно соединенных резисторов R 2, R 3 и R 4, a R '' — общее сопротивление параллельно соединенных резисторов R 5 и R 6. Применяя закон параллельного соединения, можно вычислить сопротивления R ’ и R'' :
