потребляемая мощность — 5 Вт. Масса опрыскивателя без элементов питания — не более 1,2 кг.

Для обогрева теплиц и парников используют специальный нагревательный кабель или провод в изоляционной оболочке.

Нагревательный провод повышенной надежности ПНВСВ, предназначенный для обогрева почвы и воздуха в рассадных культивационных сооружениях, представляет собой токопроводящую жилу, выполненную из стальной оцинкованной проволоки, изолированной поливинилхлоридным пластикатом и лавсановой или фторопластовой пленкой. Сверху он имеет защитную оболочку из поливинилхлоридного пластиката.

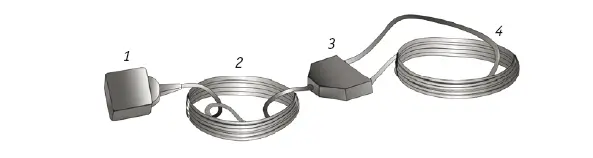

Электронагревательное устройство УНТ-1:

1 —устройство для подключения и защитного отключения типа УЗ О-В; 2 — электрический кабель; 3 — соединительная коробка;4 — нагревательный провод типа ПНВСВ-06.

Провод устойчив к воздействию солнечной радиации, проникающей через пленочное или стеклянное ограждение, к действию воды и раствора минеральных удобрений. При понижении температуры окружающей среды до -50 °C качество изоляции провода не снижается. Диаметр токоведущей жилы провода — 0,6 мм, наружный диаметр — 4,5 мм. Допустимая температура поверхности оболочки — не более 80 °C, масса — 30 г/м. Срок службы — 20 лет.

Провод можно монтировать при температуре окружающего воздуха не ниже -10 °C, радиус изгиба провода должен быть не менее 20 мм. При укладке участки провода не должны касаться друг друга, расстояние между проводами должно быть не менее 50 мм.

Для подводки питания рекомендуется использовать гибкий медный провод ПГВ или кабель сечением 1–1,5 мм2 длиной 500—1000 мм.

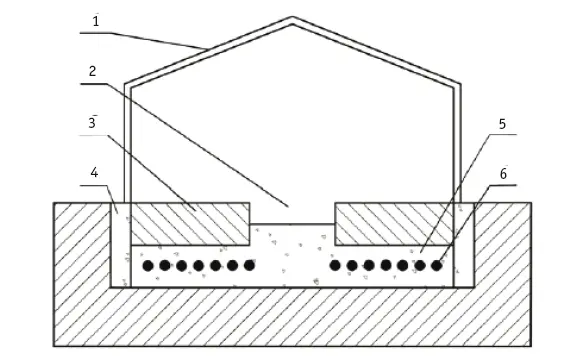

Теплица (в разрезе) с электрообогревом проводом ПНВСВ 0,6:

1 — ограждение; 2 — проход; 3 — слой плодородной почвы; 4 — теплоизоляционная прокладка (щебень, керамзит); 5 — слой песка; 6 — нагревательный провод ПНВСВ 0,6.

Токоведущую жилу ПНВСВ соединяют с медной жилой ПГВ.

Места пайки герметично изолируют полиэтиленовой трубкой.

Электронагревательное устройство УНТ-1 предназначено для обогрева почвы и воздуха в теплицах во всех климатических зонах Российской Федерации. Состоит из нагревательного провода типа ПНВСВ, соединительного кабеля длиной до 25 м и устройства защитного отключения УЗО-В.

Потребляемая мощность устройства — 1000 Вт, напряжение питающей сети — 220 В, длина нагревательного провода — 66±5 м, срок службы — 8 лет, масса — 5 кг.

УНТ-1 монтируют при температуре окружающего воздуха не ниже -10 °C. Для этого в теплице роют котлован глубиной 350–400 мм, дно которого выравнивают и утрамбовывают; насыпают песок слоем 50 мм, с помощью шаблонов раскладывают нагревательный провод по дну котлована петлеобразно, параллельными нитями на расстоянии 50—100 мм одна от другой без соприкосновений и пересечений. Потом нагревательный провод засыпают песком слоем 30–50 мм, сверху укладывают слой культурной почвы толщиной 250–300 мм.

Электронагреватель почвы ЭП используется для дополнительного обогрева почвы в парниках и теплицах на солнечном обогреве. Он состоит из одного или двух нагревательных элементов, соединенных параллельно.

Нагревательный элемент представляет собой кабель КНН 1х0,63 с теплостойкой изоляцией и металлическим экраном. Для подключения нагревателя к электрической сети используют провод длиной 12 м, который соединяют с нагревательными элементами при помощи специальной герметичной коробки. Электробезопасность нагревателя обеспечивается применением устройства защитного отключения типа У30-В.

Проводить работы, связанные с обработкой почвы и уходом за растениями, при включенном нагревательном устройстве категорически запрещается. Теплицу, работающую с электрообогревом, необходимо запирать на замок, а на дверях следует повесить табличку «Под напряжением. Опасно для жизни!».

Парник с автоматическим поливом и электрообогревом типа ПП-1 представляет собой сборно-разборную конструкцию с пленочным ограждением. Система электрообогрева включает нагревательные элементы, собранные в две гирлянды по десять элементов в каждой, энергоблок с трансформатором 0СМ-10 и автоматическим выключателем АК-63-2МГ, электрический кабель. Нагревательные элементы питаются от энергоблока через трансформатор напряжением 36 В.
