Валерий Евстратов - Эхолоты и GPS навигаторы

На очень малых скоростях приемник GPS теряет возможность измерять скорость, в результате чего сразу прекращают работать и навигационные указатели «компас» и «дорога», и только страница «карта» может отражать положение судна относительно путевой точки. Установив максимальный масштаб и ориентируясь по проложенной трассе, можно продвигаться к заданной точке при неработающих остальных указателях.

Независимо от способа навигации, при подходе к путевой точке на заданное расстояние (или время подхода) приемник выдает визуальное или звуковое предупреждение. В некоторых моделях приборов такое предупреждение может выдаваться при больших отклонениях от трассы движения или о больших ошибках определения координат.

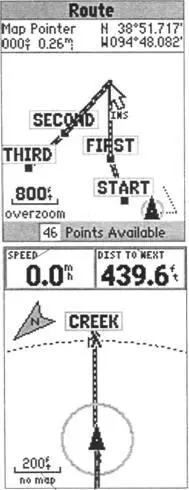

Рис . 59.Навигация с использованием страница «карта»

Навигация по маршрутам

Движение по маршрутам используется в случаях, когда плавание по прямой невозможно или опасно. Маршруты обычно планируются заранее путем создания системы взаимосвязанных точек с использованием карты. Маршрутные точки образуются аналогично обычным путевым точкам.

Маршруты хранятся в памяти и при необходимости могут извлекаться, выводиться на экран для просмотра, редактирования и использования для навигации. После выбора маршрута и перехода к навигации приемник будет автоматически выбирать ближайший этап и маршрутную точку. После прохождения конечной точки этапа приемник выберет следующую точку как конечную, и так до прохождения всего пути. Правильность движения по каждому этапу маршрута контролируется по положению судна на линии на «карте движения», по «стрелке компаса» или «дороге» на навигационной странице.

При прохождении маршрутной точки на слишком большом расстоянии приемник может не зафиксировать ее прохождение и не выдать указание на следующую точку. Напротив, его указатель будет продолжать показывать на пройденную путевую точку. При попадании в такую ситуацию необходимо возвратиться назад по указателю «компас» и после прохождения путевой точки, направиться к следующей маршрутной точке. Второй вариант – переориентация приемника на последующую путевую точку с использованием функции «GO TO». Прежде чем воспользоваться этим способом, необходимо проверить на карте, не окажется ли на новой трассе каких-либо опасностей – камней, мелей и пр. Третий вариант – передвижение пройденной путевой точки к текущему положению судна эквивалентен второму варианту.

Приемник GPS позволяет соединять разные маршруты, добавлять, передвигать и удалять путевые точки. Для движения по маршруту в обоих направлениях возможно его реверсирование, т.е. использование путевых точек в обратном порядке.

При движении по маршрутам и путевым точкам приемник GPS может выдавать следующую информацию:

– Название путевой точки;

– Расстояние до путевой точки;

– Скорость относительно Земли;

– Скорость сближения с путевой точкой (скорость относительно путевой точки);

– Направление на путевую точку;

– Направление движения (курс);

– Время движения до путевой точки;

– Время прибытия в путевую точку;

– Время в пути;

– Пройденный путь.

Обычно в связи с ограниченным размером экрана эти данные выводятся выборочно, по мере необходимости, на навигационные страницы или на страницы данных.

Обратная навигация по трассе « Track Back »

Эта функция позволяет использовать полученную трассу движения для возврата обратно в точку старта. При активировании этой функции приемник из пройденной трассы в точках поворотов создаст путевые точки, образующие обратный маршрут.

Помимо перечисленных данных, в приемниках GPS может содержаться информация о городах и крупных населенных пунктах, портах, приливах и отливах, времени восхода и захода Солнца.

Совсем еще недавно электронно-картографические системы представляли собой сложные и очень дорогие системы на базе компьютеров. Такие системы (ЭКНИС – электронно-картографическая и информационная навигационная система; ЭКС – электронно-картографическая система) используются на больших морских судах. Для малых судов можно было бы использовать ноутбуки с упрощенным программным обеспечением, но обычные ноутбуки обладают плохой водо– и влагостойкостью, а специальные защищенные, очень дорогие доступны не каждому.
