Валерий Евстратов - Эхолоты и GPS навигаторы

При движении судна изображение дна будет изменяться соответственно изменениям глубины. При этом для наглядности картины, скорость развертки должна соответствовать скорости движения судна – для этого в большинстве эхолотов имеется возможность ее регулировки.

В связи с таким способом получения изображения необходимо понимать, что находящаяся на экране картина – это прошлое событие. Так, находящаяся на экране отметка рыбы означает не то, что она в данный момент находится под судном в луче излучателя, а то, что она какое-то время назад была там. Для того чтобы видеть, что происходит непосредственно под судном в момент наблюдения, во многих моделях эхолотов вдоль правого края экрана создается окно, в котором отображение производится без горизонтальной развертки.

Рис . 2.Внешний вид эхолота

Преобразователи

Преобразователь является важнейшим элементом эхолота, во многом определяющим его характеристики. Он преобразует энергию электрических высокочастотных импульсов в ультразвуковые колебания и, в то же время, производит обратное преобразование отраженных ультразвуковых сигналов в электрические сигналы.

По способу преобразования электрической энергии в звуковую существуют несколько видов преобразователей – электромагнитные, магнитострикционные и пьезоэлектрические. На малых судах в силу их малых размеров прижились только последние.

Основным элементом пьезоэлектрического преобразователя является кристалл титаната бария (встречаются кристаллы и из других материалов) цилиндрической формы с нанесенными на его поверхности металлическими покрытиями. Такой кристалл помещается в металлический или пластиковый корпус и заливается хорошо проводящим звук компаундом.

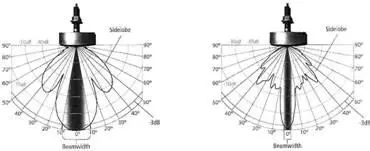

Рис . 3.Диаграмма излучения преобразователя

Под воздействием приложенного к рабочим поверхностям кристалла переменного электрического поля в нем возникают упругие колебания, в результате чего кристалл начинает сокращаться и расширяться, вызывая возникновение волн в воде.

Отраженные от дна или каких-либо других подводных объектов волны, воздействуя на кристалл, вызывают появление на его рабочих поверхностях переменного напряжения, поступающего на приемник эхолота.

Принято считать, что преобразователь излучает и принимает звуковую энергию в пределах конуса. На самом деле «конус» – это лишь удобное для пользователей представление характеристики излучения. Реальная диаграмма излучения имеет многолепестковую структуру – главный лепесток, излучающий основную часть энергии, и ряд боковых лепестков ( рис . 3).

Ширину диаграммы направленности («угол конуса») как электрических, так и акустических антенн, принято определять по половинному уровню мощности излучения. Этот угол при одинаковых размерах кристалла зависит от частоты – чем выше частота, тем уже конус.

Виды преобразователей

Используемые в рыбопоисковых эхолотах преобразователи различаются по следующим признакам:

– По составу данных, которые может поставлять преобразователь

– По материалу, из которого сделан корпус преобразователя;

– По количеству лучей;

– По месту установки преобразователя на судне.

Состав получаемых данных

Основное назначение преобразователя – получение сигналов о глубине объектов. Однако существуют преобразователи, в корпусах которых устанавливаются дополнительные датчики, позволяющие измерять и передавать в дисплей температуру воды и скорость судна.

Материал корпуса

Преобразователи изготавливаются из пластмасс или из металла – латуни или бронзы.

Пластмассовые корпуса обычно используются на судах с корпусами из металла или из стеклопластика. Пластмассовый преобразователь, установленный в деревянный корпус, может быть раздавлен при набухании дерева после спуска судна на воду.

Металлические преобразователи предназначены для установки на суда со стеклопластиковыми или деревянными корпусами. При установке бронзового преобразователя на металлический корпус может возникать электрохимическая реакция, разрушающая корпуса судна и преобразователя в месте их контакта. В преобразователях с металлическими корпусами могут устанавливаться датчики температуры воды и скорости.
