Рис. 10. Ствол (крепление) из бетонных колец впритык

Соединение в четверть и в раструб обеспечивает более высокую плотность бетонного ствола, но при перевозках такие кольца трудно предохранить от скалывания кромок. Кроме того, на каждый стык в этом случае теряется 4–5 см высоты. Поэтому, например, при глубине колодца 20 м и высоте кольца 1 м потребуется для крепления шахты колодца дополнительно одно кольцо.

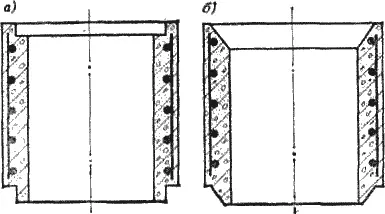

Рис. 11. Бетонные кольца, соединяемые в четверть (а) и в раструб (б)

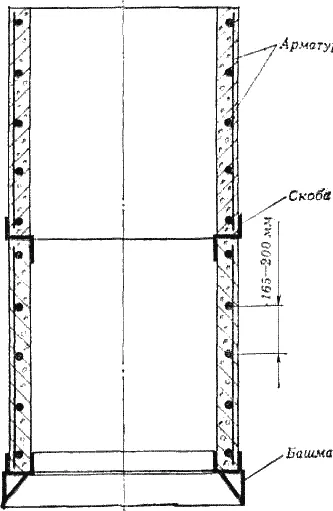

Расположение арматуры в железобетонном кольце показано на рис. 10. По высоте бетонного кольца устанавливают 5 колец из арматуры с расстоянием между ними 100–200 мм. Вертикальные стержни арматуры размещают через 250 мм. Стержни связывают мягкой железной проволокой, и собранный каркас устанавливают в зазоре между опалубками.

Нижнее бетонное кольцо лучше сделать слегка коническим (расширяющимся книзу) и со скошенной внутрь нижней кромкой, усиленной стальной полосой. При подкапывании дна шахты опускание крепления идет в этом случае легче и надобность в специальном режущем башмаке отпадает. Когда применяют бетонные кольца заводского изготовления, для облегчения проходки шахты нижнее кольцо надо установить на башмак с резцом.

При опускном способе возможен зажим верхней части ствола колодца обрушившимся грунтом, тогда как нижняя может беспрепятственно опускаться. В этом случае, если ствол колодца выполняется из бетонных колец, в результате очередной выемки грунта произойдет разрыв оболочки по стыку между кольцами. Это авария, и весьма серьезная. При наличии такой опасности кольца нужно обязательно соединять между собой по высоте, что одновременно устраняет и возможность сдвига колец по плоским торцам.

Соединение колец производят накладками из полосовой стали шириной 40–60 мм и толщиной 5–10 мм. Накладки скрепляют скобами, согнутыми из стального прутка диаметром 16 мм, или болтами (рис. 12). Для этого в стенках бетонных колец нужно пред усмотреть отверстия при бетонировании. Каждый стык колец соединяют в 3–4 местах равномерно по окружности.

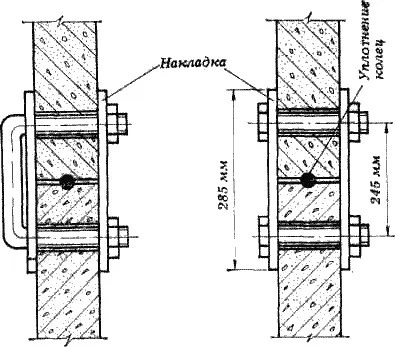

Рис. 12. Соединение бетонных колец скобами и болтами

Более надежным является способ соединения колец с помощью стальных стержней, забетонированных в их стенках. Стержни имеют на концах кольцеобразные загибы, куда и вставляют скрепляющие болты (рис. 13).

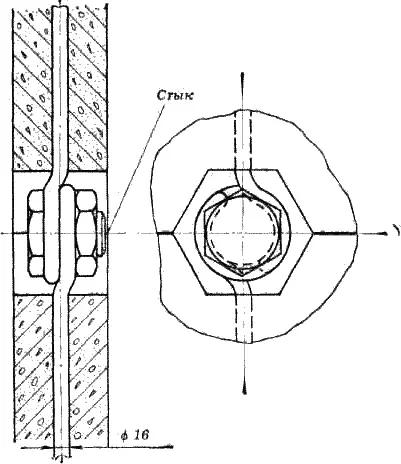

Рис. 13. Соединение бетонных колец стержнями

Но мере наращивания крепления швы между бетонными кольцами тщательно заделывают цементным раствором 1:3.

Стыки между торцами колец в пределах водоприемной части хорошо уплотнить просмоленной пеньковой веревкой диаметром 20 мм. Это уплотнение укладывается в специальный желобок, отформованный в верхнем торце кольца. Уплотнение зажимается под давлением верхних колец и обеспечивает высокую плотность стыка.

Разработку мягкого грунта на дне шахты ведут от середины. При плотном грунте сначала выбирают грунт под кольцом вдоль ножа, а когда крепление осядет, то вынимают середину. Если погружение бетонных колец остановится вследствие трения о грунт, надо на верхнее кольцо установить платформу с дополнительной нагрузкой.

Устройство водоприемной части бетонного колодца в принципе аналогично деревянному. Здесь также надо стремиться к тому, чтобы приток воды шел через дно. Когда водоносный пласт состоит из очень рыхлых пород, под нижнее кольцо подводят пол из толстых досок и гравийный фильтр насыпают уже на этот пол.

В маломощных водоносных слоях иногда устраивают приток воды через боковые отверстия, которые выполняют горизонтальными, восходящими или V-образными (рис. 14). Последнее с внешней стороны засыпают песком или мелким гравием, а с внутренней — более крупным гравием, что должно предохранить колодец от заноса песком. Однако лучше выполняют эту функцию специальные фильтры, которые устанавливают на растворе в боковые стенки или же формуют такие фильтры непосредственно при изготовлении колец. Наибольшее распространение получили фильтры из крупнопористого бетона, то есть бетона без мелкого заполнителя (песка). Размеры зерен гравия и щебня для крупнопористого бетона подбирают в зависимости от крупности зерен песка водоносного слоя в соотношении 10:1. Крупный заполнитель обволакивают сметанообразной смесью цемента с водой, укладывают в форму и слегка трамбуют.
