Рис. 73. Соединения щитовых стеновых элементов сауны: 1 — рамка под стойку; 2 — угловое соединение стен; 3 — стык стены с потолком.

Рис. 74. Угловое соединение шитовых стеновых элементов: 1 — угловая стойка; 2 — стеновая панель; 3 — установочная рейка; 4 — накладной элемент; 5 — гвоздь или шуруп; 6 — пленка/фольга (внахлестку); 7 — плинтус; 8 — теплоизоляция.

Рис. 75. Детали сауны, изготовленной из щитовой клееной фанеры, монтируемой из деревянных элементов: (А — мирование угла; В — дверное сопряжение): 1 — внутренняя обшивка клееной фанерой; 2 — наружная обшивка клееной фанерой; 3 — парозашитная фольга/пленка; 4 — рамочный каркас; 5 — теплоизоляция; 6 — соединительный вставной шип с отверстием; 7 — каркас дверной обвязки; 8 — стенная рама под остекление; 9 — штапик; 10 — паз под замазку; 11 — распорная рейка.

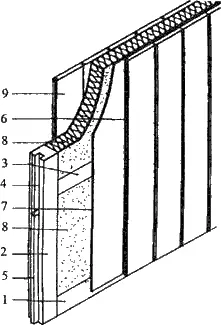

Рис. 76. Многослойная конструкция щитового стенового элемента: 1 — лежень рамочного каркаса; 2 — стойка рамы, 3 — реберная балка рамы (рамный шпангоут, ридерс); 4 — установочный паз; 5 — установочная рейка; 6 — внутренняя деревянная обшивка; 7 — паронепроницаемый слой; 8 — теплоизоляция; 9 — наружная обшивка.

Рис. 77. Сауна из панелей с комбинированной обшивкой: А — формирование угла; В —дверное сопряжение; 1 — внутренняя деревянная обшивка; 2 — наружная обшивка клееной фанерой; 3 — парозашитная фольга/пленка; 4 — каркас; 5 — теплоизоляция; 6 — установочный вставной шип с отверстием; 7 — заполнитель; 8 — уголок; 9 — каркас дверной обвязки;10 — стенная рама под остекление; 11 — штапик; 12 — остекление; 13 — распорная рейка; 14 — дверная оковка.

Рис. 78. Деталь каркасной стены сауны: 1 — угловой столб; 2 — дополнительный каркас; 3 — теплоизоляция; 4 — паронепроницаемый слой из фольги/пленки; 5 — внутренняя деревянная обшивка; 6 — наружная деревянная обшивка; 7 — нашельная рейка; 8 — коробочная рама; 9 — рама створки двери.

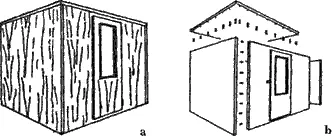

Рис. 79. Панельная сауна с нормированным размером стен, снаружи с листовой обшивкой: А — вид в перспективе; В — монтажное состояние.

Панели поэтому стоят свободно до тех пор, пока не установлена крыша. В некоторых моделях используются деревянные подпорки между панелями. Эти дополнительные элементы каркаса не содействуют крепости структуры, а просто облегчают сборку панелей.

На сегодняшний день 90 % специалистов в мире считают шведские банно-саунные технологии лучшими, а ассоциируются они с маркой TYLO («Тилё»). Произошло это благодаря тому обстоятельству, что шведы относятся ко всему, что способствует полноценному отдыху, очень серьезно и требовательно. Оборудование для саун и бань — не исключение. По мнению шведов, чтобы соответствовать строгим национальным стандартам сауна должна быть:

— легко управляема (желательно одним нажатием кнопки);

— абсолютно безопасна;

— легко устанавливаема;

— ее микроклимат должен быть оптимальным для здоровья;

— все в ней должно радовать глаз.

Шведская фирма Tylo была создана в 1949 году. Сейчас в городе Хальмстад на юге Швеции построены три завода по производству саун и оборудования. Все компоненты саун — нагреватель, электронные панели, печи — производятся на одном предприятии.

Типовые шведские модели саун функциональны, добротны и при этом не похожи на кабины других марок. Это синтез деревенского стиля и архитектурных линий скандинавских городов. Сауны «Тилё» — современные сборные сауны, устанавливаемые в отапливаемом помещении. Они строятся по принципу перевернутого стакана из готовых теплоизолированных потолочных и стенных секции или бруса. Теплоизолированные панели — это готовые щиты, сделанные по принципу сэндвич-пакета: внутренняя и внешняя обшивка — из вагонки, а между ними — минеральное волокно-теплоизолятор. Шведы не применяют для теплоизоляции фольгу, считая, что она пересушивает древесину.
