Ю. Хацкевич - Советы по строительству бани

При возведении секционных или панельных саун высотный размер элементов практически равен высоте внутреннего пространства сауны, ширина же устанавливается по требованию. Поперечное сечение элементов определяется исходя из теплотехнических соображений.

В качестве фундамента для бревенчатых саун обычно используются бетонные или кирпичные столбы. Их размещают под каждым углом здания, а при больших площадях — и вдоль стен: на расстоянии 2 м друг от друга. На столбы кладут лаги. Такая конструкция обеспечит хорошую циркуляцию воздуха под баней.

Для фундамента под сауну может подойти и бетонная платформа с ленточным фундаментом.

Обычно массивные бревна удерживают конструкцию стен за счет своего веса, а тонкие требуют связки вертикальными стержнями по углам сауны. Стержни заделываются в фундамент или прикрепляются к бревнам.

Эта конструкция менее прочная и требует усиления в виде закрытого металлического профиля или трубы. Для законопачивания всех сочленений, включая углы, применяют мох, паклю, минеральную вату или стекловолокно.

Чтобы обеспечить плотное прилегание бревен, их необходимо соответствующим образом обработать. Обработка, как правило, производится вручную и требует от мастера сноровки и умения владеть стругом. Впрочем, в настоящее время круглые бревна нередко заменяются обработанными машиной деревянными брусьями.

Для защиты бревенчатой сауны от внешних неблагоприятных погодных воздействий необходимо обеспечить плотное примыкание бревен и угловых сочленений (рис. 63–71). Довольно распространено соединение бревен узлом наподобие одинарного «ласточкиного хвоста». Более прочным является двойной «ласточкин хвост», создающий жесткость угла в двух направлениях.

Рис. 63. Клешнеобразные или окрестные угловые вязки блочных стен: 1 — ровные; 2 — заглубленные.

Рис. 64. Заделка дверной коробки в стену, предназначенную для блочного строительства:

1 — бревенчатая стена; 2 — дверная коробка; 3 — наличник; 4 — деформационно-расширительный зазор, заполненный пенно-губчатой полосой.

Рис. 65. Конструкция канавочных шипов бревенчатой стены и направления ориентировки элементов: 1 — неправильно; 2 — затруднительное сплачивание (пазование) канавочных шипов; 3 — правильно.

Рис. 66. Однослойная бревенчатая стена с угловой накладкой брусьев и креплением замком с косым захватом: 1 — с сопряжением по однозубому профилю; 2 —с сопряжением по двузубому профилю.

Если бревенчатая сауна встроена в уже имеющееся каменное строение, она должна иметь хорошую вентиляцию. Желательно наличие между бревнами и каменной стеной зазора не менее 15 см, чтобы бревна «дышали».

Рис. 67. Однослойная бревенчатая стена с конструкцией вязки вкрест: 1 — из бревен круглого сечения, с круглыми заглублениями; 2 — из бревен квадратного сечения, с профильным сопряжением.

Укладка бревен осуществляется непосредственно на влагонепроницаемый слой на чистом полу, но предварительно нужно сделать цоколь или хотя бы плинтус из одного ряда кирпичей по краю. Это предохранит от возможного застоя воды и последующего гниения. Гидроизоляцию кладут на плинтус.

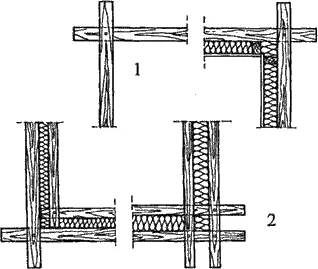

Рис. 68. Бревенчатые стены различной толщины, с угловой вязкой: 1 — однослойные; 2 — с внутренней несущей стеной с теплоизоляцией; 3 — с двойной бревенчатой стеной, с двойной угловой вязкой вкрест.

Потолки бревенчатой и сборной саун конструируются примерно одинаково, с учетом надежной изоляции, так как самая высокая температура держится у потолка. Разница лишь в том, что в бревенчатой сауне потолок может быть сделан из неостроганых досок, а обшивка сборной сауны нуждается в тщательной обработке потолка.
