Перекрышу печи (верхнюю стенку) сложите из трех рядов кирпичей, уложенных плашмя с перевязкой. Если вам не удастся перевязать ряды в каких-то местах, то накройте эти места кусками нержавеющей стали.

Все металлические печи имеют малую теплоемкость и сильно нагревают воздух, не создают необходимой мягкости и равномерности нагрева тела, не дают желаемого «легкого пара». Поэтому среди сельских жителей и дачников распространены печи-каменки из кирпича. Они бывают разных видов.

Простая печь возводится на отдельном фундаменте из бутового камня, обожженного красного кирпича и бетона. Фундамент должен быть заглублен в землю не менее чем на 70 см на выровненное основание. Сначала уложите кирпич без раствора и втрамбуйте его в грунт. Последующие ряды фундамента уложите на цементном растворе с перевязкой швов. Поверх фундамента уложите стяжку цементным раствором и гидроизоляцию.

Нельзя объединять фундаменты печи и бани. В противном случае возникнет разность температурного расширения этих фундаментов и повредится кладка печи. Между фундаментами оставьте расстояние, равное 50 см, и засыпьте его песком.

Саму печь выкладывайте из красного и огнеупорного кирпича на глиняном растворе. Для предотвращения растрескивания стен печи, подвергаемых действию высокой температуры, при кладке печи:

— не используйте кирпичи с трещинами;

— перевязывайте каждый шов предыдущего ряда последующим;

— делайте толщину швов не более 3 мм;

— заключите кирпичные стены печи в металлический уголок.

Для сооружения каменки простой конструкции вам понадобятся котел, дверка поддувала и топливника, чугунные колосники (рис. 50). Средний расход дров — 12 кг/час. Масса каменной засыпки — 150 кг.

Эта печь имеет следующие габариты: высота — 1,8 м, объем — 2,5 м 3. Она удобна тем, что позволяет нагревать воду в стальном сварном баке параллельно с отоплением бани. Печь разогревается за 4–5 часов. В течение 6 часов после топки вода в печи все еще нагревается.

Рис. 50. Кирпичная каменка простой конструкции:

1 — кирпичный корпус печи в металлическом уголке; 2 — топливник; 3 — зольник; 4 — колосники; 5 — каменная засыпка; 6 —дверь для выхода пара.

Устройство в печи дроссель-клапана позволяет ей работать в двух режимах:

— открыв клапан, вы направите дымовые газы к баку мимо колпака и по каналам;

— закрыв клапан, вы направите газы в дымовую трубу.

Для сооружения печи вам понадобятся красный и огнеупорный кирпич, водогрейный бак, дроссель-клапан, дверка поддувала и топливника, чугунные колосники.

Средний расход дров — 15 кг/час. Масса каменной засыпки — 180 кг (рис. 51).

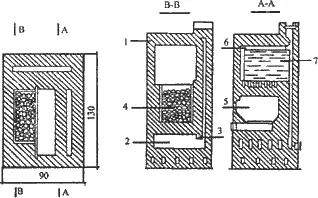

Рис. 51. Кирпичная печь-каменка с водогрейным баком: 1 — кирпичный корпус печи; 2 — нижний канал; 3 — вертикальный канал; 4 — каменная засыпка; 5 — топливник; 6 — проем; 7 — водогрейный бак.

Внутреннюю поверхность дымоходов нужно делать ровной, не замазывая глинистым раствором. Иначе отвалившиеся крошки кирпича и куски глиняного раствора засорят дымоходы. Трубу для каменки толщиной не менее кирпича выполняйте методом насадки на массив печи. При этом проходное сечение дымовых каналов и трубы должно быть в полкирпича.

Выходящая на крышу труба должна находиться по возможности ближе к коньку. Это улучшает тягу.

Кладите хорошо обожженный качественный глиняный полнотелый кирпич на цементный или известковый раствор, выводя трубу на высоту не ниже 0,5 м от поверхности крыши, если она находится от конька не далее 1,5 м; до уровня конька крыши, если находится от конька на расстоянии 1,5–3 м и не ниже линии, проведенной от конька вниз под углом 10° к горизонту, если труба от конька расположена на расстоянии более 3 м. При нарушении этих условий не только снизится сила тяги, но и создастся обратное движение воздуха, в результате чего печь начнет дымить. Оказывают влияние на тягу в печи ветер и стоящие рядом дома или деревья с густой кроной.

Усилить тягу можно устройством верха трубы. На верх трубы уложите цементный раствор, заглаженный под углом 45°. Вместо цементного раствора можно использовать кровельную сталь.
