Г. Федотов - Чеканка, басма, насечка

Кроме химического, есть другой довольно простой способ декорирования стали – термический. (Кстати, этим же способом можно получить различные цвета на меди и латуни.) Ксли нагревать металл в муфельной печи или газовой горелкой, на нем быстро начнут последовательно сменяться цвета побежалости – от соломенно-желтого до сине-черного. Металл резко прекращаютнагревать в тот момент, когда на нем будет получен нужный цвет. Известно множество видов газовых горелок. Из них мы выбрали самую простую, которую можно изготовить в условиях домашней мастерской (рис. 7). Горелкa соединяется с газовым баллоном гибким шлангом, покрытым предохpaнительной металлической оболочкой. Между шлангом и баллоном находится кран для регулирования подачи газа. Шланг с краником, а также баллончики продаются в магазинах или на газозаправочных станциях. Удобно пользоваться небольшими баллончиками, вмещающими 0,9 л сжиженного газа пропан-бутана. Содержимого такого баллона хватает на 4–5 ч непрерывного горения горелки. Баллоны емкостью 5,5 л рассчитаны на 72 ч непрерывного горения. Надо учитывать, что горелки с маленькими баллонами более портативны, легки и удобны. Заправляют баллоны на газозаправочных станциях, которые есть во всех городах и в крупных селах. Самодельнаягорелка состоит из сопла, пробки, капсюля (вывинчивается из покупного шланга), трубки и ручки. Сопло и пробку выточите на токарном станке из стали или латуни. С одной стороны сопла нарезается внутренняя резьба, несколько отступив от которой сверлят отверстия для подачи воздуха. На пробке также нарезается резьба, только внешняя. С помощью этой резьбы пробка соединяется с соплом. Затем просверлите в пробке два сквозных отверстия и нарежьте резьбу: в одном под стандартный капсюль, а в другом под резьбу на трубке. Трубку ввинтите в пробку и согните под некоторым углом к ее оси. С другого конца трубки плотно насадите деревянную или эбонитовую ручку с просверленным заранее вдоль оси отверстием. Нижний конец трубки закрепите гайкой с шайбой. Затем ввинтите свободный конец трубки в гибкий шланг, соединенный с газовым баллоном.

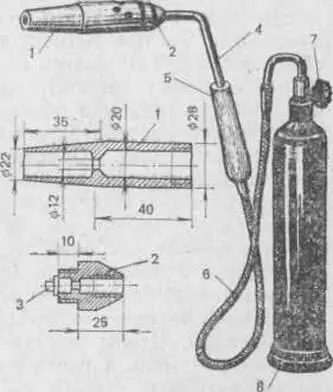

Рис. 7. Устройство газовой горелки;

1 – сопло; 2 – пробка; 3 – капсуль; 4 – трубка; 5 – ручка; 6 – шланг; 7 – вентиль; 8 – баллон (на чертеже не даны радиальные отверстия в корпусе 0, 3 мм)

Чтобы зажечь горелку, поднесите горящую спичку к соплу и слегка приоткройте кран. Как только газ загорится, подачу газа можно увеличить. Пламя должно быть ровным и компактным. Разумеется, при работе с горелкой нужно соблюдать все необходимые меры предосторожности. Нельзя располагать горящую горелку рядом с газовым баллоном, нe должно быть поблизости легковоспламеняющихся предметов и веществ. Стол, на котором производится работа, желательно обить листовым металлом. В случае появления хотя бы слабого запаха газа работу нужно приостановить и устранить причины утечки.

Предположим, что с помощью газовой горелки нужно добиться появления определенных цветов побежалости на чеканной работе. Чеканку кладут на кирпичи и направляют на нее пламя газовой горелки. Перемещая его по своему усмотрению, добиваются различной окраски отдельных участков, плавных переходов одного цвета в другой.

Добившись определённой цветовой гаммы, металл протирают восковой мастикой, которую готовят следующим образом. Расплавленный на водной бане воск или парафин смешивают со скипидаром или парафином (на 2 части воска 1 часть скипидара). Остывшую мастику наносят на металл тряпичным тампоном, и после высыхания натирают войлоком до появления мягкого блеска.

Каждый цвет побежалости возникает на поверхности металла только при определенной температуре. Светло-желтый (соломенный) цвет появляется на поверхности металла при температуре 263° С, фиолетовый – 285° С, темно-синий – 300° С, светло-синий – 325° С, серый – 330° С. Но цвету побежалости можно приближенно определить температуру нагрева металлического изделия. Обычно этим приемом пользуются при отпуске закаленной стали.

Олифово-масляный обжиг – один из наиболее древних способов нанесения на железо, а также и на другие металлы темно-коричневого и черного покрытия. Видимо, открыт он был случайно, когда кто-то из старых мастеров обратил однажды внимание на черно-коричневый налет, образующийся от перегоревшего масла и жира на стенках чугунной посуды. Там, где была такая пленка, посуда не ржавела. Подобную пленку стали намеренно наносить на скульптуру и другие художественные отливки из чугуна, протирая их натуральной олифой, а затем прокаливая в печи до появления черно-коричневого цвета. Прочная пленка надежно защищает металл от его извечного врага – ржавчины, одновременно придавая изделию художественную завершенность.
