С течением времени магнитные полюса меняют свое положение. Величина годового изменения склонения в различных точках земной поверхности колеблется от 0 до 0,3°. Это явление делает необходимым при расчете истинных направлений вводить поправки на указанное на карте склонение, т. е. приводить его к году плавания в данном районе моря.

Кроме действия сил земного магнетизма, на стрелку магнитного компаса влияют силы магнитного поля самого корабля, в результате чего она отклоняется от плоскости магнитного меридиана и располагается в плоскости своего компасного меридиана. Угол, заключенный между плоскостью магнитного меридиана и плоскостью компасного меридиана, называется девиацией. Она обозначается буквой греческого алфавита б (дельта). Если стрелка магнитного компаса отклонится к востоку от магнитного меридиана — девиация называется остовой и имеет знак плюс, если отклонится к западу — называется вестовой и имеет знак минус. Девиация магнитного компаса зависит от курса корабля.

Для того чтобы компас стал надежным указателем направлений в море, производят компенсацию девиации, после чего определяют ее остаточное значение на восьми курсах (N, NOst, Ost, SOst, S, SW, W и NW) и рассчитывают таблицу девиации.

Алгебраическая сумма значений склонения и девиации составляет общую поправку компаса, которая обозначается символом Д к. Общая поправка также может быть остовой и иметь знак плюс или вестовой и иметь знак минус. Общую поправку компаса, склонение и девиацию связывают следующие выражения:

При расчете общей поправки компаса склонение снимают с карты и приводят к году плавания, а девиацию выбирают из таблицы девиации на компасный курс.

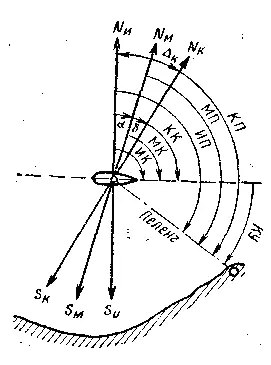

В практике кораблевождения приходится иметь дело с курсом корабля и пеленгом (рис. 21).

Курсом корабля называется угол на плоскости горизонта между нордовой частью меридиана и диаметральной плоскостью корабля. Пеленгом называется угол на плоскости горизонта между нордовой частью меридиана и линией, указывающей на предмет. Курсы и пеленги отсчитываются от нордовой части меридиана по часовой стрелке от 0 до 360° и могут иметь наименование истинных (ИК, ИП), магнитных (МК. МП) и компасных (КК, КП).

Направление, отличающееся от истинного (магнитного, компасного) пеленга на 180°, называется обратным истинным (магнитным, компасным) пеленгом и обозначается соответственно ОИП, ОМП, ОКП.

На морской карте всегда прокладываются истинные направления, а рулевому для удержания корабля на истинном курсе рассчитывается и задается компасный курс. Поэтому очень важно знать величины и знаки склонения и девиации, уметь правильно переходить от компасных направлений к истинным и обратно. Переход от компасных направлений к истинным называется исправлением румбов, а переход от истинных направлений к компасным — переводом румбов. Для перевода и исправления румбов существуют следующие формулы:

Чтобы проложить на карте пеленги, снятые по компасу, их надо исправить общей поправкой компаса, действующей на курсе, которым шел корабль в момент взятия пеленгов:

Перевод и исправление румбов считается очень ответственной работой судоводителя, поэтому ее следует выполнять со всей тщательностью, небрежность и ошибка в расчете могут привести к навигационной аварии. Чтобы избежать возможных ошибок в знаках d и б при расчете по приведенным формулам, судоводителю для наглядности рекомендуется производить графическое построение.

Существует и другой способ указания направления — от линии курса корабля. Угол между диаметральной плоскостью корабля илинией, направленной на предмет, называется курсовым углом (УК). Он считается до 180° вправо и влево от носа корабля, который в этом случае принимается за 0°. Указывая направление на какой-либо предмет, называют борт и число градусов, например: «Справа 30 — белая пирамида» или «Слева 25 — плавающий предмет» и т. п.
