Морские карты крупных масштабов, предназначенные для обеспечения плавания вблизи берегов, позволяют снимать с них координаты точки с точностью до десятых долей минуты дуги. Запись координат производится следующим порядком:

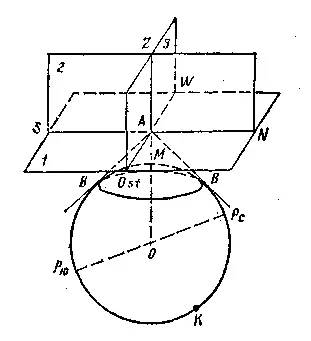

Сила земного притяжения позволяет наблюдателю в любой точке на земной поверхности с помощью нитки с грузом получить направление отвесной линии (вертикаль). Она будет всегда направлена к центру Земли, Воображаемую горизонтальную плоскость, перпендикулярную отвесной линии и проходящую через глаз наблюдателя А (рис. 19), называют плоскостью истинного горизонта наблюдателя (плоскость 1). Вертикальную плоскость, проходящую через глаз наблюдателя и земные полюсы, называют плоскостью истинного меридиана наблюдателя (плоскость 2), а большой круг МР сКР образовавшийся от мысленного пересечения земного шара этой плоскостью, представляет собой меридиан места, или меридиан наблюдателя.

Плоскость истинного меридиана наблюдателя пересекается с плоскостью истинного горизонта по линии N — S, которая называется полуденной линией, так как в этой плоскости Солнце бывает точно в полдень.

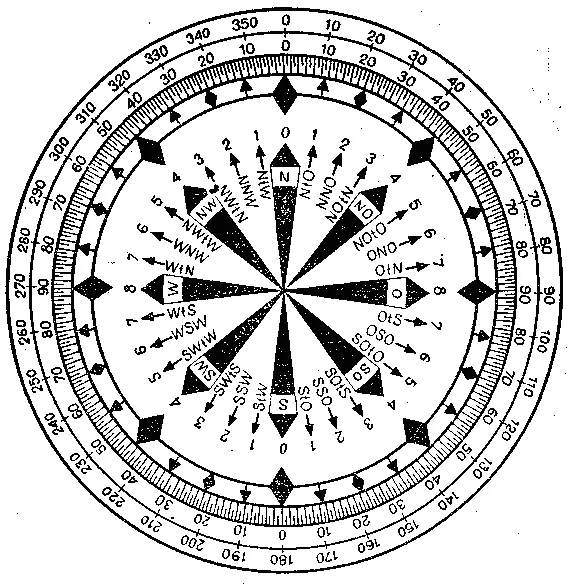

Вертикальную плоскость, проходящую через глаз наблюдателя перпендикулярно плоскости истинного меридиана наблюдателя, называют плоскостью первого вертикала (плоскость 5). Она пересекается с плоскостью истинного горизонта наблюдателя по линии Ost — W. Таким образом, пересечение взаимно перпендикулярных плоскостей истинного меридиана наблюдателя и первого вертикала дает четыре главные линии на плоскости истинного горизонта наблюдателя, которые указывают на главные точки горизонта: N, S, Ost и W. Если наблюдатель станет лицом к северу, то за спиной у него будет юг, справа — восток, слева — запад. Линии N — S, Ost — W в любой точке земной поверхности (кроме полюсов) занимают вполне определенное положение. Направления N, S, Ost и W называют главными направлениями, или главными румбами, которые делят истинный горизонт на четыре четверти: NOst — северо-восточную, SOst — юго-восточную, SW — юго-западную и NW — северозападную. Каждая четверть делится на 8 румбов, а весь горизонт — на 32 румба. Угол между соседними румбами составляет 11,25°. Такая система деления горизонта называется румбовой. Каждый румб имеет свое определенное направление и наименование (рис. 20). С ростом точности кораблевождения потребовалась более частая разбивка горизонта. Каждую четверть разбили на 90°. Главные румбы N и S отмечались О, a Ost и W — 90°, наименование четвертей осталось прежним. Такая система деления горизонта называется четвертной. Для указания направления по этой системе называется четверть и число градусов, например: NOst 47°, SOst 34°, SW 82°, NW 15° и т. д.

В настоящее время применяется система круговой разбивки горизонта на 360° без различия четвертей. В этой системе главные румбы обозначаются так: N — 0°(360°), Ost — 90°, S — 180°, W — 270°. Круговая система счета направлений проще и нагляднее других, но судоводитель должен уметь переводить направления, данные по одной системе, в направления по другой системе, так как при решении многих навигационных и астрономических задач получаются результаты с указанием наименования четверти.

Зная положение истинного меридиана наблюдателя, т. е. направления на географические (истинные) полюса Земли (Nи и Sи), мы можем определить направление на любой предмет, расположенный на земной поверхности. Для этого надо лишь измерить угол, заключенный между нордовой частью линии истинного меридиана и линией на предмет.

Узнать величину этого угла можно с помощью компаса и пеленгатора. Но беда в том, что стрелка магнитного компаса под действием сил земного магнетизма располагается не в плоскости истинного меридиана, а в плоскости магнитного меридиана и указывает направления на магнитные полюса Земли ( N M i S M). Угол, заключенный менаду направлениями на норд истинный и норд магнитный, называется магнитным склонением и обозначается буквой d. Склонение может быть остовым и иметь знак плюс, если магнитный меридиан отклонился от истинного к востоку, и вестовым (знак минус), если отклонение к западу. Магнитное склонение — важный элемент в кораблевождении, поэтому оно указывается на морских навигационных картах.
