Валерий Хорев - Твой нож

Итак, для изготовления колющих и режущих предметов подходят только инструментальные и другие специальные (!) стали высокого качества:

Углеродистые — У7, У8, У10, У12 и т. д.

Легированные — ШХ15, 40Х, 40Х13, ХВГ, 65Г, 95Х18, ХВФ, 9ХС и т. д.

Высоколегированные — 20Х17Н2, 12Х18Н10Т, Р6М5, Р18, Р14Ф4 и т. д.

Однозначно пригодны все типы рессорно-пружинных, жаропрочных и жаростойких, но подвопросны все типы конструкционных сталей. Достаточно сказать, что дагестанские оружейники в начале XX века лучшим материалом для своих знаменитых клинков почитали отслужившие паровозные пружины.

Любой нормальный справочник содержит длиннейшие перечни и таблицы с указанием марок стали, их состава и свойств. Важнейшим критерием пригодности является максимально достижимая закалочная твердость. Цифры ниже 50HRC нас не устраивают. Если сталь отвечает данному параметру, то прочие ее свойства настолько тесно связаны с процессами ковки, закалки, отпуска и всеми иными, что заранее цепляться за них нет никакого смысла — умелый кузнец сделает все, как надо, а опытный термист не подведет.

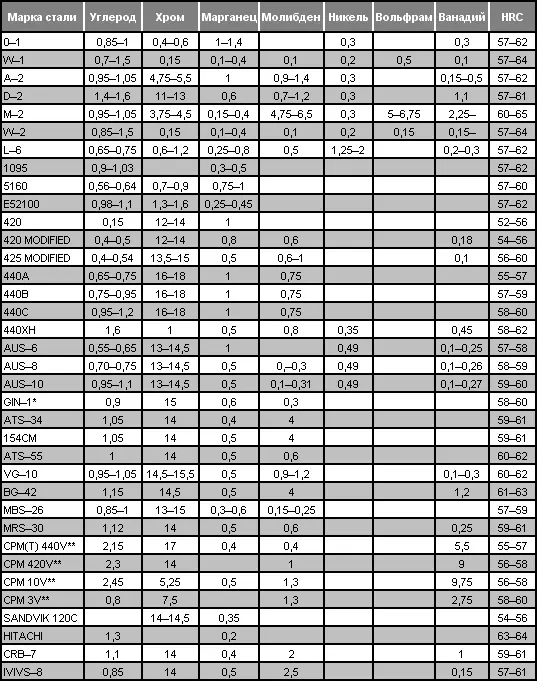

Поскольку проницательный читатель уже понял, чем следует руководствоваться при выборе отечественной стали, он без труда дополнит свои познания в этом вопросе, изучив любой из множества специальных справочников. Тем не менее в последнее время в массовую продажу поступает все большее число ножей иностранного производства, на которых четко обозначено, из какого материала сделан клинок. Если фирма-изготовитель вам незнакома и если это не Puma, Marttini или Randall, то во избежание пустой траты денег полезно иметь хотя бы общее представление о марках сталей, применяемых за пределами России. Взгляните на сводную таблицу (выше) с обозначением содержания всех основных компонентов, а также максимально возможной закалочной твердости.

Здесь представлены почти все марки стали, которые находят применение в производстве ножей, но наиболее популярной и распространенной остается сталь 440, соответствующая нашей 65Х13, из которой (а также из 40Х13) делается большинство хирургических инструментов, ввиду чего в народе ее прозвали «хирургической». Как правило, маститые оружейники для изготовления особенных, дорогих штучных изделий используют более редкие марки, обеспечивающие лучшие механические свойства, прежде всего — сочетание высокой (порядка 60 HRC) твердости с изрядной вязкостью, но для серийного производства достаточно проверенной и надежной «440»-й.

Практически каждому хорошо известно, что сталь требуется закаливать. Способность сплава «железоуглерод» после соответствующих термических операций приобретать повышенные твердость, упругость и прочность зависит от процентного содержания углерода: чем оно выше, тем легче сталь принимает закалку. Нижний порог лежит в пределах 0,3–0,4 %, после чего все ваши старания, нагревы и охлаждения будут бесплодны. При этом наличие или отсутствие каких бы то ни было легирующих добавок почти не влияет на результат, поскольку оные присадки служат в основном для выравнивания и уплотнения кристаллической структуры, уменьшения «зерна» и придания дополнительной вязкости и стойкости к растрескиванию, увеличению коррозионной инертности и так далее.

Грубо говоря, закалка есть процесс нагрева стали (не будем вдаваться в детали) до высокой температуры порядка 750–1100 °C с последующим резким охлаждением, чтобы произошедшие фазовые превращения не успели вернуться к исходному состоянию. Разумеется, температуры нагрева, охлаждающая среда и прочие тонкости для каждой конкретной стали сугубо индивидуальны.

В прежние времена любой нагрев мог производиться только в угольном горне с дутьем, и, как мы уже знаем, это предотвращало выгорание углерода из заготовки, а порой даже повышало его содержание. Опытный кузнец легко регулировал процесс, перемещая клинок выше или ниже в слое угля, угадывая притом температуру исключительно «на глаз», для чего в кузнице всегда стоял отнюдь не случайный полумрак.

На деле это не так сложно, умение автоматически приходит с опытом, но не зря во все века профессия кузнеца считалась загадочной, окруженной многочисленными мистическими проявлениями, не зависящими от видимых реальных причин. Интуитивное чутье и элементарная удача всегда предъявляли большие права на конечный результат, нежели пунктуальное соблюдение технологической цепочки. Достаточно сказать, что по сей день у легендарных японских мастеров, которых в стране считанные единицы и которые официально признаны «живым национальным сокровищем», почти 50 % клинков уходит в брак именно на стадии закалки, несмотря на талант, полувековой стаж и немыслимый опыт. Современного заводского технолога могут насмешить подобные цифры, однако выделка превосходного клинка все же отличается от налаженного конвейера закалки каких-нибудь шпилек или метчиков. Безусловно, массовое производство охотничьих, туристских, боевых и бытовых ножей также обходится минимальным процентом отхода, хотя мне доводилось не раз видеть клинки, «поведенные» буквально свиным хвостом. Если это не брак, то что?
