Если фрезу используют с аппаратом защитного отключения, то работать без индивидуальных защитных средств разрешается.

Электрокультиватор Ж-1500 не имеет ходовых колес и движется за счет вращения рабочих органов.

Электрорыхлитель почвы Ш63 «совмещает» в себе лопату, мотыгу, культиватор и борону. Он состоит из рамы Г-образной формы с двумя рукоятками, ножным прижимом и хомутами для крепления электрической сверлильной машины, рабочего органа с тремя сменными ножами размерами 140, 220 и 270 мм, ограждения и кабеля длиной 25 м (сечением 2х0,75 мм 2) с электрическим соединителем. На правой рукоятке машины установлен рычаг с тягой для включения и отключения электродвигателя сверлильной машины.

В комплект почвообрабатывающих машин входит устройство защитного отключения. Рыхлители и культиваторы комплектуют гибким шланговым кабелем длиной 15 или 25 м.

Роторный культиватор, роторный рыхлитель и электрофреза – малогабаритные электрифицированные почвообрабатывающие машины. Для привода культиватора и рыхлителя используются ручные сверлильные электрические машины ИЭ-1202 и ИЭ-1206 с однофазными электродвигателями мощностью 420 и 1150 Вт, для привода электрофрезы – трехфазный асинхронный двигатель мощностью до 3 кВт.

Малогабаритные электрические газонокосилки подбирают исходя из предполагаемой площади обработки.

Для борьбы с вредителями и болезнями плодово-ягодных и овощных культур, а также для полива растений, побелки деревьев, внутрипочвенной подкормки деревьев, подачи воды из искусственных и естественных водоемов служат электрифицированные передвижные (ОЭП-60, ЭОС-3, ЭОС-5) и переносные (СОМ, ОЭ-202, ОЭС, ОЭ-201) «Каскад», «Универсал» опрыскиватели.

Передвижные опрыскиватели состоят из тележки с двумя обрезиненными колесами, на которой расположен бак для рабочей жидкости со съемной крышкой. Внутри бака закреплены электронасос «Малыш», тройник для соединения с напорным шлангом длиной 10 м, выключатель, кабель длиной 40 м с электрическим вилочным соединителем.

Некоторые модели электроопрыскивателей укомплектованные кузовом грузоподъемностью до 75 кг, который устанавливается на шасси ручной тележки, которую можно использовать для перевозки грузов.

Переносной опрыскиватель СОМ включает в себя однофазный асинхронный электродвигатель, механизм привода, диафрагменный насос и распылитель. Кроме ранее перечисленных операций, опрыскиватель можно применять для дезинфекции, дезинсекции (уничтожения вредных насекомых), полива садово-огородных культур, мойки автомашин, выполнения окрасочных работ водно-известковыми и водно-меловыми растворами плотностью не более 1300 кг/м 3(1,3 г/см 3) и других бытовых целей.

Электроопрыскиватель подключают к однофазной сети напряжением 220 В только через устройство защитного отключения УЗО, используя кабель КРПТ 2х1,0 длиной 16 м.

Ручной малообъемный опрыскиватель ОМ-301 «Туман» имеет производительность не более 0,1 л/мин. рабочей жидкости – в 2–3 раза меньше, чем у ручных опрыскивателей, при большей эффективности осаждения. Вместимость бачка – не более 1,5 л. Рабочая ширина захвата – не менее 1 м. Для электропитания применяются круглые элементы типа А373 или А343. Напряжение питания – 12 В, потребляемая мощность – 5 Вт. Масса опрыскивателя без элементов питания – не более 1,2 кг.

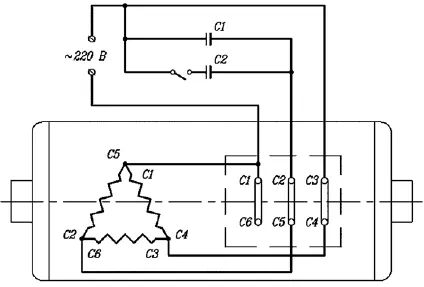

В однофазную сеть напряжением 220 В можно включить трехфазный асинхронный электродвигатель (рис. 46), если двигатель рассчитан на напряжение 220/380 В. При этом обмотки двигателя должны быть соединены в треугольник.

Рис. 46. Схема включения трехфазного электродвигателя в однофазную сеть

Количество конденсаторов, входящих как в рабочий блок емкостей 1 , так и пусковых 2 , зависит от мощности двигателя. Электропитание третьей фазы осуществляется от одной из фаз через блок конденсаторов, состоящий из включенных конденсаторов С 1 , которые мы будем называть рабочими , и отключаемых С 2 , которые в дальнейшем мы будем называть пусковыми .

Данные для расчета емкости рабочего и пускового конденсаторов можно найти на щитке электродвигателя.

Рассмотрим пример.

На щитке электродвигателя есть следующие данные: 2,2 кВт, Д/г 220/380 В; 8,6/4,9 А, из которых следует: мощность двигателя – 2,2 кВт (развивается двигателем при соединении обмоток двигателя в треугольник и включении его в сеть с напряжением 220 В); потребляемая сила тока – 8,6 А.
