Насос НЭБ-1/20 можно использовать для подъема воды из скважин диаметром не менее 200 мм, а также из любых естественных и искусственных водоемов.

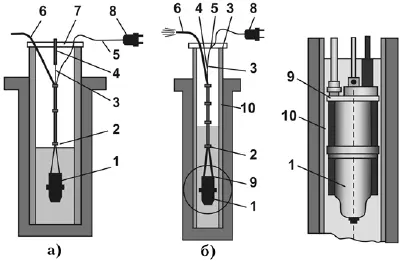

Рис. 44. Установка электронасоса типа «Малыш»:

а – в колодце; б – в обсадной трубе; 1 – насос; 2 – связка провода со шлангом; 3 и 4 – капроновая и пружинная (из резины) подвески; 5 – провод; 6 – шланг; 7 – перекладина; 8 – вилка; 9 – защитное кольцо; 10 – обсадная труба

Электронасос включают в работу сразу же после погружения без предварительной заливки водой. Перемещать или поднимать насос можно только после отключения его от электросети. Режим работы вибрационных насосов длительный. Однако время непрерывной работы не должно превышать 2 ч с последующим отключением на 15?20 мин. Пользоваться насосом следует не более 12 ч в сутки.

С помощью водоподъемных установок типа ВУ-1,5-19 и ВУ-45 можно полностью автоматизировать систему водоснабжения потребителей с суточным водопотреблением до 10 м 3. В комплект установки ВУ-1,5-19 входит насос «Агидель», в комплект установки ВУ-45 – вибрационный насос «Малыш».

Водоподъемные установки (рис. 45), включающие в себя двухкамерный гидроаккумулятор, блок автоматики, работают следующим образом. Напряжение подается на блок управления. При включении выключателя насос приводится в действие и вода направляется к потребителю. Если расход прекратится или станет меньше подачи насоса, то вода начнет поступать в нижнюю камеру гидроаккумулятора.

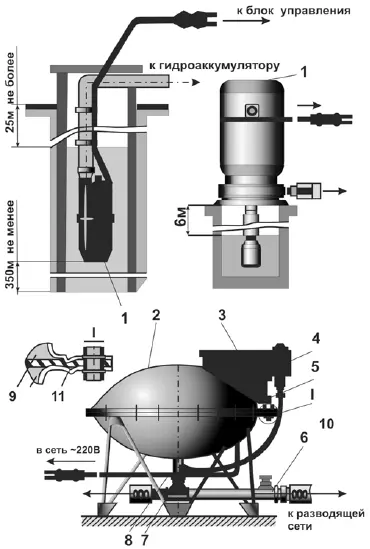

Рис. 45. Водоподъемная установка:

а и б – установки с насосами разных типов; в – гидроаккумулятор с блоком управления; I – узел соединения воздушной и жидкостной камер гидроаккумулятора с диафрагмой; 1 – насос; 2 – гидроаккумулятор; 3 – блок управления; 4 – датчик реле давления; 5 – вентиль для накачки воздуха; 6 – вентиль разводящей сети диаметром 25 мм; 7 – тройник диаметром 25 мм; 8 – водоподводящий патрубок; 9 и 10 – воздушные камеры; 11 —диафрагма

Наполняя гидроаккумулятор, вода сжимает воздушную камеру, давление в системе растет, и как только достигнет заданного значения, реле отключит насос. При возобновлении водопотребления вода в трубопроводную сеть будет подаваться из гидроаккумулятора под давлением сжатого воздуха. Постепенно давление в гидроаккумуляторе упадет, и когда оно достигнет нижнего значения настройки, реле включит насос в работу.

Для обработки почвы используются электрифицированные мобильные машины: электрофреза, электрокультиватор, электрорыхлитель.

Электрофреза ФС-0,7A рекомендуется для участков площадью 3?5 соток, применяется при обработке почвы на приусадебных участках, огородах, в парниках, садах, теплицах, для приготовления почвенных смесей. Производительность – 790 м 2/ч, ширина захвата – 700 мм, глубина обработки почвы – от 60 до 200 мм, рабочая скорость – 1,13 км/ч. Мощность электродвигателя – 3 кВт. Масса фрезы – 160 кг, габаритные размеры, мм: длина – 1835, ширина – 770, высота (регулируемая) – 840?1490.

Ходовые колеса фрезы с грунтозацепами и рабочие органы (правый и левый роторы, на которых установлены ножи) приводит в действие трехфазный электродвигатель с частотой вращения 1500 мин -1, напряжением 380 В. Диаметр ротора рабочих органов – 420 мм, частота вращения – 240 мин -1. Машина получает электроэнергию по гибкому шланговому четырехжильному кабелю КРПТ 3х1,5 + 1х1 длиной 50 м, на концах которого смонтированы электрические соединители. На панели правой рукоятки управления находятся ручной пускатель, пакетный переключатель изменения направления вращения ротора фрезы и вилочная часть электрического соединителя для подключения питающего кабеля КРПТ.

В комплект машины входит приспособление, состоящее из рамы, на которой установлены автоматический выключатель и барабан с рукояткой для намотки кабеля. Автоматический выключатель предназначен для защиты питающего кабеля, пусковой аппаратуры и электродвигателя от токов короткого замыкания и перегрузок.

При эксплуатации фрезы надо строго соблюдать правила техники безопасности: не допускать натяжения гибкого питающего кабеля и наездов на него самой фрезой и транспортными средствами; запрещается работать с фрезой без индивидуальных защитных средств – диэлектрических перчаток и галош.
