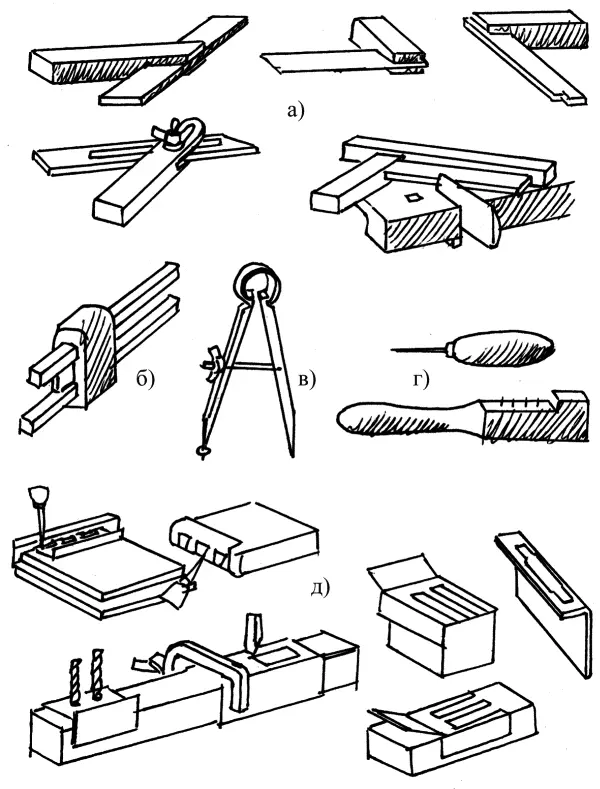

Рис. 10. Разметочный и измерительный инструмент: а – угольники; б – рейсмус; в – кронциркуль; г – шило и разметочная гребенка; д – разметочные кондукторы

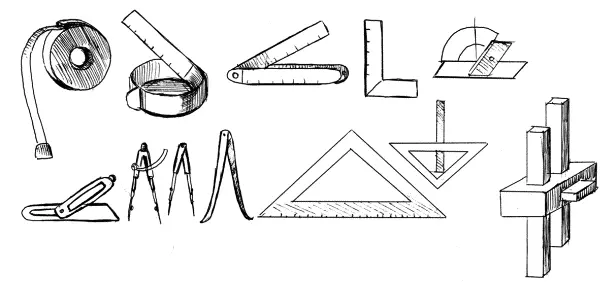

Рис. 11. Прочий измерительно-разметочный инструмент

Рулеткапредставляет собой круглый металлический или пластмассовый футляр, в котором заключена измерительная лента с нанесенными на ней делениями, выраженными в метрах, сантиметрах, миллиметрах. Рулетку применяют для линейных измерений, а также грубой разметки длинномерных пиломатериалов.

Метр-рулеткапредназначен для точного измерения и разметки по толщине и ширине коротких по длине заготовок. Он состоит из металлического футляра со спирально уложенной в него стальной лентой длиной 1–2 м, на которую нанесены деления.

Складной метрпредставляет собой набор металлических или деревянных линеек с нанесенными на них делениями. Линейки соединяются между собой с помощью шарниров и легко складываются или раздвигаются. Метр служит для измерений предметов незначительной длины.

Угольникпредназначен для разметки углов, проверки прямоугольности элементов столярных изделий и состоит из основания, в которое под прямым углом вмонтирована линейка. На линейке могут быть нанесены деления. Угольники бывают деревянные размером 250 × 160 × 22, 500 × 300 × 24 мм и металлические поверочные слесарные с широким основанием 60 × 40, 100 × 60, 160 × 100, 250 × 160, 400 × 250, 630 × 400, 1000 × 63 мм. Первая цифра – длина линейки, вторая – длина основания.

Угольник-центроискательпредназначен для определения центра у цилиндрического предмета. К угольнику прикреплена линейка. В верхней части он скреплен планкой.

Линейку устанавливают таким образом, чтобы она находилась в середине скрепляющей планки и делила прямой угол угольника пополам. Предмет цилиндрической формы, в котором нужно найти центр, кладут на угольник и при помощи линейки проводят две пересекающиеся линии, которые одновременно являются диаметрами. Точка пересечения линий (диаметров) и будет центром предмета цилиндрической формы.

Чертежный угольникнеобходим для проведения линий под разными углами. Столярный угольник– для прочерчивания прямых углов, нанесения параллельных и перпендикулярных линий. Последний состоит из короткой толстой стороны, называемой колодкой, и тонкой длинной стороны – пера.

Для разметки используются деревянные (1–2 м) и прозрачные из оргстекла (25–50 см) линейки. Последние в основном служат для нанесения рисунка геометрической резьбы.

Ерунокпредназначен для разметки и измерения углов 45° и 135°. Он состоит из основания – колодки, в которую вставлена деревянная или металлическая линейка под углом 45°, и пера, которое крепят на середину колодки.

Деревянная или металлическая малкапредназначена для измерения углов по образцу и перенесения их на заготовки. Она состоит из основания – колодки и линейки, соединенных между собой шарнирно.

Циркульприменяют для перенесения размеров на заготовки и для очерчивания круглых разметок. Они бывают простые, с дугой для разметки больших диаметров, с пружиной.

Циркуль с линейкойудобен для прочерчивания окружностей. Состоит он из бруска с разметкой и зажимом для карандашей, а также из передвижной стойки-центра.

Кронциркульпредназначен для измерения диаметров деталей в токарном деле, а также круглых и цилиндрических деревянных заготовок. Чтобы центральная иголка не врезалась глубоко, следует на конец кронциркуля напаять шайбу так, чтобы конец иголки выступал из нее не более чем на 1,5–2 мм; другой конец кронциркуля затачивают лопаточкой вдоль дуги. Большие дуги чертят с помощью планки.

Штангенциркульнеобходим для точных измерений внешних и внутренних размеров различных изделий.

Делитель окружностиприменяется для разметки многогранников, определения центра окружности токарных заготовок и др.

Нутромериспользуют для измерения внутренних диаметров отверстий. Применяется он при изготовлении токарных изделий с внутренними полостями.

Уровень с отвесомпредназначен для проверки вертикальности и горизонтальности деталей.
