При разметке гнезда под замок шаблон надевают на кромку двери так, чтобы горизонтальная ось его находилась на расстоянии 1000 мм от низа двери, после чего карандашом размечают гнездо и положение замочной скважины. Затем долотом выбирают гнездо и высверливают замочную скважину. Гнездо под замок можно выбирать на горизонтально-сверлильном станке, электросверлилкой или электродолбежником за несколько приемов.

В коробке необходимо выбрать стамеской место для запорной планки. Его намечают, прикладывая планку к бруску коробки и обводя по контуру карандашом.

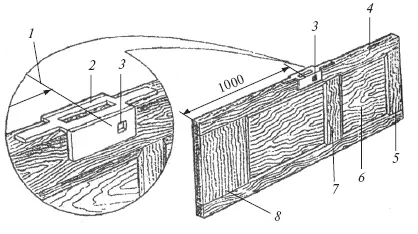

Рис. 91.Шаблон П. Е. Кускова для разметки гнезда под врезной замок двери: 1 – ось шаблона; 2 – шаблон; 3 – замочная скважина; 4 – вертикальный брусок двери; 5 – верхний горизонтальный брусок; 6 – филенки; 7 – средний горизонтальный брусок; 8 – нижний горизонтальный брусок

Замки врезают в вертикальные бруски рамочных дверей, но выше или ниже среднего горизонтального бруска. Врезать замки против средних брусков не допускается, так как при этом нарушается прочность шипового соединения.

Затем подгоняют дверное полотно к коробке, подчищая при необходимости отдельные места.

На специальный стол или верстак кладут собранную коробку и дверь тщательно подгоняют к четвертям коробки таким образом, чтобы она лежала заподлицо с кромкой коробки. После вгонки дверь должна иметь двухмиллиметровый зазор между обвязкой и четвертью коробки, необходимый для нормальной эксплуатации двери.

В двупольных дверях перед вгонкой в коробку предварительно отбирают фальцы по створу дверей на фрезерном станке или ручным инструментом, затем двери складывают в местах створа (фальцами) и вгоняют обычным способом. Зазор в местах створа должен составлять 2 мм. После подгонки ставят на клею, шурупах нательники и навешивают двери на петли. Гнезда под петли выбирают на рабочем месте с помощью шаблона Павлихина.

Каждое полотно навешивают на две или три петли, причем бауты верхней и нижней петель должны быть на одной вертикальной оси. Петли располагают так, как показано на рис. 92.

Двери входные в здания навешивают на петли ПН1-150, ПН2-150, ПН3-130, ПН3-150, внутренние двери – на петли ПН4, имеющие размер 98 мм.

После пригонки и навешивания двери весь блок проверяют, в необходимых местах зачищают провесы. Дверь не должна пружинить при открывании и закрывании; на петлях она должна вращаться свободно. В дверном блоке не допускается покоробленность, перекосы более 2 мм в любом направлении, необработанные места и шероховатость. Готовый блок расшивают упаковочными планками и направляют для окраски и остекления.

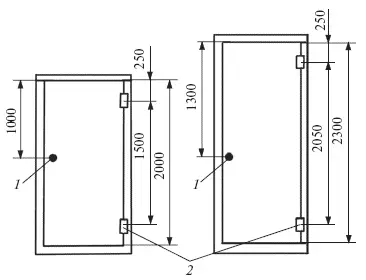

Рис. 92.Схема установки приборов на дверных блоках: 1 – замок с ручкой; 2 – петли

К встроенной мебели относятся встроенные шкафы, шкафы-перегородки и антресольные шкафы. В спальнях устраивают шкафы для одежды и белья, в передней – для верхней одежды и хозяйственных предметов. Их устанавливают в жилых и общественных зданиях в специально отведенных местах; нишах и коридорах, используя в качестве заднего полика, боковых стенок и крышек внутренние стены здания.

В жилых домах применяют сборную встроенную мебель с унифицированными элементами щитовой и каркасной конструкции.

На строительство встроенная мебель поступает в виде отдельных элементов (рис. 93), готовых к монтажу. Для придания мебели красивого внешнего вида ее облицовывают различными материалами: шпоном из древесины ценных пород, покрывают светлым лаком; твердыми древесноволокнистыми плитами или фанерой, предварительно облицованными текстурной бумагой с имитацией под древесину ценных пород; эмалями, гармонирующими по цвету с отделкой помещения.

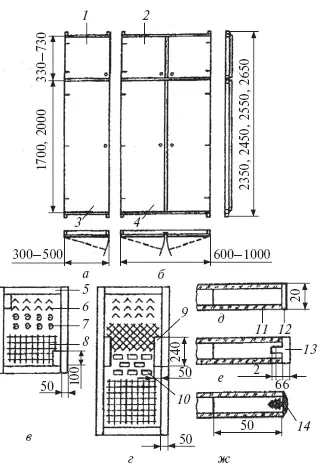

Рис. 93.Элементы встроенной мебели: а – однопольная шкафная дверь; б – двупольная шкафная дверь; в – антресольная дверь (разрез); г – шкафная дверь (разрез); д – обкладка; е – деревянная обкладка двери; ж – обкладка двери хлорвиниловым профилем; 1 – антресольный однопольный блок; 2 – антресольный двупольный блок; 3 – однопольный шкафной блок; 4 – двупольный шкафной блок; 5 – металлическая скрепка; 6 – заполнение из ломаных полосок; 7 – заполнение серединки спиралями; 8 – заполнение серединки из решетки твердых древесноволокнистых плит; 9 – брусок под замок, ручку-завертку; 10 – заполнение серединки брусками; 11 – облицовка из твердых древесноволокнистых плит; 12 – планка; 13 – деревянная обкладка; 14 – хлорвиниловый профиль
