При продольной распиловке короткие доски с разметкой закрепляют в тисках в вертикальном положении так, чтобы риска была видна работающему (рис. 17, в, г ). Пилу ставят на линию разметки и медленным движением на себя делают глубокий пропил, после чего можно пилить в полный размах пилы. Можно пиление производить по бруску (рис. 17, д ).

При пилении нужно следить за качеством распиливаемой поверхности. Шероховатая, грубая поверхность получается, если пилят древесину пилой с крупными и неправильно разведенными зубьями, а также при работе с плохо заточенной пилой. Неправильный распил древесины получается также при сильном нажиме пилой и при отклонении от риски.

При поперечном распиливании досок, брусков (рис. 18) материал кладут на верстак или стол так, чтобы отпиливаемый отрезок свисал с него, и по сделанной заранее риске делают запил, держа лучковую пилу правой рукой за стойку выше ручки, а левой поддерживают материал.

Для точного поперечного раскроя доски, бруска под определенным углом без разметки применяют распиловочный ящик (рис. 19), в боковых стенках которого имеются пропилы, сделанные под определенным углом (45°, 90°). При пилении материал поддерживают левой рукой, а правой берут за стойку пилы и, направляя ее в нужный пропил, торцуют материал.

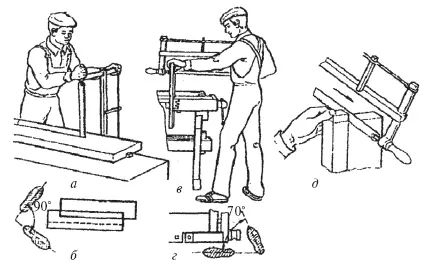

Рис. 17.Продольный раскрой: а – досок, уложенных на верстаке; б – положение ног работающего при продольном распиливании доски, уложенной горизонтально; в – досок в вертикальном положении; г – положение ног работающего при вертикальном положении доски; д – начало пиления по бруску

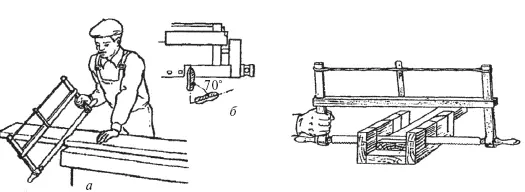

Рис. 18.Поперечный раскрой досок: а – пиление доски: б – положение ног работающего при поперечном раскрое (пилении)

Рис. 19.Поперечное пиление лучковой пилой в распиловочном ящике (штоссладе)

Механизированное пиление.Ручное пиление древесины – трудоемкая и малопроизводительная операция. Применение электроинструмента для пиления древесины повышает производительность труда в 5– 10 раз, не требует больших физических усилий и повышает качество работ. Для механизированного пиления применяют ручные цепные и дисковые электрические пилы. Цепные электропилы предназначены для поперечного раскроя круглого леса, брусьев, досок.

Дисковые электропилы служат для продольного и поперечного раскроя досок и брусков различных пород древесины. Электропилу ИЭ-5107 применяют для распиловки досок, брусков толщиной до 65 мм вдоль и поперек волокон. Ею можно раскраивать древесину под нужным углом (0–45°). Она состоит из электродвигателя, одноступенчатого редуктора, подвижного и неподвижного защитных кожухов, основания, пильного диска, ножа для расклинивания распиливаемого материала, рукоятки с выключателем и фильтром для подавления радиопомех, ручки, токоподводящего кабеля со штепсельной вилкой. Работать пилой безопасно, так как электродвигатель имеет двойную изоляцию (класс защиты 11). Электропилу ИЭ-5107 можно эксплуатировать и как стационарный станок, установив и закрепив ее на верстаке.

В электропилах применяют плоские ручные пилы диаметром 160–300 мм толщиной 1,2–1,8 мм.

Дисковыми электропилами распиливают древесину вдоль (рис. 20, а ) и поперек волокон (рис. 20, б ), выбирают четверти (рис. 20, в ) и зарезают шипы, гребни (рис. 20, г ). Общий вид дисковой пилы показан на рис. 21.

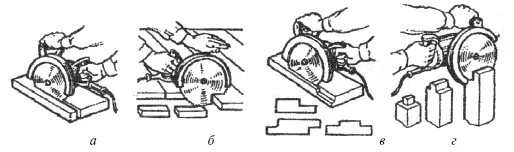

Рис. 20.Приемы работы дисковой электропилой: а – пиление древесины вдоль волокон; б – пиление древесины поперек волокон; в – выборка четверти; г – зарезка шипов, гребней

Рис. 21.Пила ручная электрическая дисковая по дереву: 1 – кабель; 2 – рукоятка основная; 3 – электродвигатель; 4 – рукоятка; 5 – панель (плита опорная); 6 – пильный диск; 7 – ограждение (кожух)

До начала работы нужно осмотреть пильный диск, проверить правильность развода и заточки зубьев пил, отсутствие трещин на диске, а также правильность посадки его на шпиндель, крепление гайкой. Кроме того, проверяют исправность редуктора путем проворачивания пильного диска. Если пильный диск вращается легко, редуктор исправен, а если диск движется с трудом, то, видимо, в редукторе загустел смазочный материал. Для разжижения смазочного материала электропилу включают на холостой ход на 1 мин. После проверки работы пилы вхолостую берут левой рукой переднюю рукоятку электропилы, а правой – заднюю и плавно опускают пилу на обрабатываемый материал, укрепленный на верстаке, столе. Во избежание порчи верстачной доски под распиливаемый материал подкладывают дефектный материал. Пильный диск устанавливают по отношению к панелям (плите) таким образом, чтобы он выступал на глубину пропила.
