Вследствие того, что полотно у лучковой пилы натянуто, его делают длиннее и тоньше, чем у ножовки, поэтому ею можно пилить в полный размах, благодаря чему пропил получается тоньше и качественнее.

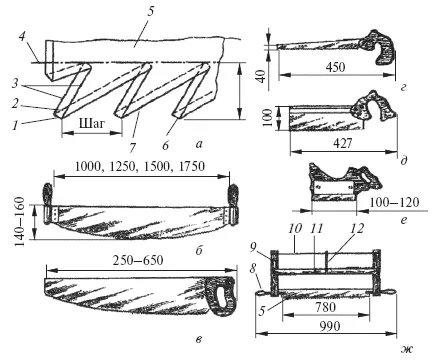

Рис. 12.Ручные пилы и их элементы (а): б – поперечная двуручная; в – ножовка широкая поперечная; г – ножовка узкая; д – ножовка с обушком; е – ножовка-наградка; ж – лучковая пила; 1 – передняя короткая режущая кромка; 2 – передняя грань; 3 – боковые режущие кромки; 4 – линия основания зубьев пилы; 5 – полотно пилы; 6 – вершина зуба; 7 – пазуха, или впадина, зуба пилы; 8 – ручка; 9 – стойки; 10 – тетива; 11 – средник; 12 – закрутка.

Лучковые пилы бывают размашные (распускные), поперечные, выкружные, шиповые.

Размашные пилы имеют полотно шириной 45–55 мм, толщиной 0,4–0,7 мм. Шаг зубьев 5 мм, угол заострения зубьев 40–50°. Заточка зубьев прямая. Длина полотна 780–800 мм. Эти пилы применяют для продольного пиления древесины.

Поперечные пилы имеют ширину полотна 20–25 мм, толщину 0,4–0,7 мм, шаг зубьев 4–5 мм, угол заострения зубьев 65–80°. Зубья имеют форму равнобедренного треугольника, заточка косая. Длина полотна 750–800 мм.

Выкружные пилы применяют для криволинейного фигурного пиления. Они имеют полотно длиной до 500 мм, шириной 4–15 мм; зубья с прямой заточкой и с шагом 2–4 мм, угол заострения 50–60°. Толщина полотна пилы не более 1 мм, поэтому получается узкий пропил.

Шиповые пилы используют для выпиливания шипов и проушин. Они имеют полотно шириной 40–50 мм, толщиной 0,4–0,5 мм, зубья прямоугольной формы с шагом 3–4 мм и углом заострения 80–85°. Пила имеет длину 600–700 мм.

По окончании пиления тетиву следует несколько ослабить, чтобы не растягивать полотно пилы. Ручки должны входить в стойки плотно и поворачиваться с небольшими усилиями. Кроме этого, чтобы избежать растяжения тетивы в нерабочем состоянии, следует немного отпустить закрутку.

Подготовка ручных пил к работе.Подготовка пил заключается в фуговании, разводке и заточке. Сначала пилы надо тщательно очистить от смолы, приставших опилок, ржавчины, промыть в керосине. Если поверхности полотен имеют неровности, их выправляют молотком на ровной металлической плите. Затем приступают к фугованию – выравниванию вершин зубьев пил, так как они должны находиться на одной высоте.

В деревянную колодку (рис. 13, а ) вставляют напильник, после чего колодку с напильником надевают на пилу и двигают по полотну, выравнивая при этом вершины зубьев.

Выравнивать вершины зубьев пилы можно и другим способом. В верстаке укрепляют доску (рис. 13, б ), в прорезь которой вставляют напильник, после чего полотно пилы вставляют в эту прорезь зубьями вниз и, двигая пилой по напильнику, выравнивают вершины зубьев. Выравнивать вершины зубьев необходимо периодически, иначе они будут неравномерно участвовать в пилении. Качество фугования проверяют, прикладывая к вершинам зубьев линейку. Если вершины зубьев плотно примыкают к ребру линейки, фугование выполнено правильно.

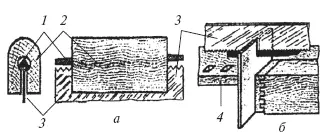

Рис. 13.Фугование вершин зубьев пилы: а – в специальной колодке; б – на верстаке; 1 – напильник; 2 – колодка; 3 – пила; 4 – верстак.

В процессе пиления полотно пилы трется о стенки распиливаемой доски и зажимается в пропиле. Во избежание зажима полотна пилы в пропиле зубья необходимо разводить. Развод зубьев пил заключается в том, что их поочередно отгибают: четные зубья – в одну сторону, а нечетные – в другую. При разведении зубьев нужно отгибать на сторону не весь зуб, а только его верхнюю часть примерно на высоте 2/3 от вершины. При пилении древесины твердых пород зубья разводят на 0,25– 0,5 мм на сторону, а мягких пород – на 0,5–0,7 мм. Надо строго соблюдать величину развода, так как при широком разводе пропил получается большим и неровным.

Зубья ручных пил разводят разводками (рис. 14, а ) следующим образом: полотно пил плотно зажимают в тиски, а затем отгибают зубья попеременно то в одну, то в другую сторону. Разводить зубья пилы нужно равномерно, не применяя больших усилий и резких движений, так как иначе можно сломать зуб.

Помимо обычной, применяют универсальную разводку (рис. 14, б ). Правильность развода зубьев пилы проверяют шаблоном (рис. 14, в ), прикладывая его к полотну пилы, зажатой в тисках. Сначала проверяют четные зубья, а затем нечетные. Неправильно отогнутые зубья нужно исправить.
