При сборке балочного цокольного перекрытия с применением прогонов (балок) при теплом подполье нужно следить за тем, чтобы после устройства перекрытия уложенная по периметру цокольная обвязка была на одном уровне с верхом лаг. Горизонтальность расположения верха лаг и цокольной обвязки проверяют уровнем и отфугованной рейкой.

Основной несущий элемент – стеновая панель, воспринимающая нагрузки от перекрытий, крыши, снега, ветра и т. д. Панели выпускают размером 600×3000, 1200×3000 мм, а также размером на стену комнаты или на стену дома. Стены собирают из вертикальных панелей, которые на стройку поступают в готовом виде.

Чердачное перекрытие собирают из полуферм с шагом 1,2 м, по нижним поясам которых подшивают потолок из досок толщиной 25 мм. По потолку укладывают твердые древесноволокнистые плиты. Утепляют перекрытия минераловатными плитами по слою пергамина. Крыша двускатная, кровля из асбестоцементных плит. Веранду собирают также из панелей.

Монтаж элементов дома в зависимости от их объемов ведут автомобильным краном или вручную. Наружные стены собирают в такой последовательности: на цоколь на пакет антисептированной или просмоленной пакли, обернутой толем или рубероидом, укладывают цокольную обвязку, которую крепят гвоздями 5×150 мм. На наружной плоскости горизонтально уложенной обвязки по периметру здания намечают согласно монтажному плану проекта дома оси стыков панелей, после чего по периметру фундамента и внутри дома раскладывают наружные и внутренние панели. Обычно панели устанавливают на цокольную обвязку на рейку-шпонку, для чего в обвязке предварительно выбирают паз. В обвязку вкладывают рейку, которая своей выступающей частью в дальнейшем войдет в нижний брусок каркаса панели.

Сборку дома начинают с угла (рис. 139, а ), при этом две панели наружных стен устанавливают на обвязку (рис. 139, б ) под прямым углом так, чтобы низ панели плотно сел на обвязку и рейка, вложенная в цокольную обвязку, вошла в нижний паз бруска панели. После установки панелей монтируют угловой вкладыш, выверяют вертикальность по отвесу, а горизонтальность по уровню. Затем панели крепят к обвязке гвоздями длиной 120–150 мм. После этого устанавливают остальные панели, следя за тем, чтобы они располагались строго по намеченным осям на обвязке. Установив каждую панель в проектное положение, проверяют ее вертикальность и крепят к обвязке гвоздями. Каждую вторую или третью панель временно крепят раскосами. По окончании монтажа наружных и внутренних панелей по верху наружных панелей укладывают слой антисептированной или просмоленной пакли и по нему к панелям прибивают бруски верхней обвязки. Стыки обвязки не должны совпадать со стыками смежных панелей. Обвязку крепят к панели, устанавливая в пазы рейки. Некоторыми проектами предусмотрена установка панелей на обвязку без реек. В этом случае необходимо укладывать паклю между обвязкой и панелями и конопатить швы.

Панели перегородок монтируют после устройства чердачного перекрытия, стропил и покрытия крыши. При сборке домов особое внимание нужно обратить на тщательное выполнение стыков, их качественную заделку, а также на то, чтобы панели, особенно внутри помещения, в местах соединения не имели уступов (провесов), иначе после склеивания их обоями поверхность стены будет неровной.

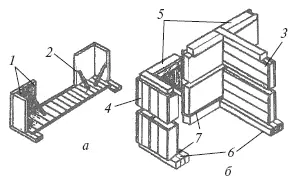

Рис. 139.Схема монтажа стен дома панельной конструкции: а – установка панелей в углах; б – укладка обвязок; 1 – панели наружных стен; 2 – временные раскосы крепления панелей; 3 – средняя несущая стена; 4 – продольная стена; 5 – верхняя обвязка; 6 – цокольная обвязка; 7 – пакет из трех слое в битумированной бумаги и тонкого слоя минеральной ваты.

Чердачное перекрытие может быть панельным или собранным на основе деревянных полуферм, соединенных между собой верхней и нижней накладками с креплением гвоздями. К нижним поясам ферм крепят гвоздями 3,5×90 мм потолок из досок толщиной 25 мм, облицовывают его пергамином или полиэтиленовой пленкой, а затем твердой древесноволокнистой плитой толщиной 4 мм. После покрытия крыши чердачное перекрытие утепляют минераловатными плитами марки 100 (для зданий, эксплуатируемых при температуре –30 °C). Для прохода по чердаку по верху нижних поясов ферм кладут ходовые доски размером 50×150 мм. При монтаже чердачного перекрытия из панелей их укладывают на верхнюю обвязку стен, проверяют на горизонтальность, а затем крепят к обвязке и между собой гвоздями. Стыки между панелями чердачного перекрытия тщательно утепляют и закрывают нащельниками.
