Монтаж деревянных элементов с подъемом состоит из следующих основанных операций: строповки, оттягивания при подъеме и заводке конструкции, подъема и установки в проектное положение, временного крепления и выверки правильности установки, расстроповки и окончательного закрепления. Монтаж зданий и сооружений из деревянных конструкций выполняют в соответствии с проектом производства работ.

До начала монтажа конструкций тщательно проверяют их годность, соответствие геометрических размеров и формы чертежам. Кроме того, конструкции надо раскрепить, чтобы при подъеме они не деформировались. До установки в проектное положение на конструкциях наносят краской места строповки.

Поднимают конструкции в два приема на высоту 20–30 см, после проверки надежности крепления производят дальнейший подъем.

Сборные деревянные конструкции монтируют после выполнения нулевого цикла. Без освидетельствования и приемки фундаментов и других опорных частей монтаж конструкций начинать нельзя. Места опирания деревянных конструкций на каменные или бетонные опорные части необходимо до монтажа тщательно выверить по горизонтали и высоте. При несоответствии их проектным данным на место опирания наносят цементный раствор прочностью не менее 50 % марочной. После выверки мест опирания конструкций проверяют оси их установки.

До подъема элементы и конструкции очищают от грязи, наледи, снега. Элементы следует поднимать плавно, без рывков, раскачивания, вращения. Для исключения вращения к элементу прикрепляют тонкий канат, который оттягивается монтажником.

Деревянные конструкции, установленные на опорные части, освобождают от захватов и стропов лишь после их закрепления. Конструкции должны быть окрашены до начала монтажа.

Почти все строительные организации ведут монтаж домов с применением механизмов. Для монтажа деревянно-панельных одно– и двухэтажных домов в основном применяют самоходные стреловые краны.

Выпускаемые домостроительными предприятиями элементы домов порой имеют недостаточно высокую сборность, поэтому на стройках плотникам приходится до монтажа собирать их в укрупненные элементы на бойках (стропила, фермы, фронтоны и др.).

Укрупняют элементы домов, как правило, в зоне действия монтажных механизмов во время их стоянки, чтобы их легко было подавать в проектное положение.

Монтаж деревянных домов производится двумя способами: последовательным и параллельным. При последовательном способе монтажа каждый последующий дом строится после окончания предыдущего, а при параллельном способе монтажа все одинаковые дома поселка, села строятся одновременно, при последовательном выполнении цикла работ. Выбор того или иного способа строительства зависит от объема работ, степени механизации процессов строительства и др.

Каркасные дома(рис. 137). Стены каркасного дома состоят из стоек, обвязок, ригелей. Расстояние между осями стоек обычно принимают 600 мм, т. е. равным планировочному модулю. Несущей конструкцией, воспринимающей нагрузки от перекрытий, крыши, снега, является каркас, а теплоизолирующей – заполнение (утеплитель) между каркасом.

Каркасные дома после возведения почти не дают осадки стен, поэтому окончательно отделывать стены (оштукатуривать) можно сразу после сборки здания. Дома каркасной конструкции достаточно сейсмостойки. Недостаток их – большая трудоемкость сборки.

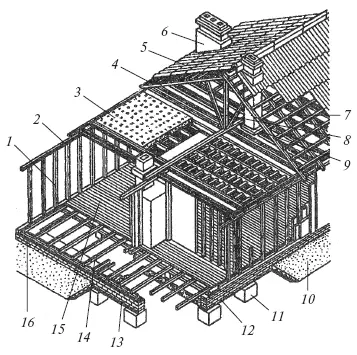

Рис. 137.Одноквартирный четырехкомнатный жилой дом каркасной конструкции: 1 – рама каркаса; 2 – обвязка рам; 3 – чердачное перекрытие; 4 – стропила; 5 – кровля; 6 – дымовая труба; 7 – обрешетка; 8 – стойка; 9 – подкос; 10 – отмостка; 11 – фундаментные столбики; 12 – цокольная перемычка; 13 – цоколь; 14 – цокольное перекрытие; 15 – доски для покрытия полов; 16 – гидроизоляция

Каркасы стен состоят из рам, представляющих собой верхнюю и нижнюю обвязки с расположенными между ними стойками, раскосами, ригелями сечением 50×80–100 мм и другими элементами. Рамы собирают на гвоздях. Жесткость каркасов (устойчивость) обеспечивается междуэтажными, чердачными перекрытиями, диагональной наружной обшивкой, перегородками.

Раму каркаса собирают на бойке в горизонтальном положении и при сборке поднимают в вертикальном положении краном. В двухэтажных зданиях рамы для каркаса бывают двух видов: собираемые на высоту одного этажа и собираемые на высоту двух этажей. В домах с рамами, собираемыми на один этаж, балки междуэтажного перекрытия опираются на обвязки рам, а в рамах, собираемых на два этажа, – на врезанные в стойки каркаса доски на ребро.
