Через каждые 50 тыс. км пробега следует производить осмотр резинотехнических и полиамидных элементов редуктора, через каждые 3 года эксплуатации требуется производить замену диафрагмы редуктора.

Если в ходе осмотра деталей обнаружены повреждения или износ определенных элементов, нужно заменить их новыми (рис. 91).

В ходе осмотра следует обратить внимание на герметичность клапанов, проверить состояние резиновых уплотнителей, осмотреть диафрагмы первой и второй ступеней редуктора.

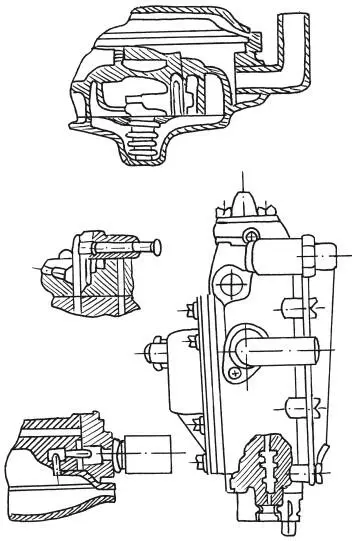

Рисунок 91. Двухступенчатый редуктор-испаритель:

Часто под клапаны попадают различные инородные частицы – это могут быть кусочки ржавчины, окалины. Со временем наблюдается засмоление клапанов, нарушается их работа, из-за чего происходят сбои в работе двигателя, особенно это заметно при его запуске и работе на малых оборотах, что, в свою очередь, становится причиной скопления газа в подкапотном пространстве.

В том случае, если в ходе осмотра выявлены незначительные повреждения клапанов и седел первых двух ступеней редуктора, их края можно подрезать и отшлифовать.

Если клапаны сильно изношены, покрыты трещинами или получили серьезные повреждения, их полностью заменяют.

Если в ходе осмотра установлено нарушение герметичности клапана, необходимо снять и полностью заменить его уплотнитель, а сам клапан продуть. В ходе технического осмотра производят очистку клапана от всех видов загрязнений.

Нарушение герметичности диафрагм редуктора может возникнуть в результате:

✓ временного износа;

✓ механических повреждений;

✓ неправильной установки;

✓ попадания на поверхность агрессивных жидкостей.

Если повреждения незначительны, диафрагмы следует заклеить. При серьезных повреждениях надо разобрать редуктор и полностью заменить поврежденные элементы.

Для замены диафрагмы и очистки клапанов необходимо разобрать редуктор. Сначала надо снять электромагнитный клапан и отвинтить винты крышки второй ступени редуктора.

После того как крышка снята, извлекают диафрагму и открепляют клапан от рычага, ось рычага вынимают, а клапан осматривают на герметичность. Для проверки второй диафрагмы нужно отвернуть четыре винта крепления разгрузочного кольца, вынуть его и снять диафрагму.

После очистки и осмотра всех деталей второй ступени редуктор собирают в обратной последовательности.

Если требуется проверить первую ступень, нужно отвинтить крышку с обратной стороны, вынуть пружину и осмотреть диафрагму. Если при проверке диафрагмы выявлено, что деталь разбухла, расслоилась, появились места, разъеденные различными агрессивными химическими веществами, порвалась или износилась, ее заменяют новой.

В ходе проверки редуктора все составные элементы системы промывают бензином. При установке новой диафрагмы необходимо добиться полного совпадения отверстий в детали с винтовыми креплениями, при установке рычага его немного наклоняют в сторону редуктора.

После сборки редуктор следует проверить на герметичность, для этого на все соединения кисточкой наносят мыльный раствор, после чего плотно затыкают специальной заглушкой входной патрубок газа, а через входной штуцер начинают подавать сжатый воздух под давлением в 0,05 МПа. В отверстие, расположенное в центральной части крышки редуктора, вставляют деревянную палку с тупым концом и осторожно надавливают ею на диафрагму второй ступени редуктора. В том случае, если герметичность не нарушилась, пузырьки воздуха на нанесенном мыльном растворе не появятся.

Для проверки герметичности испарителя редуктора один штуцер затыкают пробкой, а через второй начинают подавать сжатый воздух, оба штуцера и места соединения корпусов редуктора обрабатывают мыльным раствором. В том случае, если при подаче воздуха на поверхности не появятся пузырьки воздуха, испаритель герметичен.

После проверки редуктора его устанавливают на автомобиль.

В ходе эксплуатации автомобиля на газовом топливе в полости второй ступени редуктора скапливается конденсат, поэтому через каждые 4 заправки автомобиля нужно отворачивать перепускной клапан, расположенный внизу редуктора, и сливать накопившуюся жидкость.

В холодное время года следует внимательно следить за состоянием редуктора, утеплять двигатель и редуктор и не допускать проникновения внутрь холодного воздуха. Особое внимание надо уделить проверке работы термостата – в норме он должен нагреваться первым и обогревать радиатор.
