В норме уровень тормозной жидкости находится между отметкой «МАХ» на горловине и ее нижним краем (рис. 73 а).

Если уровень понизился, нужно долить тормозную жидкость. Для этого надо отсоединить провода датчика уровня тормозной жидкости, снять с бачка крышку и вынуть ее вместе с поплавком от датчика уровня жидкости (рис 73 б).

Доливать в бачок следует только ту жидкость, которая там уже есть, повторное использование жидкости не допускается. При выборе ее марки надо приобретать те жидкости, которые рекомендованы производителем автомобиля.

Крышку осторожно кладут на заранее приготовленную чистую тряпку, в бачок доливают жидкость, чтобы ее уровень сравнялся с отметкой «МАX» (рис. 73 в), после чего заворачивают крышку, присоединяют провода и проверяют работу датчика уровня на крышке бачка (рис. 73 г). Для этого включают зажигание и пальцем нажимают толкатель на крышке бачка; на панели приборов включается красный свет сигнализатора, который не должен гаснуть, пока нажат толкатель.

После проверки работы зажигание выключается.

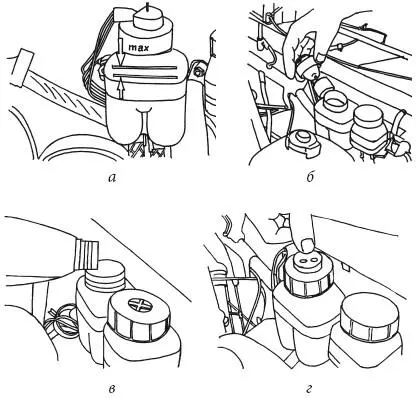

Рисунок 73. Проверка уровня тормозной жидкости

Для проверки герметичности гидропривода автомобиль ставится на эстакаду или поднимается на опоры, передние колеса снимаются. Визуальный осмотр проводят сверху, открыв капот, снизу и с боков автомобиля.

В ходе осмотра проверяют затянутость гаек, герметичность хомутов и заглушек; при необходимости крепежные элементы подтягивают, все поврежденные шланги заменяют новыми.

Если в ходе осмотра выявлены повреждения и разгерметизация колесных цилиндров, необходимо произвести их замену на СТО.

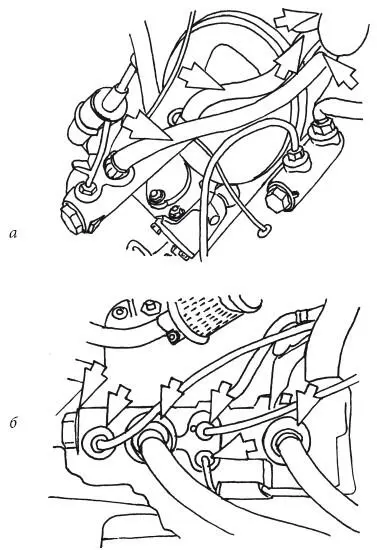

Рисунок 74. Основные узлы для проверки гидропривода

В ходе осмотра следует проверить место присоединения шлангов к бачку, сами шланги по всей длине (рис. 74 а), пробку главного цилиндра, места присоединения трубопроводов и шлангов (рис. 74 б), штуцер для выпуска воздуха и защитные колпачки колесного цилиндра.

При осмотре трубопровода гидропривод должен находиться под давлением, для чего в начале диагностики несколько раз нажимают на педаль тормоза и удерживают ее в нажатом положении во время всего осмотра.

Можно проверить гидропривод и без создания давления, но тогда осмотр будет не таким эффективным.

Для проверки защитных колпачков нужно снять тормозные барабаны, очистить детали; большая грязь снимается специальной жесткой щеткой, после чего колесные цилиндры протираются мягкой тряпкой для окончательного удаления остатков загрязнений.

Для того чтобы осмотреть внутренние полости колпачка, их нужно осторожно подцепить отверткой и сдвинуть с проточки, расположенной на корпусе цилиндра, после чего проверить проточку на отсутствие скопления в ней тормозной жидкости.

После осмотра все детали вернуть на место и продолжить проверку с противоположной стороны автомобиля.

Для замены тормозной жидкости в гидроприводе автомобиль предварительно устанавливают на подъемник или вывешивают и устанавливают на специальные опоры переднюю часть.

Перед заменой тормозной жидкости проводят полный осмотр системы гидропривода, заменяют все изношенные детали и устраняют выявленные неисправности, устанавливают на место тормозные барабаны, но колеса не надеваются.

В том случае, если замена тормозной жидкости проводят без предварительной проверки системы гидропривода, задние колеса можно оставить на месте.

При замене тормозной жидкости необходимо постоянно пополнять ее запас в бачке, контролируя, чтобы ее уровень постоянно превышал 10 мм; в этом случае старая тормозная жидкость постепенно заменится новой без осушения гидропривода.

Операцию проводят в несколько этапов.

Вначале нужно открыть бачок с тормозной жидкостью, снять крышку с поплавком датчика и долить жидкость до нижнего края горлышка.

После этого снимают передние колеса, мягкой тряпкой очищают от грязи штуцеры передних колесных цилиндров. Теперь необходимо разблокировать регулятор давления в приводе задних тормозов, для чего нужно разъединить тягу и торсионный рычаг.
