Проверку рулевых механизмов проводят посредством визуального осмотра систем, для этого автомобиль устанавливают на эстакаде или используют смотровую яму. Для проверки рулевого управления передние колеса автомобиля выставляют в режиме прямолинейного движения.

Подготовив машину к техническому осмотру, первым делом проверяют свободный ход рулевого колеса, для чего его начинают поворачивать сначала в одну, а затем в другую сторону. В норме свободный ход колеса до начала поворота передних колес не должен превышать 5°, обод колеса при этом смещается не более чем на 20 мм.

Если на глазок трудно определить свободный ход рулевого колеса, можно произвести соответствующие замеры и вычисления. Для проведения замера потребуется линейка, которую нужно поставить узкой стороной в упор к панели приборов, при этом плоскость линейки должна плотно прилегать к внешней поверхности рулевого колеса. Потом поворачивают руль до начала поворота колес и делают метку на руле, для этого подойдут тонкая проволока, фломастер или мелок. Затем руль поворачивают в другую сторону также до начала поворота колес и делают вторую метку.

Если после выставления колес на прямолинейное движение спицы руля не занимают строго горизонтального положения, а смещены, необходимо провести регулировку углов установки колес, проверить системы рулевого управления и подвески.

После этого линейкой замеряют расстояние между двумя метками (рис. 70) и сравнивают его с расчетным, произведенным по формуле: L = (5°/360°) pD, где L – это люфт рулевого колеса (единица измерения – мм), p = 3,14, D – это наружный диаметр рулевого колеса (единица измерения – мм).

Слишком тугое или слишком свободное вращение рулевого колеса требует дополнительной проверки и устранения неисправностей.

Для проверки стука в рулевом механизме нужно нажать педаль тормоза и, удерживая ее в нажатом положении, покачать рулевое колесо. Если будут слышны стуки, надо дополнительно осмотреть элементы системы, проверив в первую очередь резьбовые соединения и шаровые шарниры рулевых тяг – возможно, они повреждены или изношены.

Рисунок 70. Проверка свободного хода рулевого колеса

После этого переходят к осмотру рулевых механизмов снизу автомобиля.

Перед осмотром следует тщательно очистить от грязи защитные чехлы шарниров рулевых тяг и остальные элементы рулевой системы. В ходе осмотра следует проверить узлы крепления кронштейна и редуктора к кузову автомобиля. Если болты и гайки ослабли, их следует подтянуть.

Затем осматривают оси маятникового рычага: при помощи легкого покачивания руками определяют отсутствие в механизмах радиального или осевого люфта. Если замечен люфт, надо заменить маятниковый рычаг новым механизмом в сборе.

Проводя диагностику рулевых механизмов, нужно обратить внимание на состояние защитных чехлов шарниров рулевых тяг. На этих защищающих шарниры от грязи деталях недопустимо появление трещин, отслоения, разрывов, следов износа; в противном случае их заменяют новыми.

В ходе проверки осматривают рулевые наконечники и оси пальцев, определяют величину смещения рулевых наконечников вдоль оси пальцев. Вначале наконечник замеряют в свободном состоянии, затем – после нажатия на тягу около наконечника и его перемещения вдоль оси пальцев. Разница между этими замерами и составит осевое смещение. В норме оно не должно превышать 1,5 мм (рис. 71).

Рисунок 71. Проверка осевого перемещения наконечников рулевых тяг

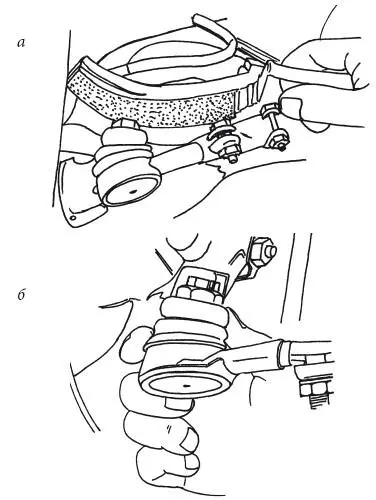

В ходе осмотра нужно убедиться в отсутствии люфтов в шаровых шарнирах. Для проверки надо резко покачать рулевые тяги руками (рис. 72 а). При обнаружении повреждений или износа их необходимо заменить новыми. При проверке колпачков их немного сдавливают пальцами: если при нажатии появляется смазка, колпачки требуется заменить (рис. 72 б).

Рисунок 72. Проверка шаровых шарниров рулевых тяг
