Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

В норме расстояние от верхнего положения педали до упора толкателя в поршень главного цилиндра должно быть в пределах 0,2—4 мм.

Расстояние между крайним верхним положением и началом сопротивления и является свободным ходом педали (рис. 44). В том случае, если расстояние не соответствует норме, необходимо отрегулировать длину ограничителя, установив зазор до требуемой высоты (рис. 45). Для этого на 1 —2 оборота ослабляют гаечное крепление ограничителя хода педали, затем, поворачивая ограничитель в требуемую сторону, устанавливают нужную величину зазора, после чего снова затягивают стопорную гайку (рис. 46).

Рисунок 45. Зазор между толкателем и поршнем главного цилиндра гидропривода

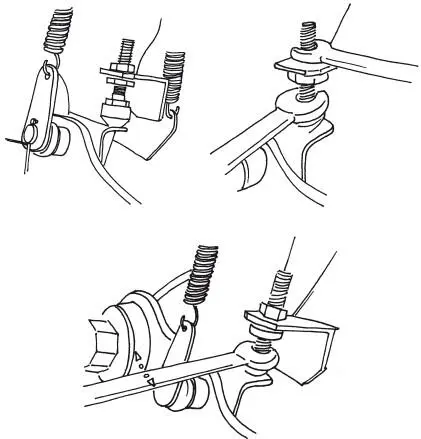

Рисунок 46. Регулировка свободного хода педали

При проверке толкателя необходимо:

✓ тщательно очистить его от грязи с помощью щеток и мягкой тряпки;

✓ осмотреть на отсутствие механических повреждений;

✓ смазать резьбу специальной смазкой (рис. 47).

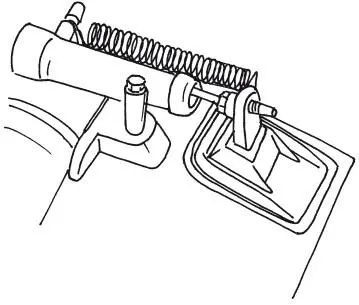

Рисунок 47. Толкатель вилки выключения положения сцепления

Для проверки свободного хода толкателя нужно отсоединить пружину от рычага, которая иначе будет создавать дополнительное сопротивление при проведении замеров (рис. 48 а). Затем вдоль оси толкателя установить линейку, один конец ее зафиксировать о неподвижный элемент рабочего цилиндра. Затем фиксируется начальное положение вилки сцепления, для этого ее слегка нажимают по ходу автомобиля и делают отметку на линейке (рис. 48 б), затем отжимают вилку назад до упора и делают вторую отметку (рис. 48 в). Расстояние между двумя этими показаниями и является свободным ходом толкателя, в норме он должен соответствовать 4—5 мм.

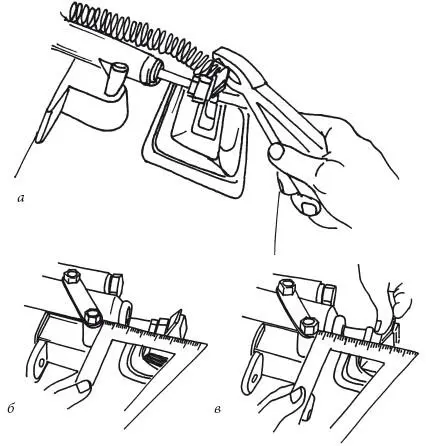

Рисунок 48. Проверка свободного хода толкателя

Если расстояние не соответствует норме, нужно отрегулировать свободный ход толкателя, для этого одним ключом зафиксировать регулировочную гайку толкателя, чтобы она не могла проворачиваться, а вторым на 1—2 оборота ослабить контргайку (рис. 49 а). Затем одним ключом надо зафиксировать сам толкатель в неподвижном положении, а вторым ключом установить нужное положение регулировочной гайки, пока свободный ход не сравняется с нормой, после чего снова, фиксируя ключом неподвижное положение регулировочной гайки, затянуть контргайку (рис. 49 б).

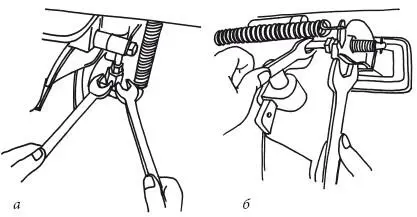

Рисунок 49. Регулировка свободного хода толкателя

После проведенных регулировок проверяется полный свободный ход педали сцепления от ее крайнего верхнего положения до начала выключения сцепления. В норме он составляет от 25 до 35 см.

После того как будет отрегулирован свободный ход педали и толкателя, необходимо провести повторную проверку работы сцепления. Для этого автомобиль переводят на нейтральную передачу, прогревают двигатель и запускают на минимальных оборотах коленчатого вала, после чего нажимают на педаль и включают задний ход. В том случае, если передача заднего хода включилась без посторонних шумов и скрежетов, регулировка проведена правильно.

Во время движения автомобиля при исправном сцеплении наблюдается следующее:

✓ при переключении передач не должны раздаваться скрежет или посторонний шум;

✓ при разгоне сцепление не должно пробуксовывать;

✓ рост частоты вращения коленчатого вала должен сопровождаться увеличением скорости, и наоборот.

В том случае, если после регулировки признаки исправной работы сцепления отсутствуют, необходимо установить причины и обратиться к опытным механикам.

Эта неисправность часто является причиной того, что машина не может разогнаться, фрикционные накладки сильно нагреваются, заметно увеличивается расход топлива. Поэтому необходимо следующее.
