2. Изношены направляющие втулки клапанов. Из-за небольшого диаметра втулок трудно определить степень их износа. Для начала следует заменить клапаны. Под действием своего веса новый клапан свободно опускается во втулку. В этом случае зазора между клапаном и втулкой нет – это легко проверить рукой. От ремонта следует отказаться, если замена клапанов не дала результата, так как запчасти, которые имеются в продаже, могут не соответствовать необходимым требованиям – хорошая теплопроводность, устойчивость материала к износу, точность обработки элементов. При несоблюдении этих характеристик клапан не садится в седло, а заводскую технологию запрессовки невозможно повторить в условиях автосервиса.

Для проверки сцепления на выключение необходимо выжать его на холостом ходу и через 2—3 с дать задний ход – если двигатель включился без шума, сцепление в норме. Для проверки сцепления на пробуксовку проводят специальное тестирование. Предварительно необходимо проехать определенное расстояние со сменой режимов работы сцепления, затем автомобиль снимается с ручного тормоза и вывешивается на специальных опорах или домкратах, коробка передач переключается на самую большую скорость, после чего при выключенном сцеплении запускается двигатель и сильно разгоняется до 2000 об./мин, на этой скорости включается сцепление. Если мотор при этом заглох, то сцепление в норме.

В ходе планомерного осмотра автомобиля следует проверить уровень тормозной жидкости в бачке гидропривода сцепления, внимательно осмотреть крышку, в случае повреждения ее нужно заменить новой (рис. 41 а). Если уровень тормозной жидкости снизился, его восстанавливают до нижнего края горловины бачка, после чего закрывают крышку (рис. 41 б).

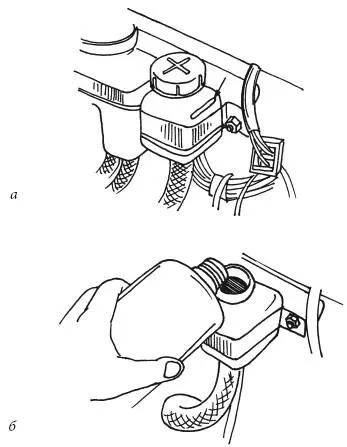

Рисунок 41. Проверка уровня тормозной жидкости в бачке гидропривода сцепления

В ходе диагностики исправного состояния системы сцепления следует проверить герметичность гидропривода.

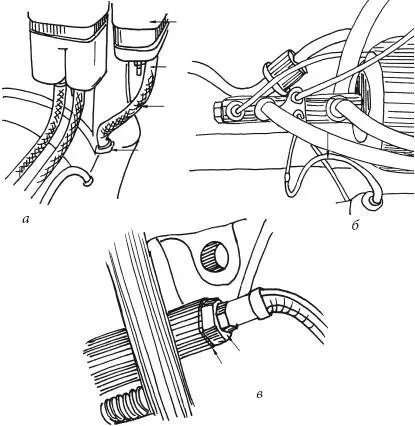

Рисунок 42. Основные узлы системы сцепления, требующие проверки: а – бачок и штуцер основного цилиндра, б – главный цилиндр, в – место соединения шланга с рабочим цилиндром

При осмотре подтягивают все крепежные элементы, осматривают хомуты, проверяют целостность шлангов и трубопроводов. Если в ходе осмотра системы сцепления обнаружены механические повреждения самого рабочего цилиндра, неисправные детали заменяют новыми или отдают в ремонт старые.

Проверку гидропривода нужно проводить в паре с помощником, так как выявлять герметичность системы следует под давлением, для чего несколько раз отжимается педаль сцепления, которая удерживается в нажатом положении, пока проводится весь осмотр (рис. 42).

В ходе технического осмотра при необходимости заменяют тормозную жидкость, для чего под давлением сливают старую. Если при этом в систему попал воздух, выполняют прокачку гидропривода (рис. 43).

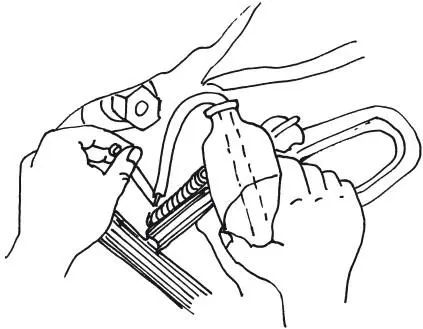

Рисунок 43. Прокачка гидропривода

В ходе проведения диагностики сцепления проверяют все основные узлы системы:

✓ соединение шлангов с бачком;

✓ главный и рабочий цилиндры;

✓ трубопровод.

Сначала в салоне под рулевой колонкой проводят проверку свободного хода педали сцепления. Замер его производится с помощью обычной линейки.

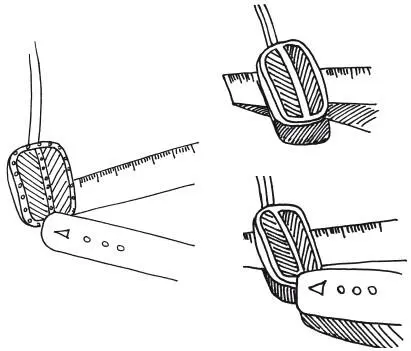

Рисунок 44. Проведение замера свободного хода педали

Рукой сильно нажимают педаль сцепления, пока она не упрется в пол, второй рукой рядом с педалью на уровне середины ее подошвы устанавливают линейку так, чтобы ее боковая часть стояла на полу, затем отпускают педаль и фиксируют показание линейки в крайнем верхнем положении педали. Затем снова нажимают педаль, но не до конца, а до появления легкого сопротивления. Снова снимают показания линейки.
