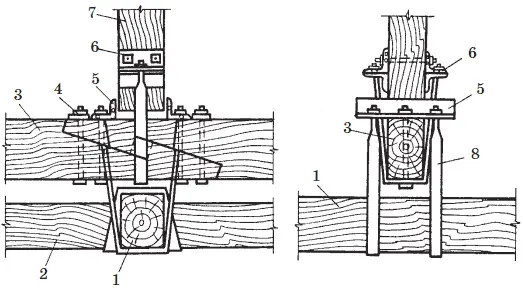

Рис. 5. Детали узлов подвесного чердачного перекрытия: 1 – прогон; 2 – балка подвесного перекрытия; 3 – затяжка; 4 – болты; 5 – уголки 60×60; 6 – уголки для прогонов; 7 – балка; 8 – хомут для прогонов

В стальных фермах подвесное чердачное перекрытие изготовляют несгораемым по стальным балкам. Между балками укладывают сборные железобетонные плиты, по ним – легкий утеплитель и армопенобетонные или армопеносиликатные плиты. При устройстве утепления подвесного чердачного перекрытия необходимо предусмотреть защиту стальных балок от охлаждения, поскольку вследствие конденсации водяных паров будет происходить ржавление нижней полки балок, и возможно образование нежелательных желтых полос. В целях повышения огнестойкости и долговечности несущие конструкции скатных крыш целесообразно выполнять из железобетона, а железобетонные несущие конструкции скатных крыш рекомендуется выполнять бесстропильными из крупноразмерных панелей заводского изготовления.

Кабельная система против обледенения крыш заключается в том, что по периметру крыши протягивают электрический кабель, который работает при температурном режиме воздуха от 0 °C до -15 °С и при наличие воды или льда на крыше. Система снабжена температурным и влажностным датчиками, которые устанавливают по краю крыши с южной стороны. С помощью датчиков регулируют включение и отключение кабельной системы.

Более дорогие системы управления позволяют не только включать и отключать нагрев, но и задавать время работы в зависимости от температуры: крыша прогревается тем дольше, чем сильнее мороз.

Перед установкой системы следует обратить внимание на качество кабеля. Кабель должен иметь мощную внутреннюю оплетку и надежный слой изоляции из стойкого материала для обеспечения механической прочности кабеля и электробезопасности системы.

Крыша имеет следующие элементы ( рис. 6 ):

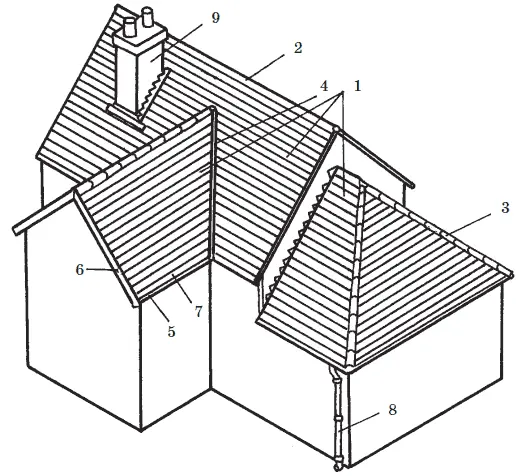

Рис. 6. Строение крыши: 1 – скаты; 2 – конек; 3 – наклонное ребро; 4 – разжелобок; 5 – карнизный свес; 6 – фронтонные свесы; 7 – желоб; 8 – водосточная труба; 9 – дымовая труба

• скаты – (наклонные плоскости);

• конек – самый высокорасположенный внешний угол крыши;

• наклонные ребра – внешние наклонные углы, образующиеся в результате пересечения скатов вальмовых или многощипцовых крыш;

• разжелобки или ендовы, которые также образуются на стыках скатов, но в отличие от ребер имеют внутренне-угловой характер;

• карнизные свесы – горизонтальные свесы по бокам дома;

• фронтонные свесы – наклонные свесы над фронтонной поверхностью;

• система водостока, представленная горизонтальными желобами и вертикальными водосточными трубами;

• дымовая труба.

Карнизные свесы, как правило, образуются стропильными ногами. Существует несколько форм карнизных свесов: свес заподлицо со стеной; карнизный вынос; подшивной свес; кирпичный свес (карниз); свес со сборной железобетонной плитой.

Водосточная система в малоэтажном здании бывает с наружным организованным и неорганизованным водоотводом. В районах с суровыми зимними морозами, когда существует угроза замерзания воды в наружных водосточных системах, может быть рекомендован внутренний водоотвод, когда вертикальные водосточные трубы располагаются внутри здания, вдали от наружных стен, а отвод стоков производится в сеть дворовой канализации.

Чердачная скатная крыша состоит из несущих конструкций и кровли. Между такой крышей и чердачным перекрытием находится чердак, который может использоваться для размещения каналов вентиляции и различных трубопроводов (при больших объемах чердаков, там могут встраиваться помещения и иного назначения). Несущие конструкции скатных крыш могут быть выполнены из железобетона, стали, дерева в виде стропил, стропильных ферм и панелей.

Зимой в чердачное помещение через перекрытие верхнего этажа (чердачное перекрытие) из расположенных ниже помещений проникают тепло и влага. Чем теплее чердак и чем теплопроводнее материал кровли, тем больше образуется конденсата. Весьма важным и эффективным мероприятием против переувлажнения чердачного пространства является его проветривание через вентиляционные отверстия под карнизом (приток) и в коньке (вытяжка), а также через слуховые окна.
