Для увеличения продольной жесткости конструкции стропил и уменьшения сечения коньковых прогонов укрепляют парные продольные подкосы, расположенные у каждой стойки или через одну при небольших пролетах. Для уменьшения свободного пролета стропильных ног устанавливают поперечные подкосы, опираемые на лежень внизу и подпирающие стропильные ноги вверху. В случае смещения внутренней опоры от центральной оси здания не более, чем на 1 м, стойку, поддерживающую прогон, устанавливают наклонно.

При имеющихся в здании двух капитальных продольных стен или двух рядов внутренних столбцов укладывают два верхних прогона. Стропильные ноги в этом случае по длине могут быть составными. Для увеличения жесткости конструкции необходимо устанавливать ригели.

В четырехскатных вальмовых крышах в местах пересечения скатов необходимо располагать диагональные накосные стропильные ноги ( рис. 1 ), в некоторые врубают укороченные стропильные ноги – нарожники.

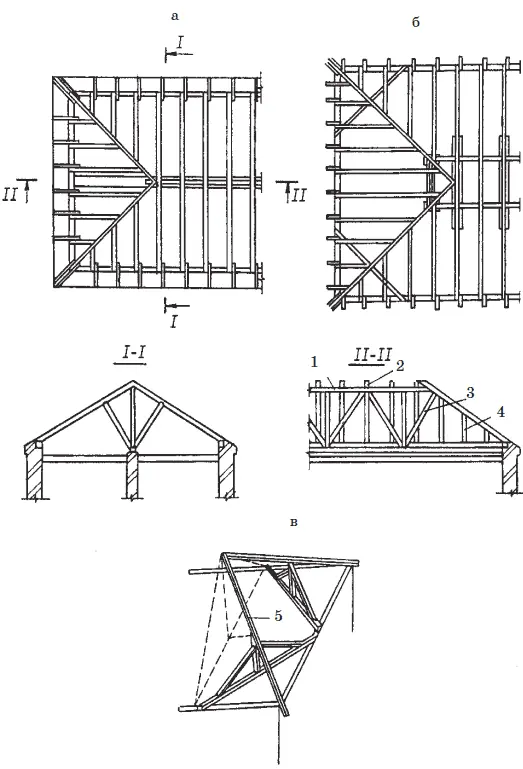

Рис. 1. Наклонные стропила в зданиях (в плане): а – с одной внутренней опорой; б – с двумя внутренними опорами; в – общий вид шпренгелей для опирания накосных стропильных ног: 1 – прогон; 2 – стропильная нога; 3 – подкос под прогон; 4 – нарожники; 5 – накосная (диаго нальная нога)

Диагональные стропильные ноги имеют большую длину и несут значительную нагрузку. Поэтому их поддерживают в пролете промежуточной опорой в виде подкоса или поставленной в углу здания шпренгельной конструкцией. Нижним концом диагональную стропильную ногу опирают на подстропильные брусья в углу, в месте их сопряжения или на балку, уложенную наискось на подстропильные брусья на некотором расстоянии от угла. При наличии одного прогона верхний конец диагональной ноги опирается на его консоль, а при двух прогонах – на пробоины, прикрепленные гвоздями к концам стропильных ног. Консоли прогонов используют как промежуточные опоры на косых ногах. На рис. 3 показаны детали узлов деревянных брусчатых стропил. В местах сопряжения стропилы усиливают металлическими креплениями: гвоздями, болтами, скобами.

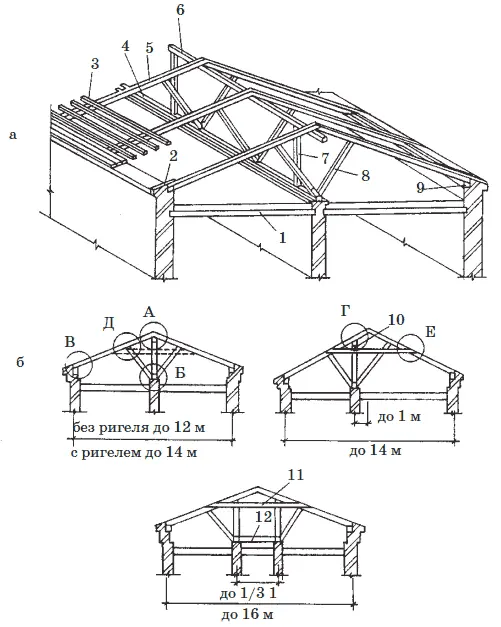

Рис. 2. Конструктивные схемы деревянных наклонных стропил: а – общий вид; б – для двускатных крыш: 1 – чердачное перекрытие; 2 – кобылка; 3 – обрешетка; 4 – лежень; 5 – стропильная нога; 6 – верхний прогон; 7 – стойка; 8 – подкос; 9 – мауэрлат; 10 – верхний прогон; 11 – ригель; 12 – распорка

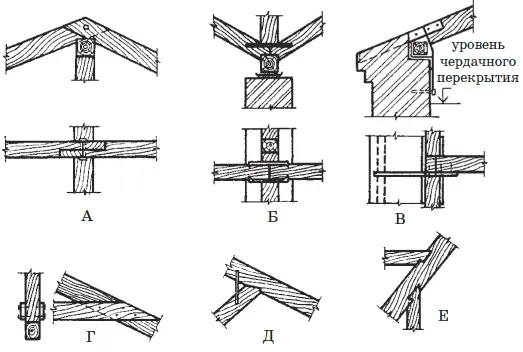

Рис. 3. Детали узлов деревянных брусчатых наклонных стропил А—Е

В зданиях, не имеющих внутренних опор, невозможно устраивать наклонные стропила. Поэтому в качестве несущих конструкций крыши применяют строительные фермы, к которым подвешивается чердачное перекрытие. Расположенные по верхнему контуру фермы, стержни образуют верхний пояс строительной фермы, по нижнему контуру – нижний пояс. Стойки – вертикальные стержни и раскосы – наклонные стержни, расположенные между верхним и нижним поясами, образуют решетку фермы. Стропильные фермы изготовляют деревянные, стальные и железобетонные. В продольном направлении фермы устанавливают на расстоянии 4–6 м друг от друга. Простейшим видом деревянной строительной фермы являются шпренгельные фермы. Шпренгельные фермы для пролетов от 10 до 12 м изображены на рис. 4. Фермы состоят из стропильных ног, затяжки, воспринимающей распор, вертикальной подвески – бабки, к которой подвешена затяжка, и подкосов.

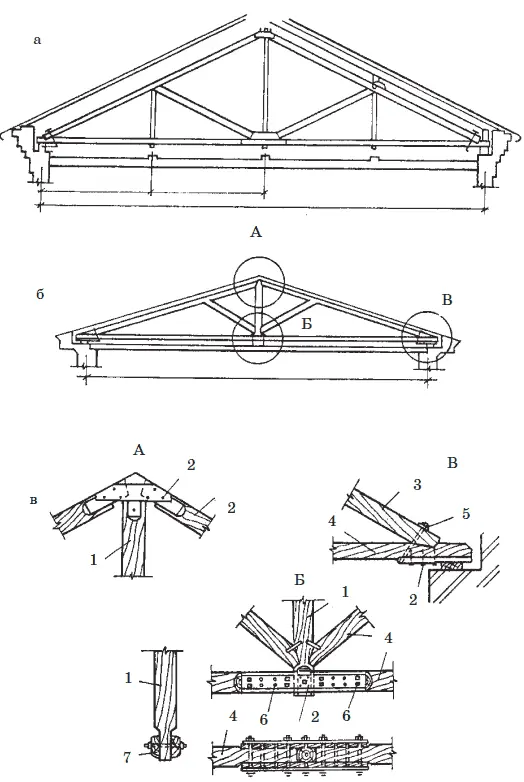

Рис. 4. Деревянные шпренгельные фермы: а – со стальными подвесками; б – с деревянными подвесками; в – детали узлов: 1 – бабка; 2 – гвозди; 3 – стропильная нога; 4 – затяжка; 5 – аварийный болт; 6 – болты; 7 – болтовые нагели

Ввиду большой ширины здания при установке шпренгельных и строительных ферм чердачное перекрытие недопустимо перекрывать балками, опирающимися на стены. Конструкцию чердачного перекрытия подвешивают на стальных хомутах к затяжке стропил или к нижнему поясу фермы, образуя подвесные перекрытия.

При наличии подвесного чердачного перекрытия подвески или бабки висячих стропил, работающие на растяжение, иногда выполняют из стальных тяжей. На рис. 5 изображены детали узлов подвесного чердачного деревянного перекрытия. К затяжке деревянных висячих стропил подвешены в перпендикулярном к ней направлении на хомутах из полосовой стали деревянные прогоны. Перпендикулярно к прогонам подвешены деревянные балки, между которыми уложено облегченное межбалочное заполнение. Для уменьшения нагрузки на висячие стропила или стропильную ферму следует выбирать конструкцию для подвесного перекрытия, имеющую небольшой собственный вес.
