Соединительные части нужно навертывать на трубы до отказа, т. е. так, чтобы они заклинились на последних двух конусных нитках (сбеге) резьбы, чем обеспечивается герметичное соединение.

Кроме короткой резьбы трубы соединяют и на длинной резьбе, применяя сгоны. Стандартные сгоны длиной 110 мм изготовляют для труб диаметром 15 и 20 мм, 130 мм – для труб диаметром 25 и 32 мм и 150 мм – для труб диаметром 35–50 мм. Сгон длиной 300 мм устанавливают на стояках отопления. Компенсирующий сгон длиной 130 мм изготовляют для труб диаметром 15 и 20 мм, сгон длиной 140 мм – для труб диаметром 25 и 32 мм.

Соединяют сгон следующим образом. На длинную резьбу насухо навертывают контргайку и муфту. Свинчивая муфту с длинной резьбы, ее навинчивают до конца короткой резьбы, применяя уплотнительный материал. Затем наматывают у торца муфты по ходу резьбы свитый в жгутик уплотнительный материал, и контргайку плотно подгоняют к муфте.

Жгутик помещается в фаске муфты и препятствует просачиванию воды или пара по резьбе. Если в муфте отсутствует фаска, жгутик уплотнительного материала выдавливается контргайкой и соединение не будет достаточно плотным. Места соединения труб очищают от выступающего уплотнительного материала ножовочным полотном.

Трубы соединяют также с помощью гаек. Для этого на обоих концах соединяемых труб нарезают короткие резьбы и навинчивают на уплотнительный материал штуцера соединительных гаек. Затем, поставив между соприкасающимися плоскостями штуцеров прокладку из тряпочного картона, проваренную в олифе, или паронитовую прокладку, штуцера стягивают накидной гайкой.

При соединении труб с муфтовой арматурой трубы нарезают с уменьшенной короткой резьбой, соответствующей длине резьбы на арматуре.

Водогазопроводные трубы на резьбе соединяют с помощью трубных ключей разных конструкций – рычажных, раздвижных и накидных (рис. 18).

Трубный рычажный ключ состоит из неподвижного рычага, соединенного с подвижным рычагом обоймой. Степень раскрытия губок регулируют гайкой. Ключи изготовляют пяти размеров: 1 для труб диаметром от 15 до 25 мм, 2 – диаметром от 15 до 38 мм, 3 – от 15 до 50 мм, 4 – от 20 до 75 мм и 5 – от 25 до 100 мм.

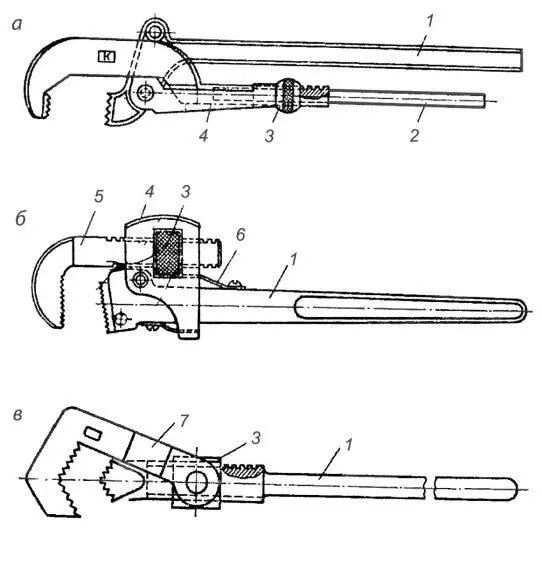

Рис. 18. Трубные ключи: а – рычажный, б – раздвижной, в – накидной; 1 – неподвижный рычаг; 2 – подвижный рычаг; 3 – гайка; 4 – обойма; 5 – подвижная губка; 6 – пружина; 7 – накидная губка

Раздвижной ключ состоит из рычага, подвижной губки, соединенной с рычагом обоймой. Ключ регулируют по диаметру трубы гайкой. Пружина служит для отжатая вверх подвижной губки.

Трубный накидной ключ состоит из рычага, головки с гайкой, с помощью которой он соединен с рычагом. Такие ключи применяют для свинчивания труб диаметром от 15 до 75 мм.

Трубные ключи требуют тщательного ухода, систематической очистки, смазывания винтов и шарнирных соединений машинным маслом. Не разрешается работать неисправными ключами, в том числе ключами со сработанными губками. Такие ключи при работе соскакивают с труб и могут причинить ушибы и ранения.

Не следует работать ключами, номера которых не соответствуют диаметру свинчиваемых труб, так как при этом ключи быстро становятся непригодными.

Запрещается надевать обрезки труб на рычаги ключей для увеличения силы, прилагаемой к ключам, так как от этого рычаги гнутся и ключи становятся непригодными для работы.

При свинчивании труб для получения надежного заклинивания фасонной части или арматуры на сбеге резьбы не разрешается подавать назад навинченную фасонную часть, чтобы избежать нарушения плотности соединения. Если фасонная часть или арматура не заняла требуемого положения и ее нельзя повернуть по ходу резьбы, то положение можно исправить, разъединив сгоны по обеим сторонам фасонной части или арматуры и придав им требуемое положение; затем сгоны вновь надо соединить. Если это не представляется возможным, нужно разобрать соединение и вновь его собрать, применив новые уплотнительные материалы. Трубы свинчивают в прижимах или на месте монтажа.

Соединение труб на фланцах. Безрезьбовые стальные трубы можно соединять на приваренных к ним фланцах с помощью болтов, которые вставляют в отверстия фланцев. При навинчивании гаек на болты фланцы не должны давать перекоса, поэтому гайки рекомендуется навинчивать не в порядке расположения болтов по окружности, а одну против другой.
