Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

Разумеется, не вся старая бронза сохранилась так, как показанные здесь экземпляры (рис. 38–42), однако нетрудно представить, что сталось бы за аналогичное время с железом.

С точки зрения химии, патина (т. е. коррозионные пленки) на поверхности бронзы, строго говоря, не есть окисел в чистом виде. Это достаточно сложный комплекс соединений, конкретный состав которых зависит от окружения. Наиболее зримо различия проявляются в цветовой гамме, простирающейся от черно-коричневых до ослепительно-зеленых тонов. Так, в ядовитой атмосфере промышленных центров, изобилующей сернистыми соединениями, образуется черная или черно-зеленая патина, в приморских районах с соленым йодистым воздухом – ярко-зеленая, а сухие степные города и веси любуются красно-коричневыми произведениями монументального искусства.

Рис. 38. Кельтские меч и наконечник копья (IX–VIII вв. до н. э)

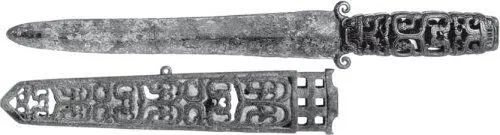

Рис. 39. Кинжал с ножнами (VII–VI вв. до н. э)

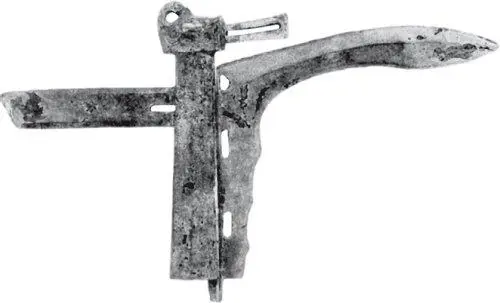

Рис. 40. Клевец (Китай, IV–III вв. до н. э)

По химическому составу примесей (имея в виду влияние на бронзу) атмосферу так и подразделяют на морскую, промышленную и сельскую, но в любом случае главным стимулирующим коррозию фактором остается влага. В сухом (до 60 % влажности) воздухе происходит обычное окисление металла с образованием тонкой плотной корки, в результате чего процесс быстро затухает. Если влажность немногим более 60 %, то эпизодически возникающие адсорбционные и фазовые пленки влаги растворяют в себе агрессивные газы (S0 2, N0 2, NH 3, CO), образуя электролит, и далее реакция протекает уже по иному, гораздо более разрушительному электрохимическому принципу. Когда же злосчастная цифра достигает 80 % и более, участь бронзы печальна. В толщах земли вредоносные газы отсутствуют, а влажность почти постоянна, потому-то именно раскопки порой дают нам образцы удивительной сохранности.

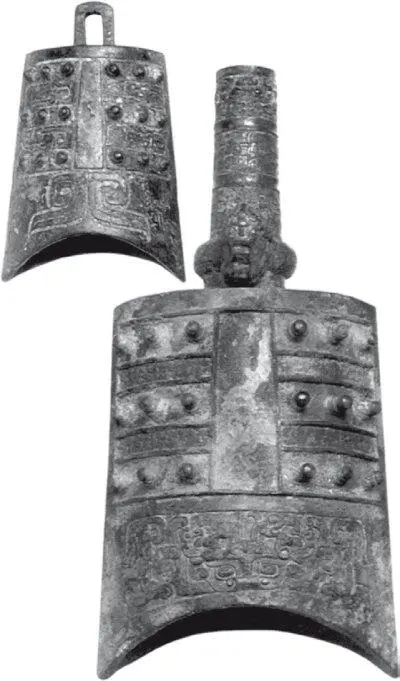

Рис. 41. Колокола (Китай, Чжоу, V–IV вв. до н. э)

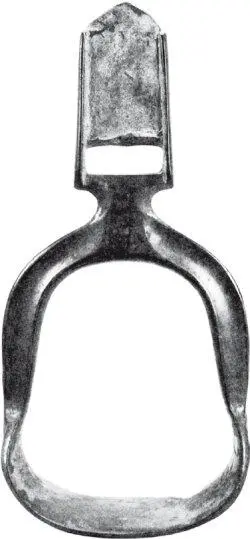

Рис. 42. Стремя (Китай, VI–VII вв)

В основном цвет патины обусловлен соединениями меди как главной составляющей сплава, а прочие компоненты лишь вносят те или иные пикантные тона и оттенки.

Первичный продукт окисления – куприт (Cu 2O), взаимодействуя с влагой и углекислым газом, превращается в малахит (CuCO 3Cu(OH) 2). Если налицо присутствие сернистого газа (SO 2), то старая патина описывается формулой CuSO 4• 3Cu(OH) 2(брохантит). Вблизи моря сера уступает место хлору – CuCl 2• 3Cu(OH) 2.

Разумеется, чистая медь также самооксидируется на воздухе и, если тот сух, покрывается тонкой, прочной пленкой коричневого цвета. В этом случае изделия вовсе не подлежат обработке – достаточно натереть их суконкой или фланелью, чтобы придать поверхности глубину и блеск. Патина, образовавшаяся на любых предметах из бронзы, начиная с величественных скульптур и заканчивая самой последней пряжкой прадедовского ремня, безусловно, является одним из живых элементов истории, и в качестве такового категорически не подлежит радикальному удалению. Речь не идет о рыхлых струпьях или потеках, под которыми теряются очертания мелких деталей. Коль скоро вам в руки попала, например, статуэтка, сплошь залепленная неким зеленым безобразием, ее надлежит аккуратно расчистить почти (повторяю – почти) до основного металла, оставив лишь самый тонкий налет окислов. Сделать это можно по-разному. Так, монументальные творения обрабатывают струями воды под высоким давлением, попросту смывающими растворимую грязь, но ничто не мешает обойтись подобным образом с шедевром любого размера в собственной ванной. К сожалению, способ не дает приемлемых результатов, и милая штучка не будет радовать глаз блестящей, плотной и равномерной патиной. Однако в качестве первого, подготовительного этапа интенсивное мытье совершенно необходимо.

Наиболее эффективный и доступный метод – чистка (скорее, натирание) жесткой щетинной кистью. Свиная щетина обладает слабыми, но явными абразивными задатками. Ее твердости и прочности как раз хватает, чтобы содрать рыхлые, отслоившиеся фрагменты патины, не затрагивая основ, не говоря уже о коренном металле. В девяти случаях из десяти обработки щеткой достаточно, и через короткое время у нас в руках оказывается тускло поблескивающий предмет в идеальном (ну, почти) состоянии.
