• помещения особо опасные: особо сырые или с химически активной средой, а также те, в которых сочетаются два или более условий повышенной опасности;

• помещения без повышенной опасности: в них отсутствуют условия, создающие повышенную и особую опасность.

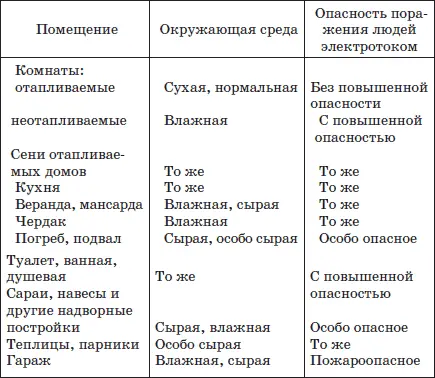

В табл. 2 дана примерная характеристика помещений дачных домиков, коттеджей и жилых домов с точки зрения монтажа и обслуживания электроосветительной проводки, применения бытовых электроприборов и механизмов с электрическим приводом.

Внимание!

Электропроводки, применяемые в жилых и дачных домиках, должны быть безопасными, надежными и экономичными. Неправильно запроектированная и небрежно исполненная электропроводка может привести к перегреву и воспламенению строительных конструкций и отделочных покрытий.

Причиной этого может быть также неправильный выбор сечения проводников.

В целях экономии дефицитных проводов с медными жилами в настоящее время для электропроводок применяют провода и кабели преимущественно с алюминиевыми жилами.

Медные провода и кабели прокладывают лишь в случаях, оговоренных «Правилами устройства и эксплуатации электроустановок», например, в пожаро– и взрывоопасных помещениях, в зданиях со сгораемыми перекрытиями.

Прокладка проводов и кабелей с алюминиевыми жилами в принципе не отличается от прокладки проводов и кабелей с медными жилами, но выполняется с большей осторожностью, во избежание повреждения жил ввиду их меньшей механической прочности по сравнению с медными. Работая с алюминиевыми проводами, не следует допускать многократных перегибов в одном и том же месте, надрезов жил при зачистке изоляции.

Проводом называют одну неизолированную либо одну и более изолированную металлическую токопроводящую жилу, поверх которой в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами. Провода могут быть голыми и изолированными.

Голыми называются провода, у которых поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, А, АС и др. применяются, как правило, для воздушных линий электропередач.

Изолированными называются провода, у которых токопроводящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы или металлической ленты. Изолированные провода подразделяются на защищенные и незащищенные.

Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.

Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ и др.)

Шнуром называют провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм 2, скрученных или уложенных параллельно, покрытых защитной изолирующей оболочкой.

Кабелем называется одна или несколько скрученных вместе изолированных жил, заключенных в общую резиновую, пластмассовую, металлическую оболочку (НВГ, КГ, АВВГ и др.).

Для электропроводок силовых и осветительных сетей, выполняемых внутри садовых домиков и дач, а также на территории садовых участков применяются изолированные установочные провода и небронированные силовые кабели с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм 2.

Токопроводящие жилы установочных проводов имеют стандартные сечения в мм 2: 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0 и т. д.

Сечение провода рассчитывают по следующей формуле:

где S – сечение провода, мм 2;

π – число, равное 3,14;

D – диаметр провода, мм.

Диаметр токоведущей жилы (без изоляции) измеряют штангенциркулем или микрометром. Сечение жил многопроволочных проводов определяют по сумме сечений всех входящих в жилу проволок.

Изоляция установочных проводов рассчитана на определенное рабочее напряжение. Поэтому при выборе марки провода следует учитывать, что рабочее напряжение, на которое рассчитана изоляция провода, должно быть больше напряжения питающей электрической сети. Напряжение сети стандартизировано: – линейное напряжение 380 В, фазное – 220 В, а установочные провода выпускаются на номинальное напряжение 380 В и свыше, поэтому, как правило, они пригодны для устройства электропроводок.
