Валентина Назарова - Современный монтаж электропроводки и теплых полов

На плане помещения с нанесенной электропроводкой возле линий указывают марку и сечение провода или кабеля, условно обозначают способ прокладки, например: Т – в металлических трубах, П – в пластмассовых трубах, Мр – в гибких металлических рукавах, И – на изоляторах, Р – на роликах, Тс – на тросах. Число проводов, жил в проводе и площадь их сечения показывают в виде произведения. Например, обозначение ПВ2 (1x2,5) расшифровывают так: два одножильных провода марки ПВ сечением токоведущей жилы 2,5 мм 2. Число проводов в количестве более двух обозначают засечками под углом 45° к линии. У светильников дробью указывают в числителе мощность лампы (Вт), в знаменателе – высоту подвеса над полом (м). Приемник электрической энергии также обозначают дробью. Числитель указывает номер по плану, а знаменатель – номинальную мощность (кВт). В различных климатических зонах страны при строительстве садовых домиков, коттеджей и дач применяют разнообразные строительные материалы и конструкции.

Все возводимые строения подразделяются на три категории:

• по степени возгораемости строительных материалов и конструкций;

• по условиям окружающей среды;

• по степени поражения электрических током.

В соответствии с требованиями «Строительных норм и правил» (СНиП 111-33-76) все строительные материалы и конструкции подразделяются на три группы: сгораемые, трудносгораемые и несгораемые.

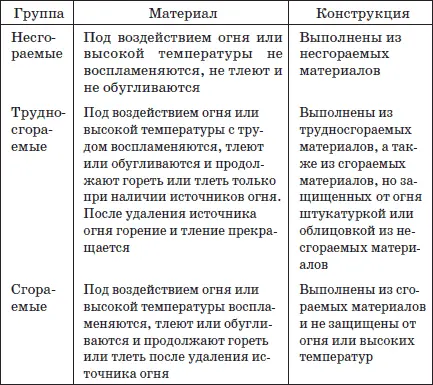

Характеристика степени возгораемости материалов и конструкций приведена в табл. 1 .

К несгораемым относятся все естественные и искусственные неорганические материалы, применяемые в строительстве; металлы, гипсовые и гипсоволокнистые плиты при содержании органического вещества до 8 % по массе; минераловатные плиты на синтетической, крахмальной или битумной связке при содержании ее до 6 % по массе.

К трудносгораемым относятся материалы, состоящие из несгораемых и сгораемых составляющих, например асфальтобетон, гипсовые и бетонные материалы, содержащие более 8 % по массе органического заполнителя; минераловатные плиты на битумной связке при содержании ее 7-15 %; глиносоломенные материалы плотностью не менее 900 кг/м 3; древесина, подвергнутая глубокой пропитке антипиренами, фибролит, текстолит, другие полимерные материалы.

К сгораемым относятся все остальные органические материалы.

«Правилами устройства электроустановок» (ПУЭ) принята следующая классификация помещений по условиям окружающей среды:

1. Сухие: относительная влажность в них не превышает 60 % – это жилые отапливаемые помещения.

2. Влажные: относительная влажность не превышает 75 %, пары или конденсирующая влага выделяются лишь временно и притом в небольших количествах (неотапливаемые помещения, сени жилых домов, склады, сараи, подсобные помещения, кухни и т. д.).

3. Сырые: относительная влажность длительно превышает 75 %.

4. Особо сырые: относительная влажность близка к 100 %. Потолок, стены, пол и предметы в помещении покрыты влагой (ванные, душевые комнаты, туалеты, подвалы, овощехранилища, теплицы и т. д.).

5. Жаркие: температура длительно превышает 30 °C (парные, бани, чердаки и т. д.).

6. Пыльные: в них возможно обильное выделение технологической пыли в таком количестве, что она может оседать на проводах и проникать внутрь электрооборудования.

7. Помещения с химически активной средой: по условиям производства постоянно или длительно содержатся пары или образуются отложения, действующие разрушающе на изоляцию и токоведущие части электрооборудования (помещение для домашнего скота и птицы и т. д.).

8. Взрывоопасные помещения и наружные установки: могут образовываться взрывоопасные смеси горючих газов или паров с воздухом или другими газами-окислителями, а также горючих пылей и волокон с воздухом (гаражи, хранилища газа и нефтепродуктов и др.).

9. Пожароопасные помещения и наружные установки: здесь хранятся или применяются горючие вещества (овины, амбары и др.).

По степени опасности поражения человека электрическим током помещения подразделяются на три категории:

• помещения с повышенной опасностью: сырые, жаркие, с токопроводящей пылью и токопроводящими полами (металлическими, земляными, железобетонными и т. д.), а также те, в которых человек может одновременно прикоснуться к металлическим конструкциям, имеющим соединение с землей, и к металлическим конструкциям электродвигателей и других электрических аппаратов;
