Вадим Пустовойтов - Гипсокартон - шаг за шагом

Рис. 45. Наклейка уплотнительной ленты на профили

Направляющие профили в соответствии с разметкой подгоняют по длине, устанавливают и закрепляют к полу дюбелями с требуемым шагом. Для чего в несущем основании с помощью перфоратора сквозь профиль сверлятся отверстия диаметром 6 мм и глубиной 40–60 мм. В том случае, когда основания являются деревянными, для крепления элементов каркаса необходимо использовать крупнорезьбовые шурупы по дереву – в этом варианте без предварительного сверления основания.

Рис. 46. Сборка верхнего направляющего профиля

Сборка верхних направляющих профилей предварительно осуществляется без крепления, затем они выравниваются уровнем и только после этого фиксируются дюбель-гвоздями.

Шаг крепления направляющих металлических профилей каркасов к полу и потолку, а также стоек, примыкающих к стенам или колоннам, должен составлять не более 1000 мм, но не менее трех креплений на один профиль. Крайние крепежные дюбели должны монтироваться не дальше 500 мм от конца профиля.

В соответствии с классической немецкой установкой, стоечные профили устанавливаются по уровню (отвесу) в направляющие профили с шагом 600 мм, причем их открытая сторона должна смотреть в направлении монтажа. Сперва стойки вставляются в нижний, затем в верхний направляющий профиль. Нужно помнить о том, что стойка должна входить в направляющую на потолке минимум на 20 мм, а высота стоечных профилей в помещении должна быть меньше высоты помещения на 10 мм.

Традиционно соединение профилей друг с другом осуществляется методом просечки с отгибом, при этом применяется специальный просекатель (рис. 46). Сейчас, в большинстве случаев, соединение профилей друг с другом осуществляется, как правило, при помощи шурупов-саморезов («клопов»).

Примыкающие к стенам или колоннам стойки каркаса крепятся дюбель-гвоздями с требуемым шагом (не более 1000 мм, но не менее трех креплений на один профиль). Крайние крепежные дюбель-гвозди должны устанавливаться не дальше 500 мм от конца профиля.

Одновременно с монтажом каркаса перегородок следует устанавливать дверные коробки. Для этого необходимо по обе стороны дверной коробки смонтировать дополнительные опорные стоечные профили. Следует отметить, что в сочетании с конструкциями из гипсокартона возможна установка разнообразных типов дверных и оконных коробок из любых материалов: дерева, алюминия, пластмассы, металлокерамики. При этом дверные коробки можно прикреплять к вертикальному стоечному профилю каркаса перегородки без установки дополнительных элементов жесткости при соблюдении следующих условий: высота помещения не превышает 2,6 м; ширина дверного полотна – 0,9 м; масса дверного полотна – 25 кг.

Жесткость перегородки с дверным проемом в этом случае будет обеспечена при надежном соединении стоечных и направляющих профилей, которые, в свою очередь, должны быть закреплены к перекрытию дюбелями вблизи проема (на расстоянии не более 10 см от него). Стоечные профили над дверным проемом должны быть развязаны ригелем, увеличивающим жесткость всей конструкции дверной коробки (рис. 47).

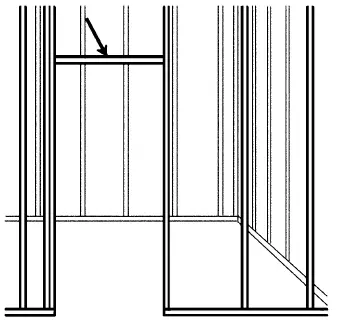

Рис. 47. Ригель для увеличения жесткости дверной коробки

В том случае, когда вес дверных полотен превышает 25 кг, стойки каркаса перегородки, который обрамляет проем, необходимо усиливать. В строительной практике это усиление осуществляют либо путем запрессовки в стойку деревянного бруса с последующим его закреплением шурупами-саморезами, либо установкой дополнительного профиля (рис. 48).

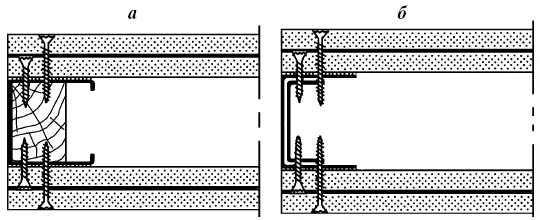

Рис. 48. Усиление каркаса дверной перегородки: а – запрессовка деревянного бруса; б – установка дополнительного профиля

В завершение работ с дверным проемом устанавливаются две промежуточные стойки над ним (рис. 49).

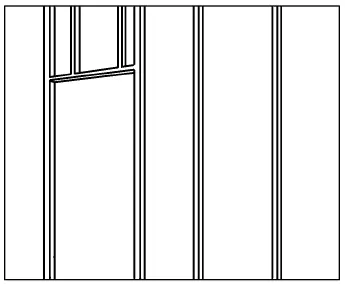

Рис. 49. Установка промежуточных стоек над дверным профилем
