По своему техническому исполнению методика такой облицовки практически не отличается от обычных облицовочных технологий, поэтому не требует дополнительных пояснений. Для того чтобы обеспечить доступ к коммуникациям, в ограждении шахты предусматриваются ревизионные люки, конструктивные решения которых должны быть выполнены так, чтобы обеспечивать тепло– и огнезащитные качества не ниже, чем у ограждения в целом.

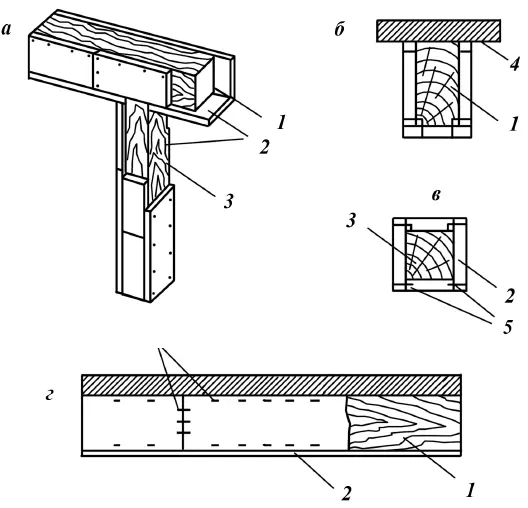

Рис. 34. Облицовка деревянных стоек и балок: а – общий вид; б, г – деревянная балка; в – колонна; 1 – балка; 2 – обшивка из гипсоволокнистых листов; 3 – колонна; 4 – разделительная лента; 5 – скобы
Облицовку металлических балок следует выполнять с помощью металлических профилей или с использованием вкладышей из полос гипсоволокнистых листов различной толщины, в зависимости от требуемого предела огнестойкости конструкций.
Металлические профили рекомендуется закреплять анкерными элементами к перекрытию и с помощью зажимов к нижней полке балки, а гипсоволокнистые листы – к металлическим профилям самонарезающими винтами. При этом шаг зажимов не должен превышать 120 мм. Вкладыши из гипсоволокнистых листов шириной 150 мм следует размещать с шагом до 600 мм вдоль стенки и до 750 мм вдоль полки балки.
Облицовку деревянных стоек и балок (рис. 34, а – г) следует осуществлять гипсоволокнистыми листами в один или два слоя в зависимости от требуемой степени огнестойкости и класса пожарной опасности защищаемой строительной конструкции (см. рис. 34).
Полосы гипсоволокнистых листов крепят шурупами непосредственно к деревянной балке, которую рекомендуется обработать противопожарной пропиткой. На рисунке (34, 1–5) дан порядок обшивки. В процессе шпаклевания поверхностей вертикальные и горизонтальные углы обшивки защищают от механических повреждений ПУ-профилем.
Криволинейные поверхности
Из гипсокартонных листов можно создавать самые сложные криволинейные формы: арки, ниши, различные криволинейные поверхности и потолочные изгибы (рис. 35). Для максимального удобства при этом используются, как правило, листы шириной не более 600 мм. Необходимо учитывать то обстоятельство, что минимальный радиус гибки листа толщиной 12,5 мм составляет около 1000 мм. При уменьшении толщины гипсокартона радиус гибки также уменьшается – для листов толщиной 9 мм минимальный радиус гибки составляет 500 мм, а для листов толщиной 6,5 мм соответственно 300 мм.
За счет чего появляется возможность изготовления поверхностей самой разнообразной формы? Процесс гибки гипсокартона основан на способности гипса приобретать при увлажнении такую пластичность, которая позволяет гипсокартонному листу придавать любой необходимый профиль нужной кривизны. А поскольку после высыхания происходит восстановление твердости материала, новая форма фиксируется (закрепляется).
Без «мокрого» процесса можно использовать только арочный гипсокартон – гибкий гипсовый лист (2400 х 1200 х х 6 мм), при помощи которого можно получать гнутые поверхности. Тонкость заключается в том, что вместо картонной оболочки эти панели армированы стекловолокном и такая конструкция панелей позволяет обойтись без предварительного увлажнения, гибки и сушки на шаблоне, сразу монтируя листы на собранный каркас.
Тем не менее при работе с арочным гипсокартоном есть ряд правил, которые следует неукоснительно соблюдать. Изгибать панели возможно лишь в продольном направлении. Следует помнить, что при этом гарантированный радиус изгиба составляет 600 мм лицевой стороной внутрь и 1000 мм – наружу. При нарушении указанных требований листы, изогнутые с меньшим радиусом, вырвут саморезы из профилей.

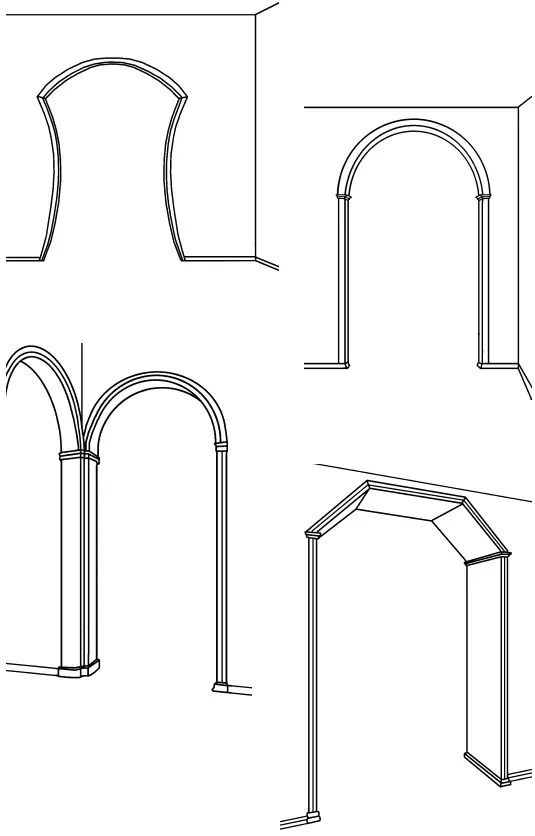

Рис. 35. Различные виды арочных конструкций
Подобные гибкие гипсовые панели производят английский концерн ВРВ (British Plasterboard) – под торговой маркой Riflex, и немецкий Knauf – под торговой маркой Formplatte.
Вернемся к обычному гипсокартону.
Подготовка к работе заключается главным образом в изготовлении шаблона, по которому будет производиться гибка гипсокартонного листа. Каких-либо строгих правил здесь нет, и подходящий шаблон можно сделать из подручных листовых материалов (фанеры, ДСП, гипсокартона и т. п.) толщиной 8—15 мм. Зачастую на практике обычно используются обрезки листов гипсокартона, из которых и вырезаются боковины шаблона такого радиуса гибки, который необходим для получения декоративной поверхности. Здесь важно выдержать такую пропорцию в размерах, при которой радиус шаблона был немного меньше, чем радиус формируемой поверхности.
