Вадим Пустовойтов - Гипсокартон - шаг за шагом

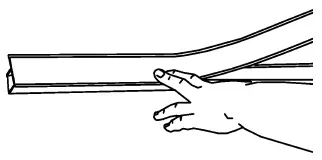

Рис. 20. Наклейка ленты-уплотнителя

Для обеспечения звукоизоляции на «подошвы» направляющих и стоечных профилей наклеивается полиуретановая или пенорезиновая лента-уплотнитель (рис. 20), ее излишки обрезаются техническим (угловым) ножом (рис. 21).

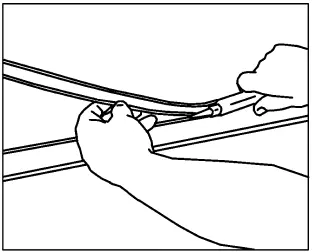

Рис. 21. Удаление излишков ленты-уплотнителя

Чтобы просверлить отверстия для дюбелей, необходимо временно закрепить направляющие профили вдоль линий разметки на полу и на потолке, после чего и просверлить в них нужное количество отверстий в необходимых местах. При необходимости это можно сделать не через отверстия в направляющих, а непосредственно через стенки профилей в нужных точках (рис. 22). Шаг между отверстиями – 600—1000 мм. Каждый профиль должен быть закреплен не менее чем тремя дюбелями. Просверлив отверстия, прикрепите к полу и потолку направляющие профили дюбель-гвоздями (рис. 23). В направляющие профили на полу и потолке вставьте (поочередно) стоечные профили (рис. 24).

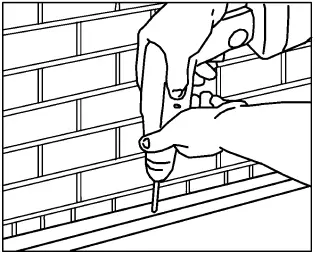

Рис. 22. Сверление дюбельных отверстий в профиле

Рис. 23. Крепление направляющего профиля дюбель-гвоздями

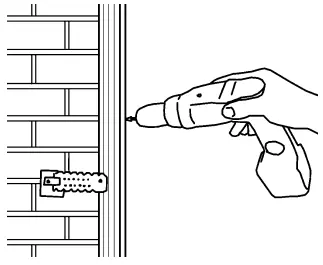

Вокруг стоечных профилей загните концы прямого подвеса и, контролируя вертикальность с помощью уровня, соедините полки профиля с подвесом шурупами-саморезами. Так же следует работать с каждым подвесом и с каждой стойкой, не забывая о том, что правильное крепление обеспечит в дальнейшем ровную поверхность стен. Винтами-саморезами (или заклепками) соедините направляющие профили на потолке и полу со стоечными профилями.

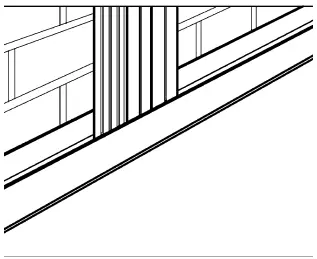

Рис. 24. Установка стоечного профиля

После подгонки и установки всех профилей каркаса выполняется разводка необходимых коммуникаций (труб, электропроводов или жгутов, слаботочной проводки и т. д.), используя специальные отверстия в спинках стоечных профилей.

К собранному металлическому каркасу шурупами-саморезами крепятся гипсокартонные листы (рис. 25) с шагом крепления около 250 мм, учитывая, что если полки профилей по всей длине имеют три продольные канавки, то средняя указывает место стыка гипсокартонных листов, а две боковые служат для центровки вворачиваемых шурупов. При обшивке в два слоя расстояние между шурупами крепления первого слоя увеличивается в три раза – до 75 см.

Рис. 25. Крепление гипсокартонных листов к каркасу

Крепление гипсокартонных листов к стоечным профилям осуществляется по направлению к их открытой части. Шурупы-саморезы сначала вворачиваются в полку профиля вблизи спинки и лишь потом – у противоположного края. В другом случае полка профиля может прогнуться внутрь.

Все боковые кромки гипсокартонных листов должны быть ровными и тщательно подогнанными по размерам. Для быстрого и качественного монтажа листы гипсокартона предварительно разметьте и, если надо, обработайте (просверлите отверстия под розетку и т. д.).

Если предусматриваются горизонтальные швы, то они должны быть смещены относительно друг друга по высоте. Если же речь идет о монтаже однослойной стены, горизонтальные швы гипсокартонных плит располагаются на металлическом профиле.

При облицовке дверных, оконных и прочих проемов полка профиля устанавливается так, чтобы она совпадала с границей проема, гипсокартонная плита ровно обрезается по краю и монтируется к месту.

Важно помнить о том, что шов гипсокартонных плит не должен располагаться на стойках, к которым прикрепляется дверная коробка. Место их соединения всегда должно находиться на промежуточной стойке, устанавливаемой над горизонтальной балкой.

Здесь речь пойдет об отделке с применением разновидности гипсокартона – композитной декоративной плиты ПОГ (от «панель отделочная гипсокартонная»). Одним из основных строительных элементов системы ПОГ является панель отделочная гипсокартонная, изготавливаемая в соответствии с техническими условиями ТУ 400-1-31-90 из гипсокартонных листов с приклейкой на лицевой стороне отделочного материала различной фактуры. В зависимости от вида отделочного материала, применяемого в качестве лицевого слоя, панели разделяются на типы. Например, ПОГ-V – панели с покрытием из декоративного материала «Плетекс».
