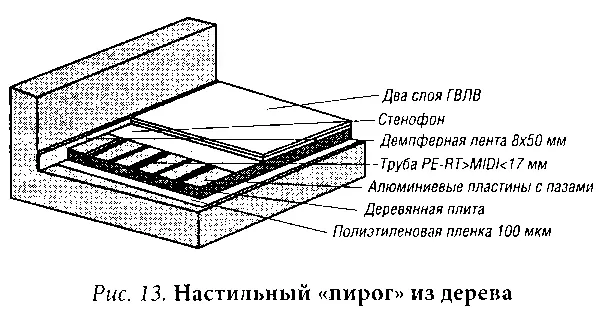

Такая конструкция используется, если нет возможности делать толстую бетонную стяжку. Основное отличие от бетонной стяжки — использование вместо бетона специальной алюминиевой пластины (рис. 13). Шаг укладки — 150–300 мм. Сверху обычно укладывают паркет, керамическую плитку, линолеум.

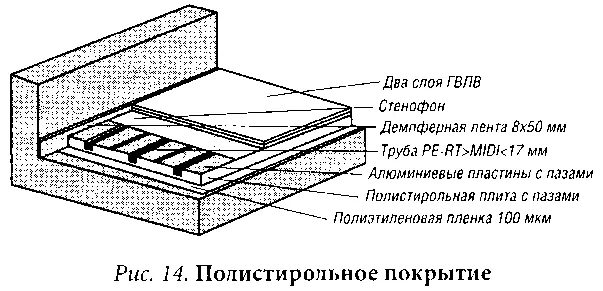

Разновидностью настильного «пирога» из дерева можно считать конструкцию теплого пола с использованием полистирольной плиты вместо деревянной (рис. 14).

Особое внимание при использовании водяного теплого пола стоит обратить на качество проектных решений и монтажных работ. Очевидно, что возможность протечек и повреждения труб в этом случае следует свести к минимуму.

Электрический подогрев пола (теплый пол) способен стать как основной, так и дополнительной (используемой совместно с другими нагревательными приборами) системой отопления, которую можно включить в любое время года, независимо от распорядка работы коммунальных предприятий. Источником тепла является нагревательный кабель. Он превращает пол в большую панель, равномерно излучающую тепло (рис. 15).

Кабель подключают к автоматическому терморегулятору (термостату), управляющему температурой воздуха в помещении. Этот прибор закрепляется на стене и является единственной видимой частью системы. Сведения о температуре в помещении поступают к нему от термодатчика, установленного в специальной гофрированной трубке (чтобы его можно было поменять при поломке) в плоскости заделки кабеля, непосредственно в корпусе терморегулятора или в любом удобном для хозяина месте.

В качестве основной система используется обычно в отдельно стоящих зданиях (коттеджах, дачах),

в том числе тех, которые невозможно подключить к центральному отоплению.

В зависимости от выбранной комплектации кабельная система обогрева обеспечит:

□ обогрев помещения с автоматическим регулированием температуры воздуха;

□ подогрев пола с автоматическим регулированием температуры. При этом необходимая температура легко и просто устанавливается на соответствующем регуляторе.

Нагревательный кабель монтируют в массиве пола, который превращается в источник тепла, а его поверхность — в большую рабочую панель, равномерно излучающую идеально комфортное для человека тепло. При этом температура пола вследствие равномерного распределения кабеля по всей его площади лишь на несколько градусов превышает температуру воздуха. Это существенно отличает кабельную систему обогрева от традиционных систем отопления, и ее применение гарантирует ряд существенных преимуществ по сравнению с ними.

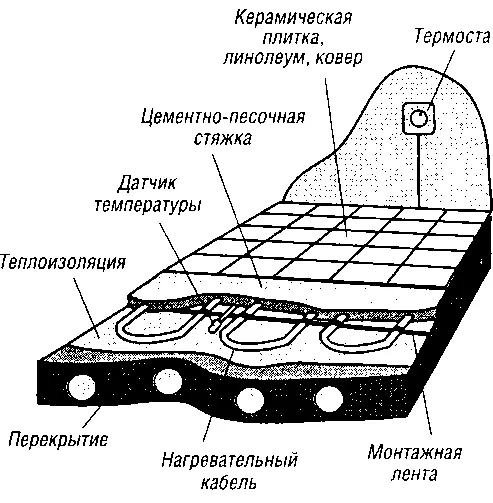

Рис. 15. Типичная конструкция теплого пола

Отсутствуют радиаторы, подводящие трубопроводы, вентили, котлы и другое оборудование, портящее внешний вид. Отсутствуют раскаленные и просто горячие поверхности, при прикосновении к которым можно получить ожог. Появляется полная свобода расстановки мебели и внутреннего дизайна помещения, т. к. под установку радиаторов не теряется полезная площадь.

При использовании традиционных водяных или электрических радиаторов происходит конвективный теплообмен воздуха со строго ограниченной по площади поверхностью сосредоточенных источников тепла. Нагретый ими около пола воздух устремляется вверх. В результате возникают достаточно интенсивные потоки воздуха в виде прохладного сквозняка у ног и перемещения теплого воздуха у потолка.

Благодаря оптимальному с теплотехнической точки зрения расположению нагревательного элемента в полу создается комфортный для человека перепад температуры воздуха по высоте помещения и возможность с помощью автоматического регулятора снизить среднюю температуру в нем на 2–3 °C. Это означает снижение расхода тепла на обогрев на 18–20 %.

Система полностью автоматизирована и включается сразу же, как только температура воздуха в помещении (или пола — в зависимости от типа примененного регулятора) опускается ниже заданного значения.
