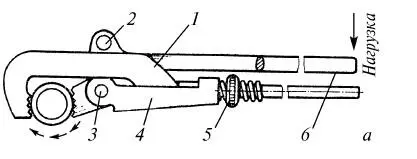

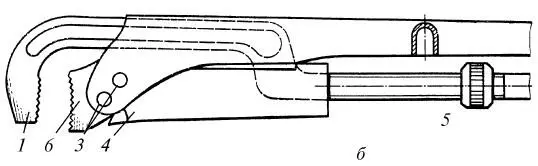

Рис 4. Трубные рычажные ключи: а – ключ с неподвижным рычагом из стальной полосы; б — ключ с неподвижным рычагом корытообразной формы;

1 – подвижный рычаг; 2 – опорный штифт; 3 – заклепка; 4 — обойма; 5 – гайка; 6 — неподвижный рычаг

Необходимо учитывать, что основное усилие нужно прикладывать к неподвижному рычагу. Обратите внимание, как расположены зубцы на губке этого рычага. При вращении они должны как бы вгрызаться в трубу.

Выпускаются рычажные ключи пяти размеров. В табл. 16 указаны размеры труб, которые может охватить ключ того или иного номера. Но это не значит, что с помощью соответствующего ключа можно сразу справиться с любым соединением. Если узел не поддается, необходимо принимать дополнительные меры (очистить от краски, подогреть его, обработать растворителем и т. п.) и лишь потом вновь пробовать действовать ключом. Надевать на рычаги обрезок труб для увеличения усилия не рекомендуется. Это может привести к изгибу рычагов ключа и, в конечном счете, к его поломке. Мало того, при соскакивании губок ключа с трубы вы можете получить тяжелую травму. Прочность ключа рассчитана на силу руки без всяких дополнительных приспособлений. Нельзя также использовать для вращения труб ключи номера, не соответствующего диаметру трубы. Не следует действовать ключом с губками, имеющими смятые зубцы. Это опять же может привести к ушибам и ранам.

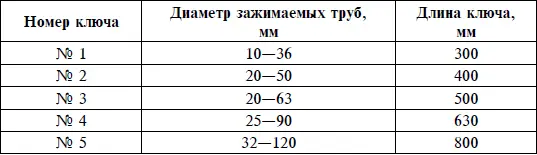

Таблица 16. Ключи трубные рычажные

Можно ли отремонтировать вышедший из строя трубный рычажный ключ? Да, в некоторых случаях можно. Так, смятые зубцы заново нарезают ножовкой. Так же восстанавливают и рифления на гайке. Согнутые рычаги выправляют в холодном или горячем состоянии. Срезанные или разболтавшиеся заклепки и штифты заменяют новыми из мягкой стали, подобной той, из которой изготовляют гвозди. Хуже, если сломан подвижный рычаг вблизи губки на изгибе. Даже сварка тут мало поможет, и поэтому от этого ключа придется отказаться.

В условиях домашнего хозяйства достаточно рычажных ключей № 1 и № 2.

Чтобы при отвинчивании трубным ключом на деталях с декоративным покрытием не оставалось следов от зубцов губок, под них подкладывают картонные полоски или тряпку. Можно также специально для этого из отходов чистовой меди, латуни или алюминия вырезать своеобразные нагубники.

Ключ гаечный разводной. Для вращения деталей с гранями применяются разводные гаечные ключи, то есть ключи с изменяющимся расстоянием между губками. Действовать такими ключами следует по определенным правилам, чтобы обеспечить их долговечность. Предположим, нужно открутить гайку. В этом случае подводим к ней губки ключа и вращением червяка добиваемся плотного соприкосновения губок и граней гайки. Нажимаем на рукоятку ключа только ладонью, и то не изо всех сил. Учтите, что разводной ключ выдерживает гораздо меньше нагрузки, чем трубный или обычный гаечный. В трубном ключе усилие передается на специально для этого предназначенную трапецеидальную резьбу и гайку, которая захватывает несколько ее витков. А в разводном ключе вся нагрузка падает на 3–5 зубцов рейки и на соответствующие контактирующие места червяка.

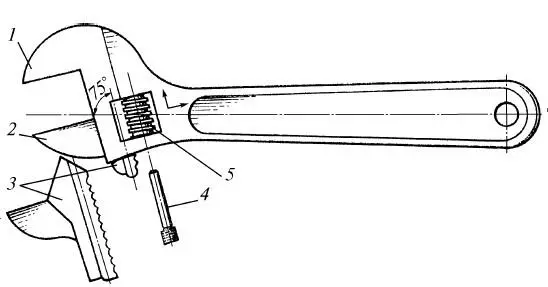

Рис. 5. Разводной гаечный ключ:

1 – неподвижная губка; 2 — подвижная губка; 3 – рейка; 4 — ось разборного ключа; 5 – червяк

Сейчас в обиходе применяют несколько видов разводных ключей, которые подразделяют по углу наклона оси червяка (или рейки) к продольной оси рукоятки (см. табл. 17).

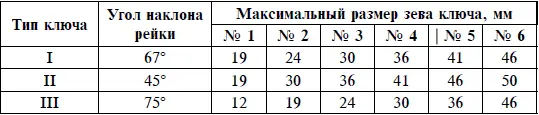

Таблица 17. Разводные ключи

Ключи типа I и II окрашивались черным лаком, ключи типа III – оцинковываются. Наиболее часто для сантехнических работ применяются разводные ключи с максимальными размерами зева 30 мм. Они нужны для арматуры с декоративным покрытием, при установке корпуса пластмассового горизонтального поплавкового клапана и т. п. Хорошо бы еще иметь ключ № 6, используемый для ремонта смесителя с цельнолитым корпусом.
