Внутри кабеля находится матрица из специального пластика, окружающая несколько тонких токопроводящих жил. Поэтому нагревание происходит за счет избирательного изменения ее сопротивления. В холодных зонах температура провода оказывается выше, чем в более теплых, что позволяет не только сэкономить энергию, но и разумно ее распределить.

Способы укладки и крепления кабеля зависят от типа кровли и ее профиля.

Высота укладки кабеля равна длине нависающего ската кровли от стены до края по плоскости кровли плюс 30 см. Эта зона считается наиболее вероятной для скопления снега. Шаг укладки нагревательного кабеля для всех типов кровли – 30–40 см.

Обеспечить беспрепятственный сток талой воды позволит тепло, излучаемое кабелем. Он укладывается в водостоках, желобах, ендовах, где может скопиться наледь и снег.

Под занавес зимы на скатах кровель собирается много снега и возможен его лавинный сход. Поэтому при обогреве края кровли необходимо устанавливать устройство для снегозадержания.

При обогреве водостоков желательно опускать в водосток одну линию кабеля, проходящего в желобе. Для его крепления используют подвеску из нержавеющей стали.

На крыше кабель укладывается синусоидой и закрепляется с помощью монтажной ленты, рекомендуемой производителем.

При строительстве индивидуальных малоэтажных жилых домов, расположенных в южных регионах страны, крыша мансардного этажа может быть дополнительным источником отопления помещений. На ее наклонных плоскостях могут располагаться солнечные источники тепла – батареи, которые аккумулируют солнечное тепло, отдавая его в отопительную систему дома.

Учитывая дополнительный вес солнечных батарей, опорную конструкцию крыши мансарды следует делать более монументальной и жесткой (стальные или железобетонные фермы, деревянные фермы, устанавливаемые с интервалом в 60 см).

Размещение солнечных батарей осуществляется, начиная от конька до свеса крыши или параллельно коньку по всей крыше, огибая наклонные окна.

Отечественные производители разработали несколько видов надкрышных солнечных батарей. Наиболее популярные из них: плоскопанельные и вакуумные (трубчатые).

Причем каждая их них имеет свои конструктивные особенности и технологию нагрева. Так, наиболее простыми и надежными считают плоскопанельные приборы, отвечающие требованиям знака экологической безопасности, – «Голубой ангел». Главной изюминкой конструкции солнечной плоскостной батареи является абсорбер, – медная пластина с приваренной к ней трубкой-меандром, по которой движется теплоноситель.

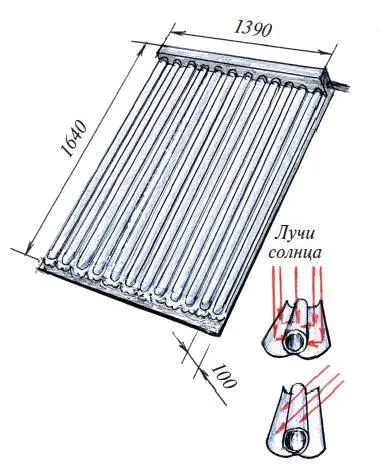

Конструкция трубчатого вакуумного солнечного коллектора

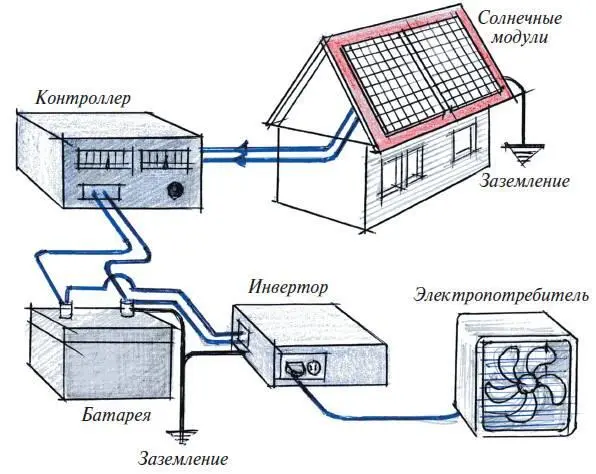

Схема (принцип) действия солнечных батарей (модулей)

Несущее основание всей конструкции – бесшовная цельнотянутая алюминиевая ванна, обеспечивает надежную защиту коллектора от воздействия окружающей среды. Теплоизоляция из минеральной ваты толщиной 60 мм гарантирует минимальные потери тепла при понижении температуры окружающей среды. Коллекторы имеют дополнительную теплоизоляцию боковых стенок корпуса. Абсорбер с высококачественным покрытием обеспечивает максимальную производительность коллектора. Теплоноситель проходит по трубам на обратной стороне абсорбера, конструктивно выполненных в виде меандра или ряда параллельных труб (в виде «арфы») для коллекторов. Такая конструкция обеспечивает равномерное протекание теплоносителя и эффективное функционирование в различных режимах. Плоский солнечный коллектор закрыт предохранительным стеклом толщиной 3,2 мм, защищающим его от попадания града или случайных твердых предметов. В этих коллекторах монтируется стекло с повышенной светопроницаемостью.

Принцип работы таких батарей не отличается сложностью. Технология подачи тепла в дом проста, но требует дополнительных устройств. Солнечные лучи нагревают абсорбер, а циркулирующий по трубкам теплоноситель передает тепло в аккумулирующий бак с водой. Есть в этой технологии недостаток: невысокий КПД (до 50 %).

Вакуумные солнечные коллекторы характеризуются более высокой мощностью при относительно небольших габаритах.

Их применяют для работы в солнечных установках как для приготовления горячей воды, так и для поддержки систем отопления. Длительный срок службы: прямоточные трубы, объединенные в общий коллектор, работают по принципу термосканирования, хорошая теплоизоляция достигается благодаря вакууму в стеклянных трубках.
